제품 상세 정보:
|
| 상품 카테고리: | 보드 마운트 압력 센서 | 유압식: | 진공, 계측기 |
|---|---|---|---|
| 운영 압력: | 15 psi | 정확성: | 0.25 % |
| 강조하다: | DIP 패키지 압력 센서,구멍 압력 센서를 통해,보드 마운트 압력 센서 |
||

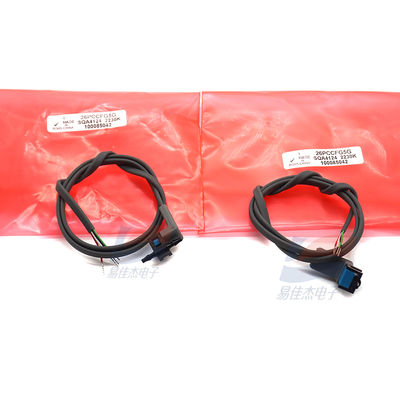

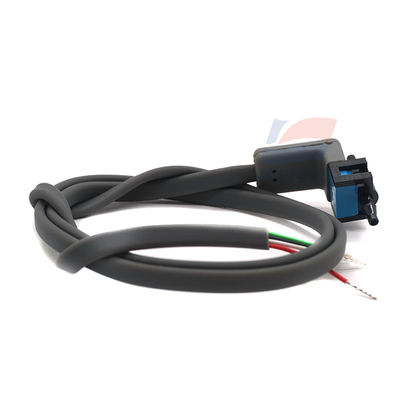

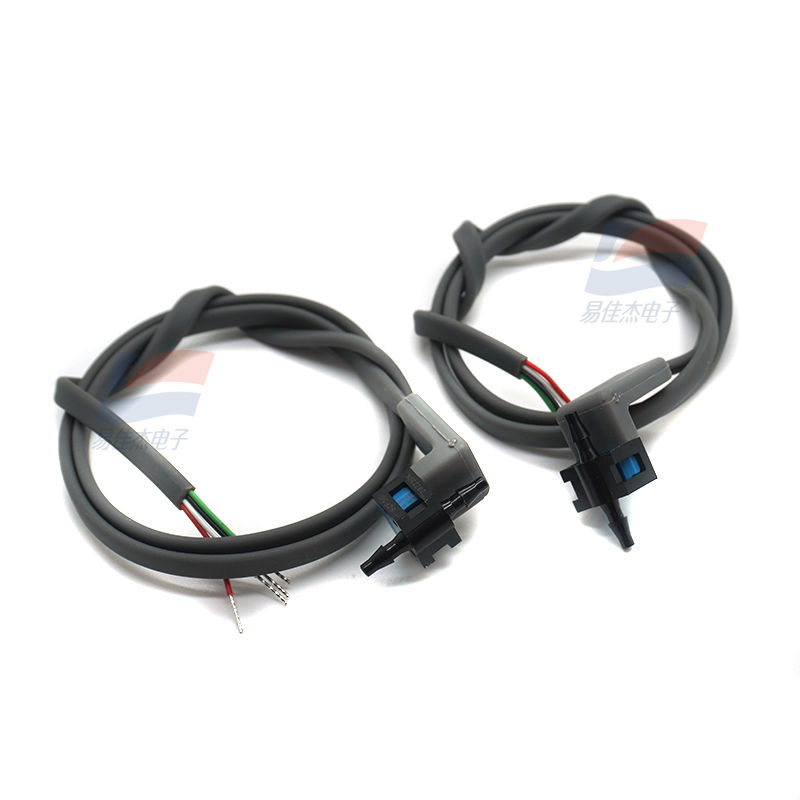

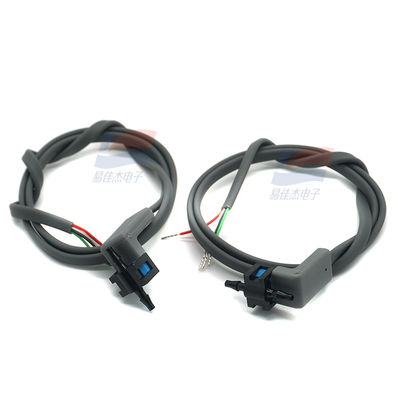

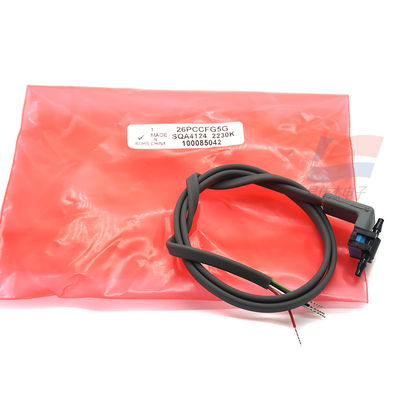

26PCCFG5G 기판 실장 압력 센서 DIP 패키지 스루 홀
소형 저압 플로우 스루 센서
26PC 시리즈 소형 저압 플로우 스루 센서는 특수
압전 저항 마이크로머신 센싱 소자를 사용하여 고성능, 신뢰성 및 정확성을 제공하는 입증된 센싱 기술을 특징으로 합니다.
각 센서는 Wheatstone 브리지 구성에서 4개의 활성 압전 저항 소자를 포함합니다. 압력이 가해지면,
저항이 변경되어 입력 압력에 비례하는 mV 단위의 출력 신호를 제공합니다.
저전력, 보상, 비증폭 Wheatstone 브리지 회로 설계는 다양한 압력 포트 유형 및 종단 구성에서 1 psi ~ 100 psi 감지 범위를 제공합니다.
mV 출력은 음수 및 양수 모두에서 사용할 수 있습니다.
IGES 및 STEP 형식의 3D CAD 도면과 PDF 형식의 2D 도면을 다운로드하려면 www.honeywell.com/sensing을 방문하십시오.
이 센서는 명명법에 지정된 플라스틱 및 미디어 씰과 호환되는 미디어와 함께 사용하기 위한 것입니다.
및 주문 가이드 (그림 2 참조). (2D 도면은 플라스틱 하우징 및 포트 재료 정보도 제공합니다.) ISO 9001 표준에 따라 설계 및 제조되었습니다.
사양:
출력 유형
아날로그
장착 스타일
|
스루 홀
|
포트 유형 |
| 듀얼 축 바브, 반대쪽 | 패키지 / 케이스 |
| DIP-4 | 최소 작동 온도 |
| - 40℃ | 최대 작동 온도 |
| + 85℃ | 공급 전압 - 최대 |
| 10 V | 단위 중량 |
| 4.160070 oz | |
