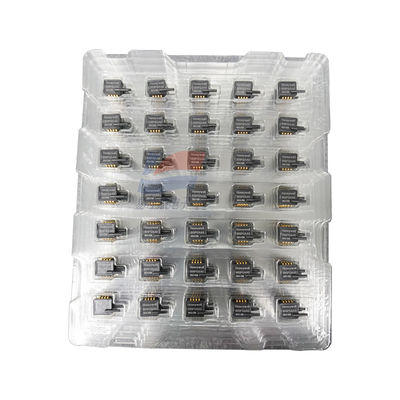

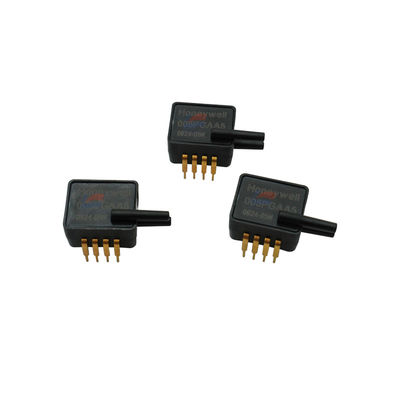

압력 센서 ASDXRRX005PGAA5(ASDX005D44R) 가스 흐름 계측용

압력 센서 ASDXRRX005PGAA5 ((ASDX005D44R) 가스 흐름 기계를 위한

제품 개요:

ASDX 시리즈는 일종 실리콘 압력 센서이며, I2C 또는 SPI 디지털 인터페이스를 제공하여 지정된 풀 스케일 압력 범위와 온도 범위 내에서 압력을 읽습니다.완전히 캘리브레이션, 그리고 온도 보상은 온보드 애플리케이션 특수 통합 회로 (ASIC) 를 사용하여 센서 오프셋, 감도, 온도 효과 및 비 선형성을 위해 수행됩니다.압력의 캘리브레이트 출력 값은 약 1 kHz에서 업데이트됩니다.표준 ASDX는 0 °C ~ 85 °C (32 °F ~ 185 °F) 의 온도 범위에서 정렬됩니다.

특징:

• 12비트 아날로그 출력
• 정밀 ASIC 컨디셔닝으로 0 °C ~ 85 °C (32 °F ~ 185 °F) 온도 범위에서 좋은 성능을 갖는다.
• 세 가지 압력 측정 유형을 지원합니다: 절대, 미분 및 가이드.
• 압력 범위는 넓고, 이 모델은 0 ~ 5 psi (0 ~ 3.52 m H2O) 를 측정할 수 있습니다.
• 3.3 Vdc 또는 5.0 Vdc의 단일 전원 공급 장치로 작동 할 수 있습니다.
• 전체 오류 대역은 최대 전체 스케일 범위의 ±2.0% 내에 있습니다.
• RoHS 표준을 준수합니다.

압력 측정 유형:

• 절대형: 내부 진공 기준을 가지고 있으며 출력 값은 절대 압력에 비례합니다.
• 차차 유형: 감지 대막의 양쪽에 압력을 가할 수 있습니다.
• 가이드 타입: 대기압을 기준으로 대기압의 변화에 비례한 출력을 제공한다.

적용 시나리오:

• 플로우 캘리브라터
• 환기와 공기 흐름 모니터.
• 가스 흐름 기구
• 수면 무호흡증 모니터링 및 치료 장비
• 바로미터.
• 공기 제어장치
• HVAC 시스템
