MTCS2601 열전도 가스 센서 - 가혹한 환경에서 1차 압력 제어에 적합

                 MTCS2601 열전도 가스 센서 - 가혹한 환경에서의 1차 압력 제어에 적합

원리:

MTCS2601 가스 센서는 화학 반응이 없는 물리적 원리인 피라니 원리를 기반으로 합니다. 가스 열전도도의 변화를 기반으로 작동합니다. 절연 유전체 필름의 가열 저항기에서 장치의 냉각 부분으로의 열 흐름은 가스 전도도에 따라 달라집니다. 가열 부분과 실온에서 장치의 "냉각" 부분의 신호를 측정하여 가스 농도를 얻을 수 있습니다.

특징:

• 1차 진공 측정을 위한 열전도 센서입니다.

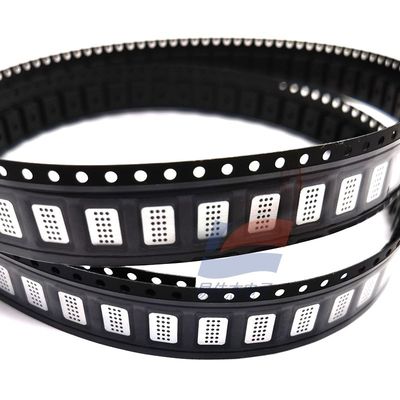

• SMD 세라믹 패키지에 내장되어 있으며 테이프 및 릴 포장으로 제공될 수 있습니다.
• 소형으로 매우 작은 부피에서 측정에 적합하며 센서 가스 부피는 매우 작습니다. 예를 들어 < 0.1 cm³.
• 저전력 소비, 작동 전력 소비 < 6 mW.
• 짧은 시간 상수와 초고속 응답 시간, < 50 ms.
• 10⁻² ~ 10² mbar 범위에서 최적의 감도를 가지며, 범위는 10⁻⁴ ~ 1 atm까지 확장될 수 있습니다.
• 측정 범위는 10⁻⁴ ~ 1000 mbar이며, 우수한 재현성을 보입니다.
• 온도 보상이 있으며, 동일한 실리콘 다이에서 보상 및 가열 저항기가 잘 일치합니다.
• 물리적 저항 감지 원리를 기반으로 안정적이고 긴 MTBF(> 30,000시간)를 갖습니다.
• 간단한 정온도 초과 작동 회로와 호환됩니다.
• 부식성 가스 환경을 위해 요청 시 금 접촉 버전이 제공됩니다.

응용 분야:

• 초저전력 소비, 장기간 작동 및 유지 보수가 필요 없는 피라니 원리를 기반으로 하는 크기 제한적인 누출 OEM 감지기 또는 소형 진공 게이지에 탁월한 선택입니다.
• 가혹한 환경에서의 1차 압력 제어뿐만 아니라 밀폐형 시스템의 가스 누출, 습기 또는 침입 감지에 적합합니다. 압력 밸브 또는 소형 기계 펌핑 시스템, 진공 펌프 및 분석 기기와 같은 진공 파이프 또는 시스템에 직접 쉽게 설치할 수 있습니다. 또한 특정 압력 하에서 밀폐형 시스템 또는 기기의 무결성을 모니터링하기 위한 누출 감지에 사용할 수 있으며 부식 또는 상자 개방과 같은 결함을 감지할 수 있습니다.
