제품 상세 정보:
|
| 히터 전압 (VH): | 5.0V ± 0.1V (AC 또는 DC) | 히터 저항: | 30Ω±3Ω |
|---|---|---|---|
| 히터 소비: | ≤950MW | 출력 전압 (VS): | 2.0V -4.0V (400ppm h₂) |
| 농도 경사 (α): | ≤0.6 (r. ppm/r₁₀₀ ppm h₂) | Standard Test Conditions: | Temperature 20℃±2℃, humidity 55%±5% rh |
| 강조하다: | 가정용 경보용 MQ135 가스 센서,휴대용 가스 탐지기 MQ135,가정용 안전용 MQ-135 가스 센서 |
||

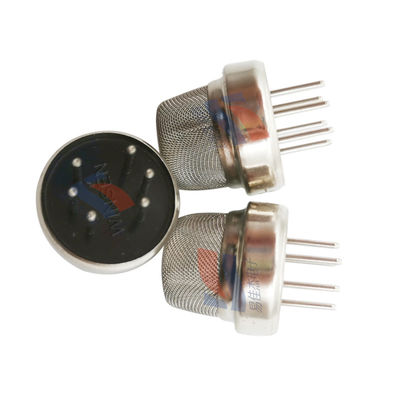

가정용 가스 경보, 휴대용 가스 감지기용 MQ135 가스 센서
작동 원리:
MQ135 가스 센서의 감지 물질은 SnO₂로, 깨끗한 공기에서는 전도성이 낮습니다. 대상 오염 가스가 존재하면 가스 농도가 증가함에 따라 센서의 전도성이 증가합니다. 사용자는 간단한 회로를 통해 전도성 변화를 가스 농도의 해당 출력 신호로 변환할 수 있습니다.
특징:
주요 응용 분야:
가정용 가스 경보, 산업용 가스 경보, 휴대용 가스 감지기, 건물 및 사무실의 공기질 관리 장비에 널리 사용됩니다.
구조 설명:
MQ135 가스 감지 요소는 미세 AL₂O₃ 세라믹 튜브, SnO₂ 감지층, 측정 전극 및 히터로 구성되며, 플라스틱 또는 스테인리스 스틸로 만들어진 캐비티에 고정됩니다. 포장된 가스 감지 요소는 6개의 핀 모양 핀을 가지고 있으며, 그 중 4개는 신호 추출에 사용되고 2개는 가열 전류를 제공하는 데 사용됩니다.
|
매개변수 |
기호 |
값 |
단위 |
비고 |
|---|---|---|---|---|
| 루프 전압 | Vc | 5.0V ± 0.1V | DC | -- |
| 히터 전압 | VH | 5.0V ± 0.1V | AC 또는 DC | -- |
| 부하 저항 | RL | 조절 가능 | Ω | -- |
| 히터 저항 | RH | 30Ω ± 3Ω | -- | 실온에서 |
| 히터 전력 소비 | PH | ≤ 950 | mW | -- |
| 감지 범위 | -- | 10 - 1000 | ppm | 암모니아, 톨루엔, 수소, 연기 등 |
| 감도 | S | Rs (공기 중)/Rs (400ppm H₂) ≥ 5 | -- | -- |
| 출력 전압 | Vs | 2.0 - 4.0 | V | 400ppm H₂에서 |
| 농도 기울기 | α | ≤ 0.6 | -- | R₄₀₀ ppm/R₁₀₀ ppm H₂ |
| 작동 온도 | Tao | - 10 - 45 | ℃ | -- |
| 보관 온도 | Tas | - 20 - 70 | ℃ | -- |
| 상대 습도 | RH | ≤ 95 | % | -- |
| 표준 테스트 온도 | -- | 20℃ ± 2℃ | -- | -- |
| 표준 테스트 습도 | -- | 55% ± 5% | -- | -- |
| 산소 함량 | -- | ≥ 18 | % |
21%가 최적이며, 초기 값에 영향을 미칩니다. 센서의 감도 및 재현성 |
| 예열 시간 | -- | ≥ 48 | h | -- |
