제품 상세 정보:
|
| Rated current: | 500A (rms value of AC) | Accuracy: | ±0.5% |
|---|---|---|---|
| Response time: | < 1 microsecond | Operating temperature: | -40℃ to 85℃ |
| Power supply voltage: | ±15V to ±18V | Output: | Analog signal |
| 강조하다: | 500A RMS 홀 전류 센서,계측용 전류 센서,고정밀 홀 전류 센서 |
||
제품 설명:

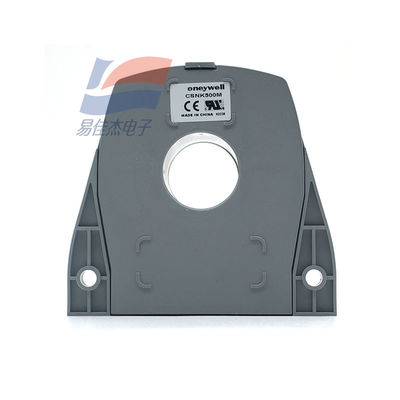

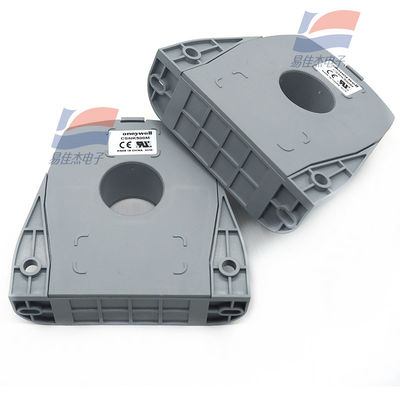

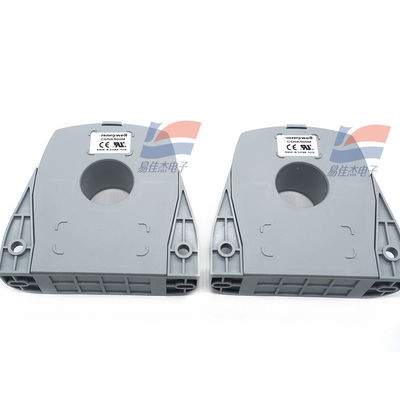

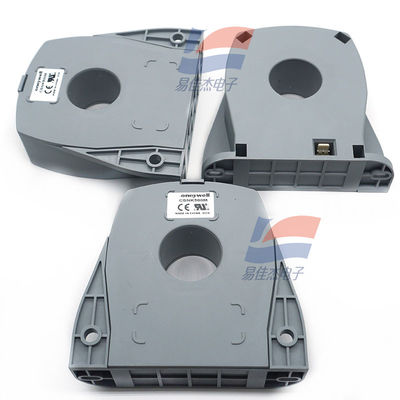

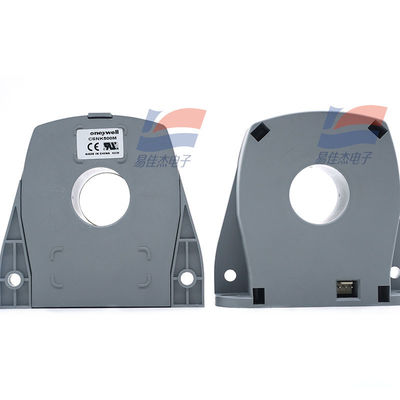

YJJ CSNK500M 500A. T rms 홀 전류 센서는 기기 분야에서 사용됩니다.
특징:
CSNK500M 닫힌 루프 전류 센서는 자기 저항 효과 또는 홀 효과 및 제로 균형 또는 제로 자기 흐름 방법을 기반으로 측정됩니다.센서 코어의 자기 흐름은 항상 0에서 제어됩니다제로 플럭스를 균형을 이루기 위해 필요한 플럭스는 전도기를 통과하는 원류와 원류와 제 2 회전 비율을 곱한 것과 같습니다.닫힌 루프 전류 센서의 출력은 원전 전류를 2차 코일 수로 나누는 것과 항상 같습니다.이 전류는 저항을 가로지르는 전압으로 표현될 수 있습니다.
제품 특성
전류 감지 1275A까지 (제품 목록에 따라)
AC, DC 및 펄스 전류를 측정합니다.
매우 경쟁력 있는 비용 성능
신속한 반응
높은 과부하 용량
1차 및 2차 회로 사이의 우수한 전기 격리
산업용 작동 온도 범위
작고 가벼운
제품 잠재적 전형적 응용
변속속기
전류 이상 보호
지구 결함 감지기
회로 피드백 제어 시스템
로봇
UPS 및 통신 전력
용접 전원
자동차 - 배터리 관리 시스템
전력계
제품 성능 매개 변수
출력 전류
연속 전류 1000A
25°C, 500A RMS의 작동 전류
전원 공급 전류 20mA + 출력
전원 공급 전압 15.0 Vdc ~ 18.0 Vdc
비아스 전류 < 0.2ma
비아스 전류 유동 < 0.3ma
코일 저항은 50 오름입니다.
반응시간 < 1초
코일 회전 5000
명소 출력 100mA
작업 온도 40°C ~ 85°C
저장 온도 40°C ~ 90°C
최소 저항은 0오엄이고 최대 저항은 75오엄입니다.
케이스 재료 유리로 채워진 PBT (ul94-v0)
기본 패널
출구 타입 Molex (세 개의 채널)
정확도 +/- 0.5%
사양:
| 측정 범위 | 0~±1200A |
| 연속 전류 | 0~±1275A |
| 정확성 | 25°C에서 ±0.50% 이상 |
| 전원 공급 전압 | ±15~18VDC (±5%) |
