제품 상세 정보:
|
| Measuring Range: | 1 - 30 ppm | Heater Voltage: | 5.0 V |
|---|---|---|---|
| Power Consumption: | 280 mW | Dimensions: | φ9.2×7.8 mm |
| Weight: | 1.1 g | Application: | Air quality control |
| 강조하다: | 고 민감도 가스 센서,대기 오염물질 탐지 센서,TGS2602-B00 가스 센서 |
||

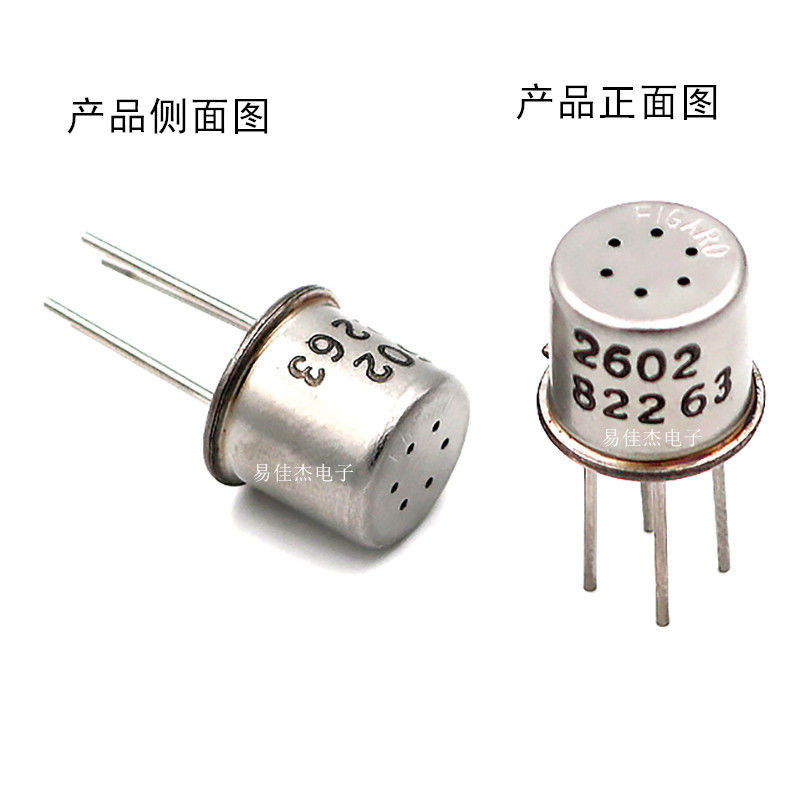

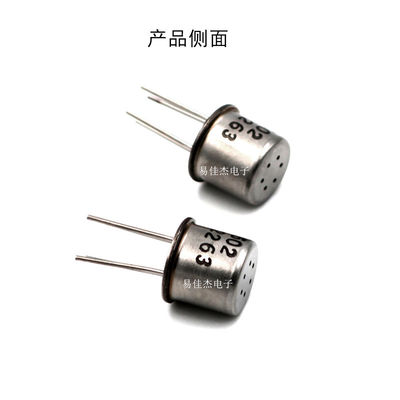

TGS2602-B00 공기 가스 센서 - 오염 물질 탐지
감지 원리:
감지 요소는 감지 칩의 알루미나 기판에 형성 된 금속 산화물 반도체 층과 통합 된 히터로 구성됩니다. 감지 가능한 가스가 존재하면,센서의 전도성은 공기 중의 가스 농도가 증가함에 따라 증가합니다.간단한 전기 회로는 가전성 변화를 가스 농도에 대응하는 출력 신호로 변환 할 수 있습니다.
기본 측정 회로:
센서는 두 가지 전압 입력이 필요합니다. 히터 전압 (VH) 및 회로 전압 (VC). 히터 전압은 통합 히터에 적용됩니다.그리고 회로 전압은 센서와 연속 연결 로드 저항을 통해 전압을 측정하는 데 사용됩니다. DC 전압은 회로 전압에 필요한, 센서는 극성을 가지고 있습니다.
| 모델 | TGS2602 - B00 |
| 탐지 원칙 | 산화물 반도체 유형 |
| 표준 패키지 | TO - 5 금속 |
| 표적 가스 | 대기 오염물질 (VOC, 암모니아, 수소황화물 등) |
| 탐지 범위 | 1 ~ 30ppm (에탄올) |
| 히터 전압 (VH) | 5.0±0.2V DC |
| 회로 전압 (VC) | 5.0±0.2V DC |
| 최대 전력 소모량 (P) | ≤15mW |
| 로드 저항 (RL) | 변수, 0.45kΩ 분 |
| 열 저항 (RH) | 방온에서 약 59Ω |
| 가열 전류 (IH) | 56±5mA |
| 히터 전력 소비 (PH) | 280mW (기반) |
| 센서 저항 (RS) | 공중에서 10~100kΩ |
| 감수성 (변화율 Rs) | 0.08 - 0.5 Rs (에탄올 10ppm, 공기 Rs에 비해) |
| 시험 가스 조건 | 정상 공기, 20±2°C, 65±5% R.H. |
| 회로 조건 | Vc = 5.0±0.01V DC, VH = 5.0±0.05V DC |
| 크기 | φ9.2±0.2mm×7.8±0.5mm |
| 무게 | 약 1.1g |
