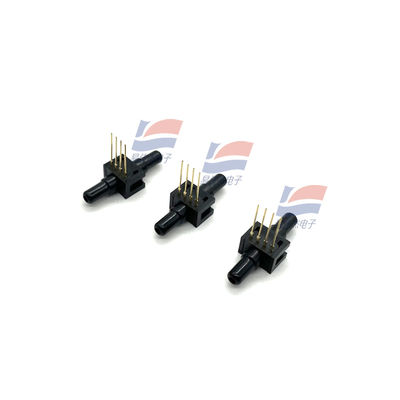

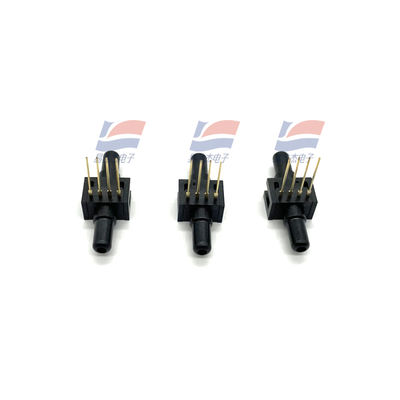

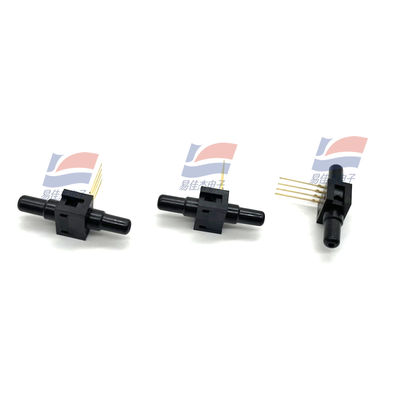

YJJ 26PCDFA6D 0-30Psi 차압 압력 센서는 산업 압력 감지 분야에 사용됩니다.

제품 설명:

YJJ 26PCDFA6D 0-30Psi 차차 압력 압력 센서는 산업 압력 감지 분야에서 사용됩니다

특징:

압력 센서 22/24/26PC 시리즈

가이즈 및 차차/확대되지 않은

하니웰 1 MICRO SWITCH 센싱 및 제어 11-800-537-6945 USA1F1-815-235-6847 국제 11-800-737-3360 캐나다 17

가이지 센서

압력이 포트 P2에 적용됩니다. 포트 P1는 환경 압력에 환기를 합니다.

장착 차원 (만 참고용)

1 x 4 종료 (스타일 1), 직선 포트 (스타일 A)

핀 1은 톱니가 있고 패키지의 오른쪽에 표시됩니다. 핀 2는 핀 1 옆에 있습니다.

26PC SMT 성능 특성 (AT 10 VDC ±0.01 VDC 흥분, 25 °C)

미니. 타이프. 맥스. 단위

흥분 전압 10.0 16.0 Vdc

응답 시간 1.0ms

입력 저항 5.5 k 7.5 k 11.5 k 오름

출력 저항 1.5 k 2.5 k 3.0 k 오hm

스판 P2>P1 ((1) 미니 타이프 맥스

0 ~ 1 14.7 16.7 18.7 mV

0 ~ 5 47 50 53mV

0 ~ 15 96 100 104mV

0 오프셋 미니, 타이프 최대

0 ~ 1 -2.0 0 +2.0mV

0 ~ 5 -2.0 0 +2.0mV

0 ~ 15 -2.0 0 +2.0mV

선형성 (BFSL P2>P1)

0~1 ∙ ±0.50 ±1.75 % 스펜

0~5 ∙ ±0.50 ±1.5% 스펜

0~15 ∙ ±0.50 ±1.0 % 스펜

0 °C에서 25 °C, 25 °C에서 50 °C까지의 0 °C, 0 °C에서 50 °C까지의 0 °C, 25 °C에서 50 °C까지의 0 °C,

0 ~ 1 ∙ ∙ ±1.0mV

0~5 ∙ ±1.0mV

0 ~ 15 ∙ ±1.0mV

스탠 Shift 25 °C에서 0 °C, 25 °C에서 50 °C ((2) 타입 최대.

0~1 ∼ ±1.5 ±4.5 % 스펜

0~5 ∙ ±1.0 ±1.7% 스펜

0~15 ∙ ±0.75 ±1.5% 스펜

반복성과 히스테레시스 타입

0 ~ 1 ∙ ±0.2 ∙ % 스펜

0~5 ∙ ±0.2 ∙ % 스탠드

0~15 ∙ ±0.2 ∙ % 스탠드

과압 P2> P1; P1> P2 타입 최대

0 ~ 1 ∙ 20 psi

0 ~ 5 ∙ 20 psi

0 ~ 15 ∙ 45 psi

참고:

1스판은 최대 가속 압력에서 출력과 0psi에서 출력 사이의 대수적 차이입니다.

2온도 오류는 25 °C에 대해 계산됩니다.

스펙

특징 설명

저장 온도 -55 °C ~ 100 °C [-67 °F ~ 212 °F]

작동 온도 -40 °C ~ 85 °C [-40 °F ~ 185 °F]

보상 온도 0 °C ~ 50 °C [32 °F ~ 122 °F]

정렬 스핀 지름 0.86mm [0.034 in] 스핀 PCB를 통해 확장

포트 직경 1,88mm [0,074 in] 직경 표준 0,59 mm [0,0625 in] ID 파이프를 사용합니다

포트 오리엔테이션 PCB와 평행 (보드에서 낮은 프로필)

포트 커버 에 있는 3.18mm [0.125 인치]의 '픽업' 기능

SMT 용접 · Sn 96.5 Ag 3.5 깨끗한 흐름이 없습니다

· Sn 63 Pb 37 깨끗한 흐름이 없습니다

SMT 리플로우 프로파일 최대 최고 온도 260 °C [500 °F] 10초 동안

미디어 호환성 양 포트 모두 폴리프탈라미드와 호환되는 미디어로 제한됩니다.

플루로실리콘과 실리콘

150g까지 충격성 테스트

진동 MIL-STD-202 방법 213

(150g 반 시노 11 ms)

무게 0.5 그램 [0.0176 온스]
