제품 상세 정보:
|
| 1 차 정격 입력 전류: | 200a | 1 차 측정 범위: | 0- ± 400A |
|---|---|---|---|
| 보조 등급 출력 전압: | 2.5V (± 1%) | 전원 공급 장치 전압: | +5V (± 5%) |
| 현재 소비: | <20mA | 선형성: | < 1=""> |
| 강조하다: | 저전압 전류 센서,전류 센서 보증,기존 전류 센서 YJJ CS200YT5 |
||
제품 설명:

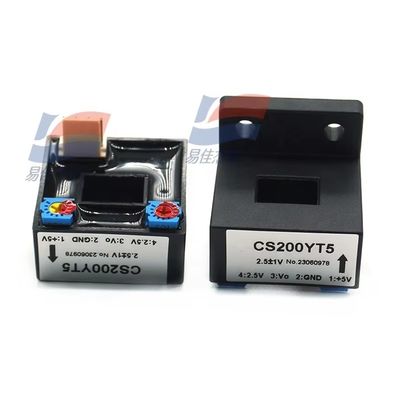

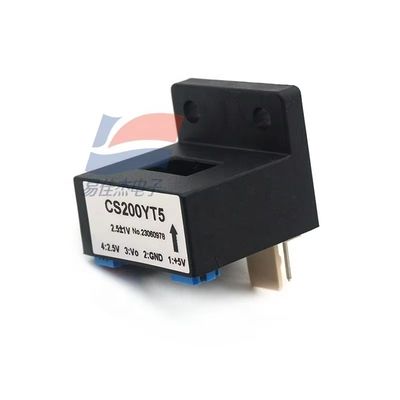

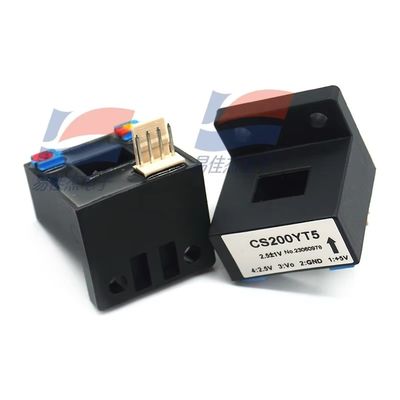

YJJ CS200YT5 일반 저전압 전기 전류 센서
특징:
CS200YT5는 홀 효과 원리에 기반 한 전류 센서입니다. 주요 매개 변수는 다음과 같습니다.
전기 매개 변수
기본 등급 입력 전류: 200A
측정 범위: 0~±400A (AC/DC/펄스 및 다른 불규칙한 파형)
2차 변의 명명 출력 전압: 1V ± 1%
전원 공급 전압: +5V ± 5%
전류 소비: < 20mA
단열 전압: 2.5kV (원자 및 부전자 사이)
성능 지표
선형성: < 1%
제로 오프셋 전압: 2.5V ± 1%
온도 변동: ≤ ±0.5mV/°C (TA = 25°C)
반응 시간: ≤ 3μs
대역폭: DC ~ 20kHz
응용 특성
작동 온도: -25°C ~ +85°C
보관 온도: -40°C ~ +100°C
부하 저항: ≥ 10KΩ
크기: 41mm (특정 크기에 대해서는 제품 설명서를 참조하십시오)
연결 지침
전원 공급: +5V → 1, GND → 2, VOUT → 3, 참조 전압 2.5V → 4
핀 기능: 1 (+5V), 2 (GND), 3 (신호 출력), 4 (반기 출력)
이 센서는 전력, 산업 제어 및 측정에 전기 고립이 필요한 시나리오에 적용됩니다. 다른 입력 전류와 출력 전압으로 사용자 정의 할 수 있습니다.
사양:
| 1차 등급 입력 전류 | 200A |
| 측정 범위 | 0~±400A |
| 전원 공급 전압 | +5V ± 5% |
| 현재 소비 | < 20mA |
