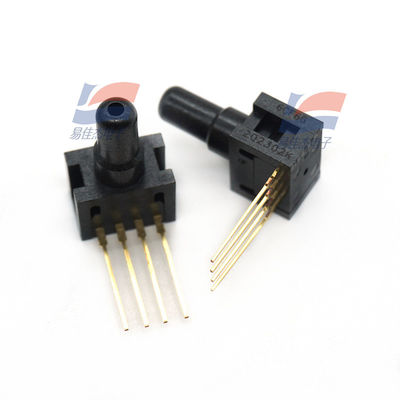

YJJ 26PCCFA6G 0Psi 게이지 압력 센서는 의료 기기에 사용됩니다.

제품 설명:

YJJ 26PCCFA6G 0Psi 게이지 압력 센서는 의료 기기에 사용됩니다.

특징:

26PC SMT 성능 특성 (10 VDC ±0.01 VDC 여기, 25 °C)

최소. 일반. 최대. 단위

여기 전압 — 10.0 16.0 Vdc

응답 시간 — — 1.0 ms

입력 저항 5.5 k 7.5 k 11.5 k 옴

출력 저항 1.5 k 2.5 k 3.0 k 옴

스팬 P2>P1(1) 최소. 일반. 최대.

0 ~ 1 14.7 16.7 18.7 mV

0 ~ 5 47 50 53 mV

0 ~ 15 96 100 104 mV

널 오프셋 최소. 일반. 최대.

0 ~ 1 -2.0 0 +2.0 mV

0 ~ 5 -2.0 0 +2.0 mV

0 ~ 15 -2.0 0 +2.0 mV

선형성 (BFSL P2>P1) 일반. 최대.

0 ~ 1 — ±0.50 ±1.75 % 스팬

0 ~ 5 — ±0.50 ±1.5 % 스팬

0 ~ 15 — ±0.50 ±1.0 % 스팬

널 시프트 25 °C ~ 0 °C, 25 °C ~ 50°C(2) 일반. 최대.

0 ~ 1 — — ±1.0 mV

0 ~ 5 — — ±1.0 mV

0 ~ 15 — — ±1.0 mV

스팬 시프트 25 °C ~ 0 °C, 25 °C ~ 50°C(2) 일반. 최대.

0 ~ 1 — ±1.5 ±4.5 % 스팬

0 ~ 5 — ±1.0 ±1.7 % 스팬

0 ~ 15 — ±0.75 ±1.5 % 스팬

반복성 및 히스테리시스 일반. 최대.

0 ~ 1 — ±0.2 — % 스팬

0 ~ 5 — ±0.2 — % 스팬

0 ~ 15 — ±0.2 — % 스팬

과압 P2>P1; P1>P2 일반. 최대.

0 ~ 1 — — 20 psi

0 ~ 5 — — 20 psi

0 ~ 15 — — 45 psi

참고:

1. 스팬은 최대 정격 작동 압력에서의 출력과 0 psi에서의 출력 간의 대수적 차이입니다.

2. 온도 오차는 25 °C를 기준으로 계산됩니다.

사양

특성 설명

보관 온도 -55 °C ~ 100 °C [-67 °F ~ 212 °F]

작동 온도 -40 °C ~ 85 °C [-40 °F ~ 185 °F]

보상 온도 0 °C ~ 50 °C [32 °F ~ 122 °F]

정렬 핀 0.86 mm [0.034 in] 직경 핀이 PCB를 통과하여 연장됨

포트 직경 1.88 mm [0.074 in] 직경은 표준 0.59 mm [0.0625 in] ID 튜빙을 사용합니다.

포트 방향 PCB와 평행 (보드에서 낮은 프로파일)

픽업 기능 포트 커버에 3.18 mm [0.125 in] 기능

SMT 솔더 · Sn 96.5 Ag 3.5 무세척 플럭스

· Sn 63 Pb 37 무세척 플럭스

SMT 리플로우 프로파일 최대 피크 온도 260 °C [500 °F] 10초 동안

미디어 호환성 두 포트 모두 폴리프탈아미드와 호환되는 미디어로 제한됩니다.

플루오로실리콘 및 실리콘.

충격 자격 150 g으로 테스트됨

진동 MIL-STD-202. 방법 213

(150 g 반 사인 11 ms)

무게 0.5 그램 [0.0176 oz]
