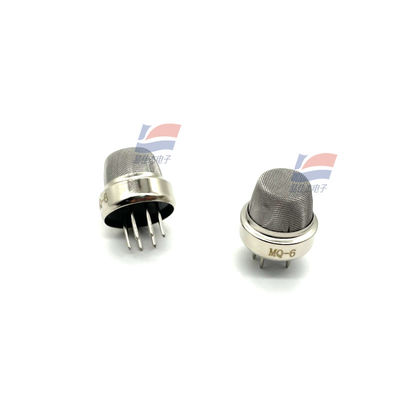

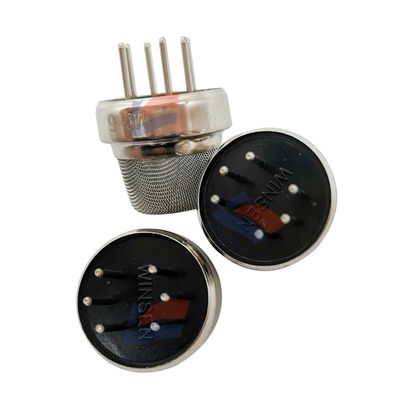

YJJ MQ-8 MQ-8B 다중 애플리케이션을 위한 저비용 수소 가스 센서

제품 설명:

YJJ MQ-8 MQ-8B 다중 애플리케이션을 위한 저비용 수소 가스 센서

특징:

mq-8 수소 가스 센서에 사용되는 가스 민감 물질은 깨끗한 공기에서 낮은 전도성을 가진 SnO2입니다. 수소 가스가 가스 센서의 환경에서 존재하면센서의 전도성은 공기 내의 연화 가스의 농도가 증가함에 따라 증가합니다.전도성의 변화는 단순한 회로를 사용하여 가스 농도에 대응하는 출력 신호로 변환될 수 있습니다.

MQ-8 수소 가스 센서는 수소에 매우 민감하며 다른 수소 가스를 모니터링하는 데 이상적입니다.이 센서는 다양한 수소 가스를 감지 할 수 있습니다. 특히 도시 가스,그리고 다양한 응용 프로그램에 적합한 저렴한 가스 센서입니다..

센서 특성

폭 넓은 농도 범위에서 수소에 대한 좋은 민감성

장수 및 저렴한 비용

간단한 드라이브 회로는

주요 소송

가전 가스 누출 경보, 산업 수소 경보 및 휴대용 가스 탐지기에 널리 사용됩니다.

기술 지표

제품 모델 mq-8

제품 유형 반도체 가스 민감 요소

표준 패키지 바켈라이트, 금속 덮개

기체 수소 검출

탐지 농도 100 ~ 1000ppm ((수소)

표준 회로 조건 회로 전압 Vc ≤24V DC

가열 전압 VH 5.0v ± 0.1v AC 또는 DC

로드 저항 RL 조절

열 저항 RH 29 Ω 더하기 또는 -3 Ω (실온) 조건에서 표준 시험 요소 특성

열 전력 소비 PH ≤900mW

감수성 S Rs (공기에) /Rs (H2의 1000ppm에서) ≥5

출력 전압 S 2.5v ~ 4.0v (1000ppm H2)

농도 기울기 ≤0.6 ((R1000ppm/R400ppm H2)

표준 시험 조건 온도와 습도 20°C±2°C;55% + / - 5% RH

표준 시험 회로 Vc: 5.0v ± 0.1v;VH: 5.0 V + / - 0.1 V

가열 시간은 48시간이 아니어야 합니다.

산소 함량은 21% (최소 18%, 산소 농도는 센서의 초기 값, 감수성 및 반복성에 영향을 미칩니다. 낮은 산소 농도의 사용을 참조하십시오.)

10년생

참고: 출력 전압 (Vs) 은 시험 대기에서의 VRL을 의미합니다.

사양:
