제품 상세 정보:
|
| Rated current: | 200A (rms value of AC) | Measurement range: | 0 to ±400A (DC/AC peak) |
|---|---|---|---|
| Simulated output current: | 50A results in an output of 100mA | Turn ratio: | 1/200 |
| Accuracy: | ±0.75% at 25℃ | Operating temperature rang: | -40 to 85 degrees Celsius |
| Storage temperature range: | -40 to 90℃ | Temperature drift: | 0 - 70℃ better than ±0.60mA |
| 강조하다: | 닫힌 루프 센서 전류 자기 보상,전류 센서 보증,YJJ CSNS200M 전류 센서 |
||
제품 설명:

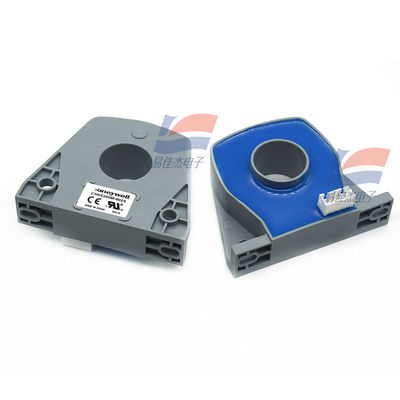

YJJ CSNS200M-002S 자기 보상 원리 폐쇄 루프 전류 센서
특징:
CSNS200M-002S 폐쇄 루프 전류 센서 측정 장비, 주요 매개변수는 다음과 같습니다:
핵심 매개변수
정격 전류: 200A (AC RMS 값)
측정 범위: 0 ~ ±400A (DC/AC 피크)
시뮬레이션된 출력 전류: 50A는 100mA 출력
턴 비율: 1/200
정확도: 25℃에서 ±0.75% 초과
전원 공급 장치 및 전기적 특성
전원 공급 전압: ±12 ~ 18 VDC (±5%)
1차/2차 전기 절연: 6 kVrms / 50 kHz / 1분
환경 및 기계적 특성
작동 온도 범위: -40 ~ 85℃
보관 온도 범위: -40 ~ 90℃
전력 소비: 20mA (출력 전류 포함)
쉘: 절연 플라스틱 재질
연결 형태: 1차 천공, 2차 4핀 커넥터
동적 성능
영점 오프셋 전류: 25℃에서 ±0.30mA 미만
온도 드리프트: 0 - 70℃에서 ±0.60mA 미만
선형성: ±0.20% 미만
응답 시간: 500ns 미만
대역폭: DC ~ 150 kHz
dl/dT 정확히 따름: 100A/μs 미만정격 전류(In): 200a.t RMS(정격 값)
측정 범위: 0~ 400a. t(DC~AC 피크)
측정된 저항(70℃): Rm min Rm Max
18V, 200 a.t. Max: 20ohm 140ohm
18V, 400 a.t. Max: 20ohm, 50ohm
아날로그 출력 전류(200A에서): 100mA
턴 비율: 1/2000
정밀도(25℃): 플러스 또는 마이너스 0.75% In 초과
전원 공급 전압: 12~18VDC(1V)
전기 절연: 6KVrms/50KHz/1분
사양:
| 측정 범위 | 0 ~ ±200A (DC/AC 피크) |
| 아날로그 출력 전류 | 50A에서 100mA |
| 턴 비율 | 1/2000 |
| 전원 공급 전압 | ±12 ~ 18VDC (±5%) |
