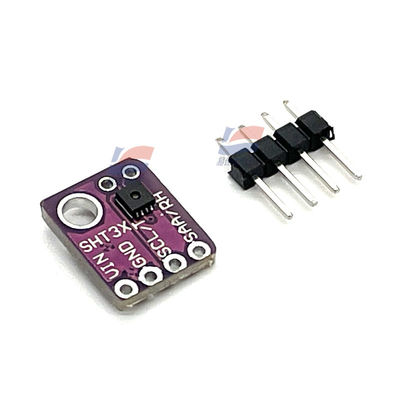

YJJ SHT31-DIS-B2.5KS GY-SHT31-D 온도 및 습도 센서 탐사 모듈

제품 설명:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D 온도 및 습도 센서 탐사 모듈

특징:

SHT31 습도 및 온도 센서의 주요 매개 변수는 다음과 같습니다.

핵심 매개 변수

습도 측정 범위: 0%~100% RH

온도 측정 범위: -40°C ~ 125°C

습도 측정 정확도: ±2% RH

온도 측정 정확도: ±0.2°C

작동 전압: 2.15V ~ 5.5V

작동 전류: < 1.5mA

통신 인터페이스: I2C

패키지 크기: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

확장 함수

경보 모드: 극한 온도 및 습도 경보를 지원합니다. 이러한 경보는 소프트웨어 또는 하드웨어 리셋 기능을 통해 재설정 할 수 있습니다.

간섭 방지 능력: PE 재료 가구. 고온 환경 (> 80 °C) 을 피하는 것이 좋습니다.

반응 시간: 습도 측정은 약 8초가 걸립니다.

주의 를 끌기 위한 내용

실제 사용 시, 센서의 작동 온도 범위에 주의를 기울이고 권장 한도를 초과하는 것을 피해야합니다.

연결 도중 I2C 주소와 시계 라인/데이터 라인 구성을 일치시켜야 합니다.

SHT31 칩은 8개의 핀을 가지고 있습니다.

핀 이름 댓글

1 SDA 데이터 핀, 입력/출력

2 ADDR 주소 핀, 입력

3 ALENT 경보 핀, 출력, 사용하지 않을 때 중지

SCL 시계 핀, 입력/출력

5 VDD 전원 핀, 입력

6 nRESET 리셋 핀, 낮은 레벨 유효, 입력

7 R 쓸모없는 핀, 땅

8 VSS 지상 핀

반복성은 SHT30의 측정 시간에 영향을 미치며 따라서 센서의 에너지 소비에 영향을 미칩니다.

센서의 주소는 ADDR 핀의 전압을 변경하여 변경됩니다. 기본 주소는 ADDR가 VSS (0X44) 에 연결되면 0X45로 변경 할 수 있습니다. 핀에 대한 자세한 내용은데이터 설명서를 참조하십시오..
