제품 상세 정보:
|
| 표준 캡슐화: | 금속 캡 | 탐지 가스: | 알코올, 연기, 이소 부탄, 메탄 날 |
|---|---|---|---|
| 탐지 범위: | 10 m 1000ppm (알코올) | 루프 전압: | ≤24V DC |
| 가열 전압: | 5.0V ± 0.1V AC 또는 DC | 부하 저항: | 조절할 수 있는 |
| 강조하다: | MP503 가정용 가스 센서,사무실 공기질 센서,유해 가스 감지 센서 |
||

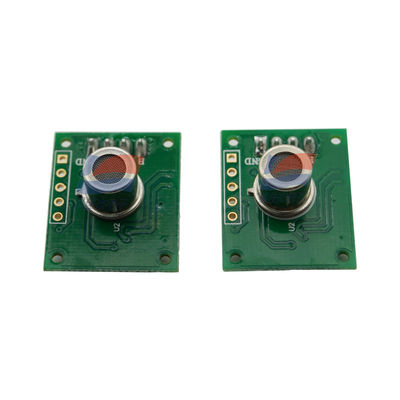

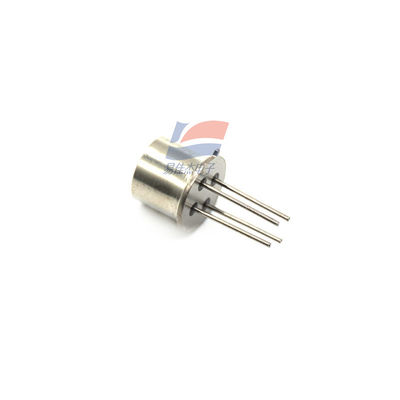

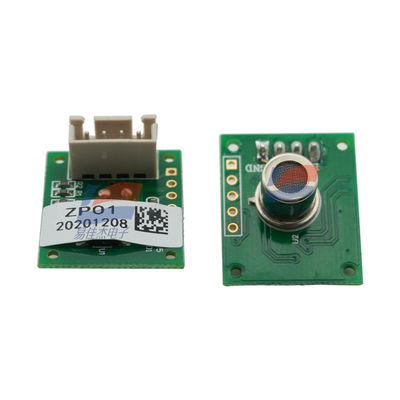

MP503 MP-503 가정, 사무실 등 유해 가스 감지용 공기질 가스 센서
감지 원리:
MP503 가스 센서는 공기질 감지를 위해 사용됩니다. 다층 후막 제조 기술을 채택합니다. 소형 Al₂O₃ 세라믹 기판 위의 히터와 금속 산화물 반도체 재료는 전극 다운 리드를 통해 꺼내어 금속 소켓과 캡에 캡슐화됩니다. 센서의 전도성은 대상 가스의 농도에 의해 영향을 받습니다. 농도가 높을수록 센서의 전도성이 높아집니다. 사용자는 간단한 회로를 채택하여 전도성의 변화를 가스 농도에 해당하는 출력 신호로 변환할 수 있습니다.
주의 사항:
|
매개변수 |
값 |
|---|---|
| 모델 | MP503 |
| 센서 유형 | 평면 반도체 센서 |
| 표준 캡슐화 | 금속 캡 |
| 감지 가스 | 알코올, 연기, 이소부탄, 메탄올 |
| 감지 범위 | 10 - 1000ppm (알코올) |
| 표준 회로 루프 전압 (Vc) | ≤24V DC |
| 가열 전압 (Vh) | 5.0V±0.1V (AC 또는 DC) |
| 부하 저항 (Rl) | 조절 가능 |
| 가열 저항 (Rh) | 95Ω±10Ω (실온) |
| 가열 소비 전력 (Ph) | ≤300mW |
| 표면 저항 (Rs) | 1KΩ - 30KΩ (50ppm 알코올) |
| 감도 (S) | Rs (공기 중)/Rs (50ppm 알코올)≥5 |
| 농도 기울기 (α) | ≤0.6 (R₁₀₀₀ppm/R₃₀ppm 알코올) |
| 표준 테스트 조건 | 온도 20℃±2℃, 습도 65%±5%RH |
| 표준 테스트 회로 | Vc: 5.0V±0.1V; Vh: 5.0V±0.1V |
| 예열 시간 | 48시간 이상 |
