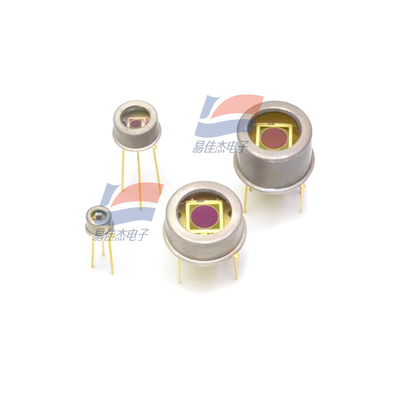

G12180-003A 적외선 광전 센서 (InGaAs PIN 포토다이오드) 레이저 모니터링 시스템용

                   G12180-003A 적외선 광전 센서 (InGaAs PIN 포토다이오드) 레이저 모니터링 시스템용

1. 적용 분야:

• 레이저 모니터링 시스템: 산업용 레이저 가공, 의료용 레이저 장비 및 연구용 레이저 설정에서 실시간 레이저 출력 강도 감지 및 모니터링을 가능하게 하여 안정적인 레이저 성능을 보장합니다.
• 광 파워 미터: 광 파워 측정 장치의 핵심 감지 부품으로 사용되어, 광섬유 테스트 및 실험실 광도 측정과 같은 응용 분야에서 근적외선(NIR) 광 파워 신호를 정확하게 포착합니다.
• 레이저 다이오드 수명 주기 테스트: 장기간 작동에도 일관된 응답성을 유지하여, 서비스 수명 동안 레이저 다이오드의 내구성과 성능 저하를 평가하는 데 적합합니다.
• 근적외선(NIR) 광도 측정: 생화학 분석, 재료 과학 및 환경 모니터링과 같은 분야에서 NIR 광 흡수, 투과 또는 반사를 정밀하게 측정하는 데 사용됩니다.
• 광 통신 시스템: 광섬유 통신 트랜시버에 사용되는 고속 NIR 광 신호(예: 1.3 μm 또는 1.55 μm 파장 대역)를 감지하여 통신망에서 안정적인 데이터 전송을 보장합니다.

2. 주요 특징:

• 넓은 NIR 스펙트럼 응답: 0.9~1.7 μm의 파장 범위에서 작동하며, 광 통신, 레이저 응용 및 NIR 광도 측정의 중요 대역을 포함합니다.
• 높은 감도: 최대 1.1 A/W의 일반적인 광 감도를 제공하여(최대 파장 ~1.55 μm), 저강도 NIR 광 신호를 정확하게 감지할 수 있습니다.
• 낮은 암전류: 최대 0.5 nA의 암전류(역전압 VR = 5V)를 특징으로 하여 배경 노이즈를 최소화하고 정밀 측정을 위한 신호 대 잡음비(SNR)를 향상시킵니다.
• 고속 성능: 600 MHz의 일반적인 차단 주파수를 자랑하며, 빠른 광 통신 또는 레이저 펄스 모니터링과 같은 응용 분야의 고속 신호 감지를 지원합니다.
• 컴팩트하고 견고한 패키지: TO-18 패키지(표준, 컴팩트 금속 패키지)에 수용되어 기계적 안정성, 회로 설계에 쉬운 통합 및 표준 광 마운팅 설정과의 호환성을 보장합니다.
• 넓은 작동 온도 범위: -40°C ~ 100°C의 온도에서 안정적으로 작동하여, 열악한 산업 환경 또는 실외 응용 분야에 적합합니다.
• 낮은 접합 커패시턴스: 5 pF의 일반적인 접합 커패시턴스(VR = 5V)를 가져 신호 왜곡을 줄이고 고주파 성능을 향상시킵니다.
