S8745-01 적외선 광전 센서 - 정밀 분석 기기, 산업 측정 장비용

             S8745-01 정밀 분석 기기용 적외선 광전 센서 산업 측정 장비

1. 적용 분야:

• 정밀 분석 기기: 자외선(UV) - 근적외선(NIR) 분광기, 크로마토그래프, 광도계와 같은 장치에 사용되어 미약한 빛 신호를 감지합니다. UV - NIR 스펙트럼 전반에 걸쳐 빛의 흡수, 방출 또는 투과를 정확하게 측정하여 화학, 생물학, 환경 과학 분야에서 정량적 분석을 지원합니다.
• 산업 측정 장비: 필름 두께, 표면 반사율 또는 재료 조성을 모니터링하기 위한 산업용 센서에 통합됩니다. 낮은 노이즈와 높은 감도는 미세한 빛 변화를 정밀하게 감지하여 제조 공정(예: 반도체 웨이퍼 검사, 코팅 두께 측정)에서 품질 관리를 보장합니다.
• 의료 진단 장치: 면역 분석법, 임상 화학 분석기 또는 비침습적 혈당 측정기와 같은 의료 장비에 적용됩니다. 생화학 반응에서 나오는 약한 광학 신호를 감지하여 질병 진단 및 건강 모니터링을 위해 바이오마커 또는 기타 분석물의 정확한 정량화를 가능하게 합니다.
• 환경 모니터링 기기: 대기 질 측정(예: 광학 흡수를 통한 미량 가스 감지), 수질 측정(예: 오염 물질 농도 분석) 또는 태양 복사에 사용되는 장치에 활용됩니다. 넓은 스펙트럼 응답(190–1100 nm)과 낮은 노이즈 등가 전력(NEP)은 약한 환경 빛 신호를 포착하는 데 적합합니다.
• 항공 우주 및 과학 연구: 우주 방사선 감지 또는 대기 원격 감지를 위한 항공 우주 센서, 빛-물질 상호 작용, 양자 광학 또는 저조도 물리학 실험 연구를 위한 실험실 연구 설정에 사용됩니다.

2. 주요 특징:

• 넓은 스펙트럼 응답: 190–1100 nm(자외선에서 근적외선까지)의 넓은 파장 범위를 커버하여 여러 광대역에 걸쳐 감지가 필요한 응용 분야에 다용도로 사용됩니다.
• 초저 노이즈 성능: 11×10−15W/Hz1/2의 일반적인 노이즈 등가 전력(NEP)을 특징으로 하여 배경 노이즈를 최소화하고 약한 빛 감지를 위한 높은 신호 대 잡음비(SNR)를 보장합니다.
• 통합된 고성능 구성 요소: 내장된 피드백 저항(RF​=1GΩ) 및 커패시터(CF​=5pF)와 저전력 FET 입력 연산 증폭기가 함께 제공됩니다. 이러한 통합은 회로 설계를 단순화하고 외부 구성 요소 수를 줄이며 안정적인 신호 증폭을 보장합니다.

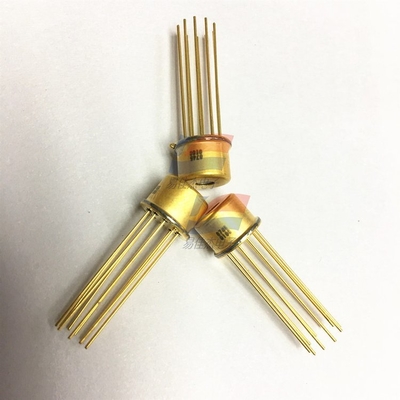

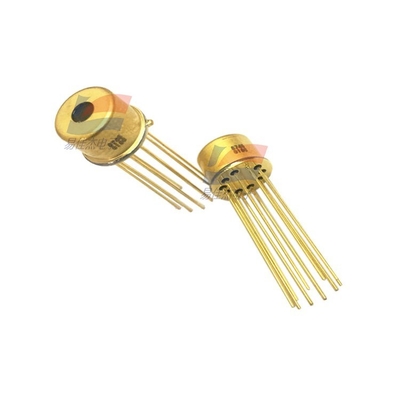

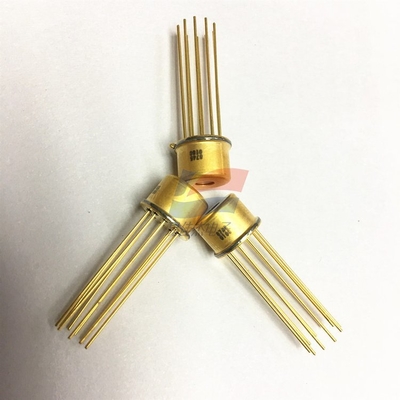

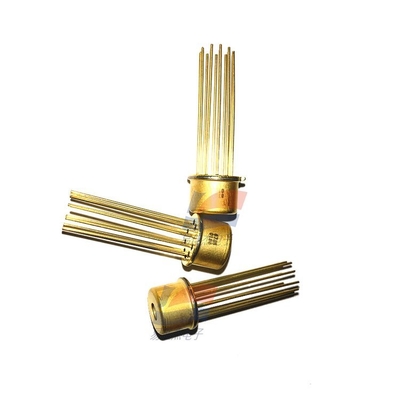

• 소형 및 차폐 패키지: 석영 창이 있는 작은 TO-5 금속 패키지에 들어 있습니다. 금속 패키지는 효과적인 전자기 호환성(EMC) 차폐를 제공하는 반면, 석영 창은 센서의 스펙트럼 범위에서 높은 투과율을 제공하여 공간 제약적인 응용 분야에 이상적입니다.
• 높은 EMC 노이즈 내성: 빛에 민감한 표면은 GND 단자에 연결되어 전자기 간섭(EMI)에 대한 내성을 향상시킵니다. 이는 시끄러운 산업 또는 전자 환경에서 안정적인 성능을 보장합니다.
• 유연한 게인 조정: 외부 저항을 추가하여 가변 게인을 얻을 수 있으므로 사용자는 특정 응용 분야 요구 사항(예: 다양한 빛 강도 범위에 대한 감도 조정)에 맞게 센서의 출력을 조정할 수 있습니다.
• 넓은 광감지 영역: 2.4×2.4 mm의 광감지 영역을 자랑하여 빛 수집 효율을 높이고 산란 또는 저강도 광원에 대한 감지 정확도를 향상시킵니다.
