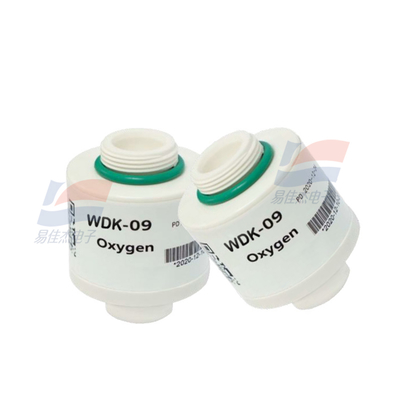

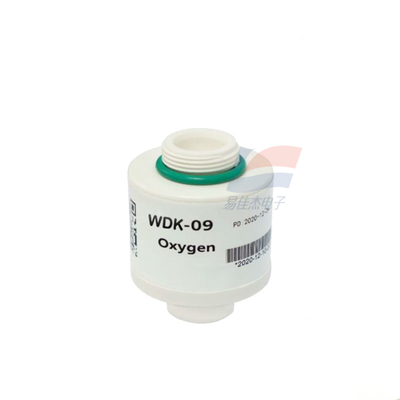

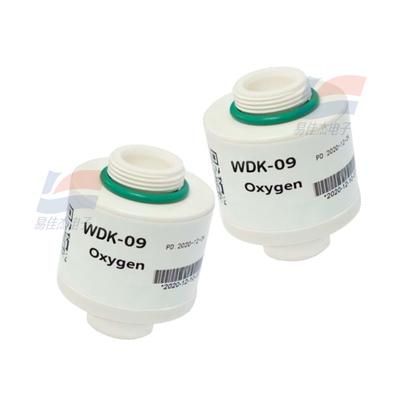

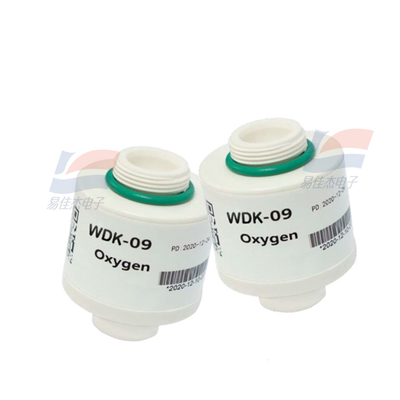

YJJ WDK-09 전해 산소 센서, 의료 장비의 산소 농도 측정에 사용

제품 설명:

YJJ WDK-09 전기화학 산소 센서는 의료 장비의 산소 농도 측정에 사용됩니다.

특징:

산소 센서

l 선형 출력

l 외부 전원 공급 장치 불필요

l 온도 보상

l 빠른 응답

l 정확하고 신뢰할 수 있음

l 간섭 방지

제품 요약

WDK-09는 산소 농도 측정을 위한 전기화학 산소 센서이며,

특히 의료 장비를 위해 설계되었습니다. WDK-09 산소 센서 인터페이스 모델은 5520257-2입니다.

센서는 성형된 본체 설계를 채택하여 빠른 응답과 긴 수명을 제공합니다. 국내 대체가

가능합니다. 이 센서는 고객에게 비용을 절감하면서 우수한 품질을 제공합니다.

WDK-09 산소 센서와 WDK-06 산소 센서의 핀 정의는 다릅니다.

응용 시나리오

WDK-09를 사용하려면 외부 전원 공급 장치가 필요하지 않습니다. 센서는 공장을 출고하기 전에 보정되었습니다.

온도의 영향을 피하기 위해 센서에 온도 보상 기능이 적용됩니다. WDK-09는

산소 발생기, 의료용

인공호흡기, 마취 장비, 인큐베이터와 같은 산소 분석기의 감지 구성 요소로 사용할 수 있습니다.

측정1

작동 원리 부분 압력 전기화학

출력 전압 9 ~ 13 mV (주변 공기 중)

측정 범위 0 ~ 100%

응답 시간 (T90) < 15 s

선형성 선형 0% ~ 100% O2

전기적 특성

온도 보상 < 2% O2 상당 (0 ~ 40 °C)

외부 부하 저항 ≥ 10 kΩ

커넥터 P/N 5520257-2

기계적 특성

하우징 재질 흰색 ABS

무게 40 g (공칭)

환경적 특성

작동 온도 범위 0 ~ 50 °C

작동 압력 범위 0.5 ~ 2.0 bar

작동 습도 범위 0 ~ 99% RH (비응축)

기타 지표

100% O2에서 장기 출력 드리프트

(전압 손실/년) < 5%

예상 작동 수명 1.5 x 106 % O2 시간 (20°C)3

0.8 x 106 % O2 시간 (40°C)

보관 수명 발송일로부터 12개월
