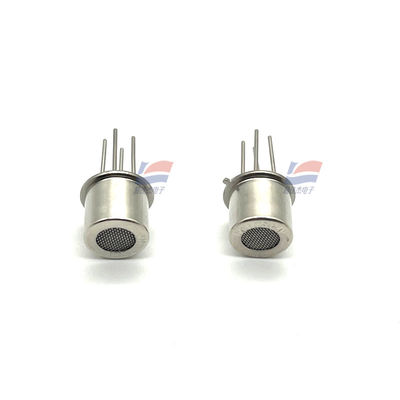

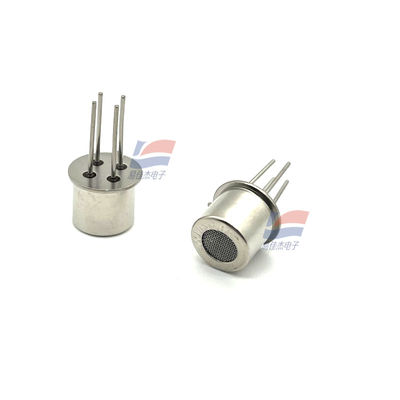

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

제품 설명:

YJJ MP801 0.5 - 1000PPM 금속 산화물 반도체 (MOS) 공기 품질 센서

특징:

MP801는 금속 산화물 반도체 (MOS) 공기 품질 센서이며 벤젠, -, 포름알데히드, 알코올 및 연기에 민감합니다. 전형적인 감지 범위는 0.5 ~ 1000 ppm입니다.표준 시험 조건은 20 ± 2 °C입니다., 65 ± 5% RH, ≥ 48시간 전열시간

매개 변수 기호 / 단위 전형적 값 / 범위 언급

검출 된 가스 ∼ 벤조산, - 포말알데히드, 알코올, 연소 선택적이지 않으며 여러 VOC 및 연기에 민감합니다.

검출 범위 ppm 0.5 - 1000 (알코올) 데이터는 알코올을 기준으로 사용하며 다른 기체는 캘리브레이션이 필요합니다.

루프 전압 Vc ≤ 24 V DC 표준 시험 Vc = 5.0 ± 0.1 V

열 전압 Vh 5.0 ± 0.1 V AC/DC 일관성을 보장하기 위해 안정적인 전원 공급이 필요합니다.

로드 저항 Rl 전압 분할에 의해 조정 가능한 전압 출력으로 저항 변화를 변환

난방 저항 Rh 95 ± 10 Ω (실온) 실제 측정에서, 그것은 서로 다른 팩에 대해 대략 85 ~ 130 Ω 사이가 다릅니다. 실제 측정 / 팩 사양을 참조하십시오.

열 전력 소비 Ph ≤ 300 mW 다른 데이터에서도 ≤ 240 mW가 나타납니다. 대량 차이입니다.

민감 체 저항 Rs 1 kΩ - 15 kΩ (10 ppm 알코올) 가스 종류 / 농도와 함께 변화

감수성 S ≥ 2 (10ppm 알코올) S = Rs (공기) / Rs (10ppm 알코올)

농도 기울기 α ≤ 0.6 (알코올) α = R (50 ppm) / R (10 ppm), 선형성을 반영합니다

표준 시험 조건 T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5.0 ± 0.1 V; Vh = 5.0 ± 0.1 V

사전 가열 시간 ≥ 48 시간 새 부품 / 장기 보관 후 충분한 사전 가열을 필요로 합니다

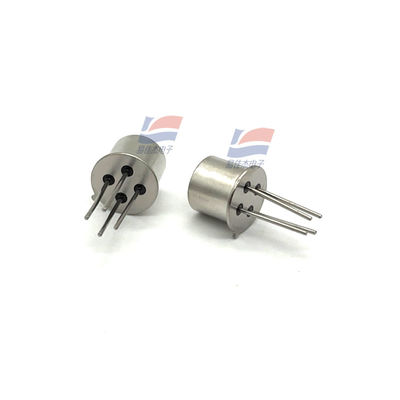

패키지 / 핀 금속, DIP-4 1/2 핀 가열; 3/4 핀 측정

작동 원리 (Working Principle) 금속 산화물 반도체 (MOS) 저항은 표적 가스 농도와 함께 증가합니다.

선택 및 사용 팁

검출 범위 및 민감도: 알코올을 기준으로 0,5 - 1000 ppm; S ≥ 2은 10 ppm 알코올에서 기준입니다.목표 가스 및 농도 범위에 따라 실제 캘리브레이션이 필요합니다..

전원 공급 및 난방: 루프 전압 ≤ 24 V DC; 난방 Vh = 5.0 ± 0.1 V (AC/DC); 난방 저항 Rh ≈ 95 ± 10 Ω, 전력 소비 ≤ 300 mW (데이터 기준 ≤ 240 mW),실제 측정/배치 사양을 참조하십시오..

로드 저항 Rl: 전압 출력을 얻기 위해 조정 가능한 전압 분할; Rl는 감수성과 선형성에 영향을 미치며 목표 가스와의 조화를 최적화해야합니다.

환경 및 안정성: 표준 시험 20 ± 2 °C, 65 ± 5% RH; 장기 보관 시 - 20 ~ + 60 °C, 건조 밀폐를 권장합니다. 고 농도의 가스를 피하십시오.가동하기 전에 실리콘 증기 및 수 condense.

선열 및 노화: 새 부품 또는 장기 보관 후 ≥ 48 시간 동안 선열; 보관의 노화 시간은 더 긴 보관 기간에 따라 연장되어야합니다.

선택적이지 않고 교차 민감성: 벤젠, -, 포름알데히드, 알코올 및 연기에 반응합니다. 목표 시나리오의 간섭을 평가하고 캘리브레이트해야합니다.

데이터 변동 설명

난방 전력 소비: 주류 데이터는 ≤ 300 mW, 또한 ≤ 240 mW로 설명됩니다. 그것은 팩 / 버전의 차이입니다. 실제 측정 및 팩 사양을 참조하십시오.

열 저항: 일반적으로 약 95 ± 10 Ω, 일부 데이터 85 - 130 Ω, 대량 실제 측정에 기초하여 편향을 설계하는 것이 좋습니다.

사양:
