제품 설명:

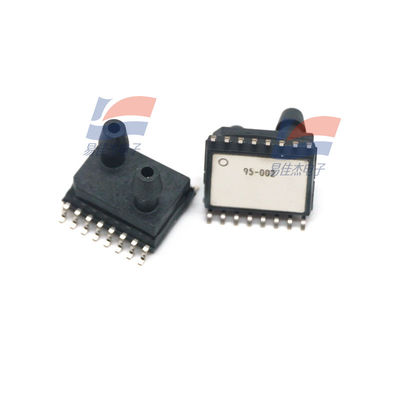

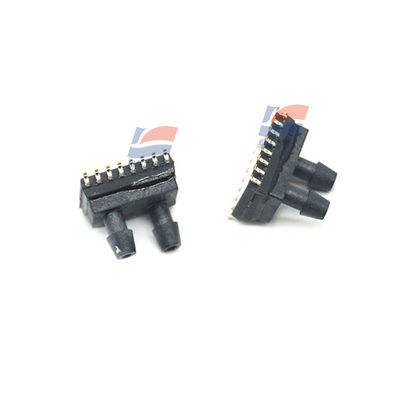

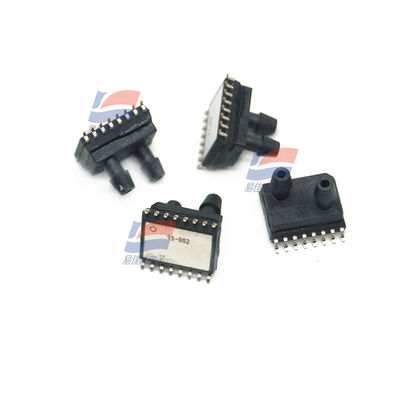

YJJ SM9541-140C-SC-3-S 압력 센서는 의료 투석 장비에 사용됩니다.

특징:

마취기의 호흡 매개변수 감지는 기존 기계식 환기 모드에만 국한되며, 마취기의 핵심 구성요소인 압력 센서의 선택은 매우 중요합니다.

마취 기계의 경우 환자의 들숨과 날숨, 그리고 기류에 전달되는 가스를 정확하게 측정하기 위해서는 압력 감지 부분이 매우 민감해야 합니다. 따라서 매우 낮은 속도로 차압이나 기류를 감지할 수 있는 센서를 선택해야 합니다. 센서는 환자의 호흡 최고치 또는 들숨과 날숨 사이의 전환점을 측정할 수 있어야 합니다. 일단 압력, 기류 및 매체 요구 사항이 결정되면 총 오류 대역을 포함한 정밀도 및 안정성 요구 사항을 충족해야 합니다. 더 작고, 아름답고, 휴대하기 편한 디자인 요소를 고려하십시오. 특히 CPAP(지속적 기도 양압) 적용의 경우 환자의 호흡 패턴에 맞춰 제품 성능을 극대화하기 위해 고객 교정도 고려할 수 있습니다.

마취 기계에서 SM9541 압력 센서는 호기 속도, 흡기 속도, 호기 압력, 흡기 압력을 측정하는 데 사용할 수 있습니다. PEEP.SM9541 시리즈는 세라믹 기판에 장착된 매우 안정적인 압저항 압력 센서 칩입니다. 제로 보정, 제로 온도 보상 및 감도 온도 보상을 위해 세라믹 기판의 박막 저항기를 사용합니다. 이는 정전압원에 의해 구동됩니다.

SM9541 시리즈는 세라믹 기판에 장착된 매우 안정적인 압저항 압력 센서 칩입니다. 제로 보정, 제로 온도 보상 및 감도 온도 보상을 위해 세라믹 기판의 박막 저항기를 사용합니다. 정전압 소스로 구동됩니다. SM9541은 I2C 데이터 읽기를 지원하고 전송 속도를 4Mhz로 설정할 수 있습니다.

1) 미세 압력 범위: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) 넓은 온도 보상 범위: -5℃ ~ 65℃

3) 정확도: ±1%

4) 영점 교정 및 온도 보상

5) 고성능 및 안정적인 실리콘 칩 패키지

6) 테이블 압력과 차압이 지원됩니다.

7) I2C 압력 출력 값: 1638 ~ 14745

SM9541 압력 센서의 인터페이스는 I2C이며 4.7kΩ 2개만 필요합니다. 전원 핀에는 0.1uf 필터 커패시터가 필요합니다.

명세서:
