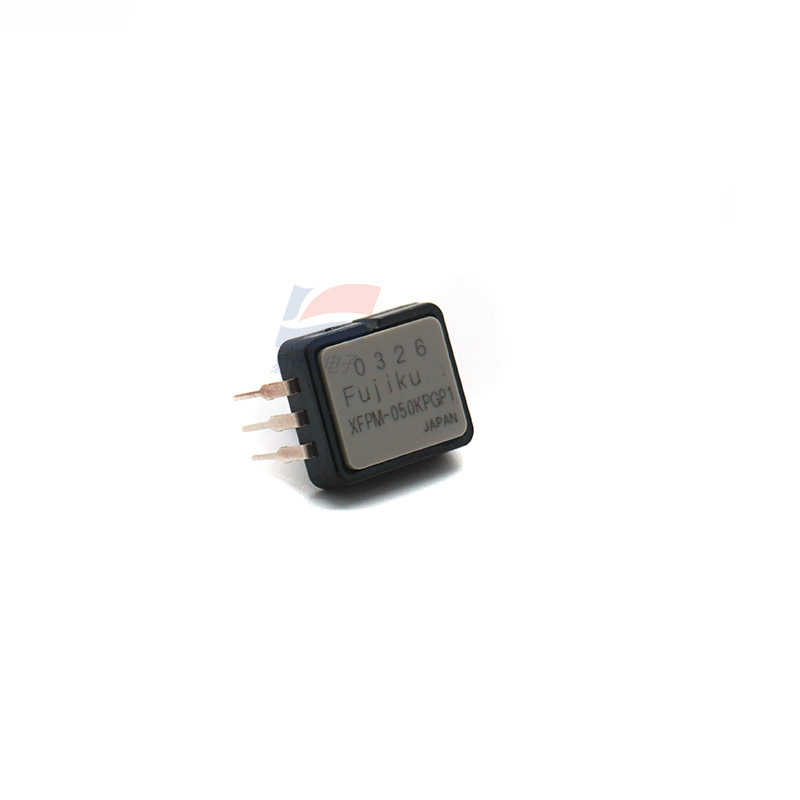

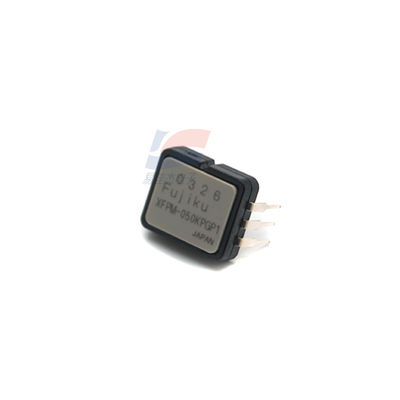

YJJ XFPM-050KPG XFPM-050KPGR 산업 자동화 계측용 압력 센서

제품 설명:

YJJ XFPM-050KPG XFPM-050KPGR 산업 자동화 계측용 압력 센서

특징:

XFPM-050KPG는 Fujikura에서 생산한 고정밀 압전 저항 압력 센서입니다. 저전력 소비와 넓은 온도 적응성을 특징으로 하며, 산업 제어, 의료 장비 및 기타 시나리오에서 널리 사용됩니다. 다음은 이 센서의 상세한 매개변수 설명 및 사용 소개입니다:
I. 핵심 매개변수 설명
(1) 기본 성능 매개변수
측정 범위: 0~7.25 psi (약 0~50 kPa), 마이크로 압력 측정 범주에 속하며, 게이지 압력 감지 모드입니다.
정확도 관련: 전체 정확도 ±1.5% FS (전체 범위), 비선형성, 히스테리시스 등을 포함합니다. 포괄적인 오류; 일부 사양은 더 높은 정확도를 달성할 수 있으며, 오류 범위는 ±0.125% FS (선택 사항)까지 낮습니다.
출력 신호: 아날로그 전압 출력, 일반적인 영점 오프셋 0.2V; 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc 등과 같은 다양한 표준 출력 유형을 지원합니다 (선택 사항).
감도: 감도 매개변수는 3 (전압 출력 특성에 적합한 단위)이며, 전체 범위 출력 신호는 압력 변화에 선형적으로 대응하여 신호 수집 및 처리를 용이하게 합니다.
응답 시간: 2000 µs (2 밀리초), 압력 변화에 빠르게 응답할 수 있어 동적 압력 모니터링 시나리오에 적합합니다.
(2) 전기 및 전력 소비 매개변수
전원 전압: 4.75~5.25 Vdc, 3.0V, 3.3V, 5.0Vdc 전원 전압과 호환되며, 다양한 장비 전원 공급 요구 사항에 적합합니다.
최대 전류: 10.0 mA, 저전력 소비 모드 (3.3Vdc) 최대 2 mA, 배터리 구동 장치 또는 저전력 시스템에 적합합니다.
절연 저항: 4Ω, 회로와 탄성체 사이의 안정적인 DC 임피던스 성능으로 전기적 안전을 보장합니다.
(3) 환경 및 온도 매개변수
작동 온도 범위: -40℃~125℃, 극한의 고온 및 저온 환경에 적합합니다.
온도 보상 범위: 0℃~85℃, 이 범위 내에서 영점 및 감도 드리프트가 엄격하게 보상되어 안정적인 측정 정확도를 보장합니다.
안정성: 우수한 장기 안정성 및 드리프트 방지 기능을 갖추고 있으며, 드리프트 매개변수는 4 (전체 범위 백분율 기준)로 장기간 사용 시 보정 빈도를 줄입니다.
(4) 기계적 및 구조적 매개변수

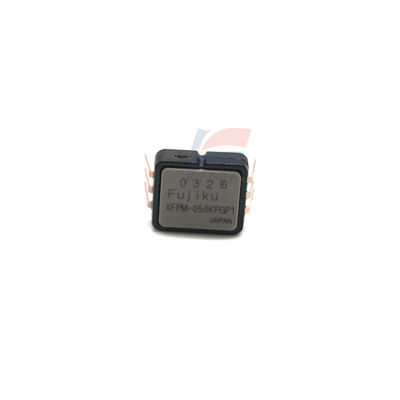

재료 및 포장: 본체 재료는 스테인리스 스틸로 절연성이 우수합니다. 포장 형태는 DIP-6 (듀얼 인라인 패키지), 정사각형 구조, 소형 (길이 × 너비 = 8.0mm × 8.0mm)이며, 스루홀 설치 (Through Hole Mount)를 지원합니다.

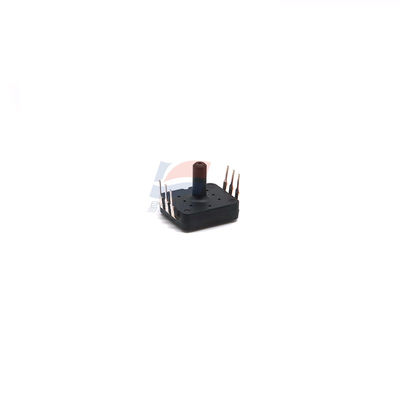

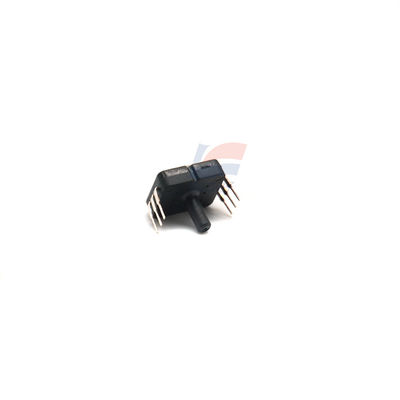

압력 인터페이스: 직선 포트, 포트 직경 3.2mm, 높이 6mm로 측정 매체 파이프라인과의 연결을 용이하게 합니다.
과부하 용량: 7% FS 과부하 허용, 높은 충격 및 과압 보호 기능을 갖추어 서비스 수명을 연장합니다.
II. 주요 응용 분야
산업 자동화: 유압/공기 시스템의 압력 모니터링, 산업 기계 및 기계의 압력 피드백 제어, 사출 성형, 스탬핑 성형 등에 적합하며, 펌프 및 압축기의 압력 상태 모니터링에도 적합하여 생산 공정을 최적화하고 장비의 안전한 작동을 보장합니다.
의료 장비: 일회용 혈압 모니터, 다중 매개변수 모니터, 혈구 분석기 등에 내장하여 인체 혈압, 가스 파이프라인 압력 등을 정밀하게 측정하여 정확도와 안정성에 대한 의료 장비의 엄격한 요구 사항을 충족합니다.
소비자 전자 제품 및 가전 제품: 세탁기, 진공 청소기, 인플레이션 장치 등과 같은 가전 제품에 적합하며, 압력 스위치 제어, 액체 레벨의 간접 측정 (압력 변환을 통해) 등과 같은 시나리오에 적합하여 제품의 지능성과 신뢰성을 향상시킵니다. 실험실 및 테스트 장비: HVAC (난방, 환기 및 공조) 및 냉동 시스템의 압력 보정 및 모니터링, 다양한 과학 연구 실험의 마이크로 압력 측정 요구 사항에 사용됩니다. 실험실의 다중 전압 전원 공급 환경과 호환되며 설치가 용이합니다.
기타 시나리오: 클린룸의 압력 모니터링 및 운동 장비의 압력 감지 분야에도 적용됩니다. 넓은 온도 범위 (-40℃~125℃)와 저전력 소비 특성으로 복잡한 작업 환경에 적합합니다.
III. 제품 핵심 장점
고급 압전 저항 감지 기술을 채택하여 고정밀도 및 빠른 응답 기능을 갖추고 있으며, 강력한 간섭 방지 능력 (CE EMI 표준 준수)을 갖추고 있습니다.
넓은 작동 온도 범위 (-40℃~125℃) 및 온도 보상 설계로 가혹한 환경에서도 안정적인 측정이 가능합니다.
소형 포장 및 유연한 설치 방법으로 다양한 장비 통합 요구 사항과 호환되며, 맞춤형 사양 조정을 지원합니다.

사양:
