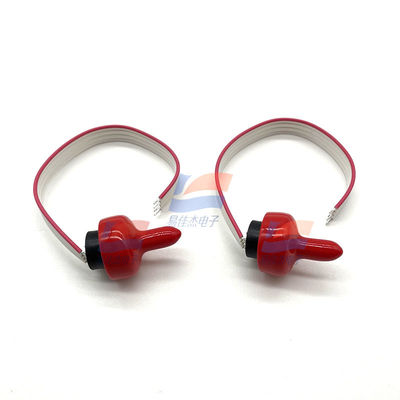

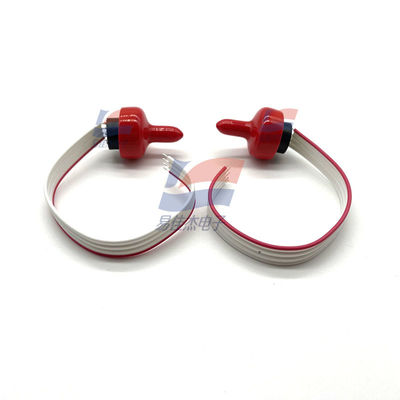

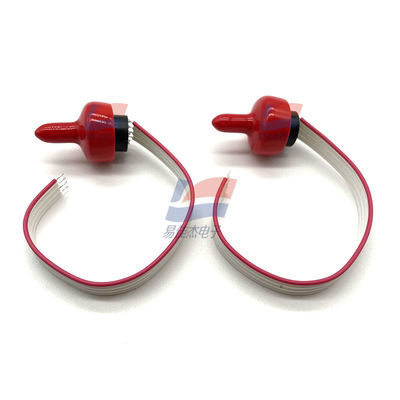

YJJ NPI-19A-CZ021GH 압력 센서는 2.5 Psi의 압력으로 생체 의학 기기에 사용됩니다.

제품 설명:

YJJ NPI-19A-CZ021GH 압력 센서는 2.5 Psi의 압력을 가진 생체 의학 기기에 사용됩니다.

특징:

NPI-19A-CZ021GH 압력 센서의 주요 매개변수 및 적용 분야는 다음과 같습니다:
매개변수 설명
‌작동 압력‌: 17.2 KPa
‌출력 전압‌: 출력 전압은 구성에 따라 다릅니다. 예를 들어, 정전류 여기 버전은 1.5mA의 전류 출력을 제공할 수 있습니다.
전원 전압: 일부 구성은 10V 전원 공급을 지원합니다.
작동 온도: 최대 125℃
포장 형태: 오일 충전 코어 구조를 사용합니다.
인터페이스 유형: 유연한 배선 또는 N형 포트를 지원합니다.
주요 적용 분야
‌침강 모니터링‌: 철도 트랙 및 건물 기초와 같은 시나리오에서 변위 모니터링에 적합합니다.
가혹한 환경에 적합: 중간 절연 및 오일 충전 코어 설계를 갖추고 있어 높은 습도, 진동 및 기타 가혹한 작동 조건을 견딜 수 있습니다.

NPI-19A-CZ021GH 압력 센서 상세 사양
NPI-19A-CZ021GH는 Amphenol의 브랜드인 NovaSensor의 NPI-19 시리즈의 산업 등급 압력 센서입니다. 주로 저압 측정 시나리오를 위해 설계되었으며, 유전체 절연 기술과 압저항 감지 공정을 채택하여 고정밀도와 고신뢰성을 결합합니다. 다음은 상세 매개변수 및 주요 정보입니다:
1. 핵심 기술 매개변수
1.1 압력 관련 매개변수
측정 유형: 게이지 압력
표준 측정 범위: 0~2.5 psi (0~17.2 kPa, 1 psi ≈ 7 kPa에 해당)
최대 과부하 압력: 정전류 전원 공급의 경우 정격 압력의 3배, 정전압 전원 공급의 경우 정격 압력의 2배
정적 정확도: ±0.1% FSO (일반 값), ±0.5% FSO (최대 값), 선형성, 반복성 및 히스테리시스 오차 포함
온도 보상 범위: 0~70℃ (32~158°F), 보상 후 최대 온도 오차는 ≤0.75% FSO

환경 및 물리적 매개변수
2.1 환경 적응성
작동 온도: -40~125℃ (-40~257°F)
보관 온도: -40~125℃ (-40~257°F)
습도 적응성: 명확한 표시 없음, 결로 환경을 피하는 것이 좋습니다 (일반적인 산업 습도와 호환)
진동 저항: 20~2000Hz 주파수에서 일반적인 산업 진동 환경을 지원합니다 (구체적인 값은 지정되지 않음, 시리즈 특성 참조)
충격 저항: 11ms 펄스에서 산업 등급 충격 강도를 지원합니다 (시리즈의 100g 충격 저항 특성 참조)
2.2 물리적 및 구조적 매개변수
주요 재료: 316 스테인리스 스틸 절연 다이어프램, 316SS 적응형 매체와 호환 (강한 내식성)
치수 사양: 원통형 구조, 직경 18.8~19mm, 길이 7~7.1mm (표준 NPI-19 시리즈 크기)
무게: 약 10g (경량 설계, 통합 용이)
압력 포트: 내장 포트 없음 (적응형 포트 모듈과 일치해야 함), 용접 씰/측면 씰 설계를 지원하며, 1/2"-20 UNF, 1/4"-18 NPT와 같은 선택적 나사산 인터페이스
밀봉 사양: A형 구성에는 밀봉 성능을 보장하기 위해 O-링 (크기 φ16.76×0.99mm)이 포함됩니다.
포장 형태: 튜브 (관형 포장), 보관 및 운송에 편리함
3. 제품 특징 및 적용 시나리오
3.1 핵심 장점
유전체 절연 설계: 센서 칩은 오일 충전 캐비티에 포장되어 있으며, 측정 매체는 스테인리스 스틸 다이어프램으로 절연되어 부식 또는 오염으로 인한 칩 손상을 방지합니다.
첨단 기술: Senstable® 압저항 감지 기술을 채택하고 하이브리드 세라믹 기판은 온도 보상 저항 네트워크를 통합하여 뛰어난 안정성을 제공합니다.
듀얼 전원 공급 모드: 정전류 (1.5mA) 또는 정전압 (10V DC) 전원 공급을 지원하여 다양한 시스템 설계 요구 사항에 적응합니다.
긴 수명: 압력 사이클 수명은 약 1천만 회이며, 장기적인 드리프트가 작고 산업 시나리오에서 강력한 내구성을 제공합니다.
3.2 일반적인 응용 분야
액체/가스 압력 제어 시스템, 산업 공정 감지 및 자동 제어
에너지 관리, 환경 보호 및 수처리 시스템 (예: 교량 수위 감지)
해양 항해 시스템, 냉동 및 산소 발생 장비, 디젤 엔진 시스템, 농업 기계 장비
HVAC (난방, 환기 및 공기 조절) 시스템, 생체 의학 기기 및 기타 저압 및 고정밀 측정 시나리오
4. 추가 참고 사항
이 모델은 NPI-19 시리즈의 저압 모델에 속합니다. 더 높은 측정 범위 (예: 0~300 psi)의 경우, 동일 시리즈의 NPI-19 VC 모델을 참조할 수 있습니다. 자세한 핀 정의, 포트 적응 계획 또는 완전한 온도 오차 곡선은 Amphenol의 공식 NPI-19 시리즈 기술 매뉴얼을 참조하거나 브랜드의 공인 대리점에 맞춤형 지원을 문의할 수 있습니다.
