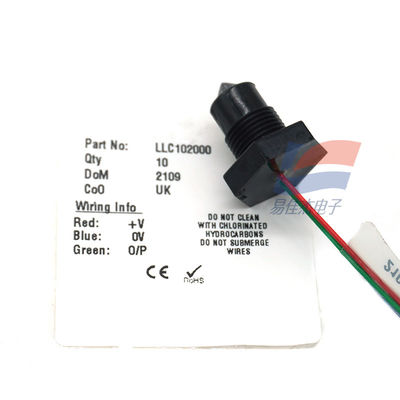

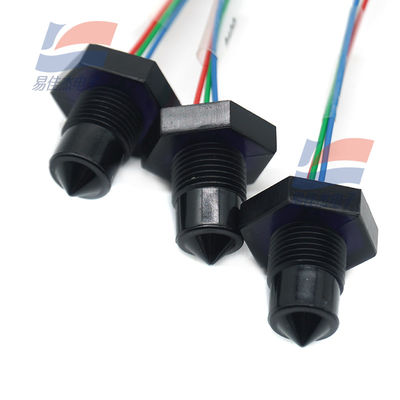

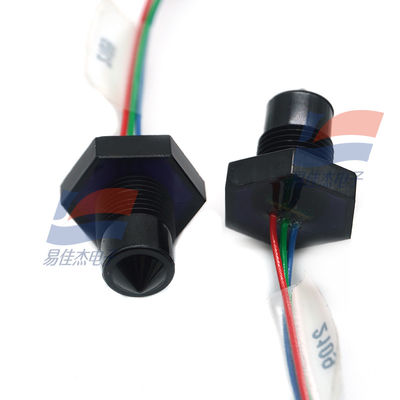

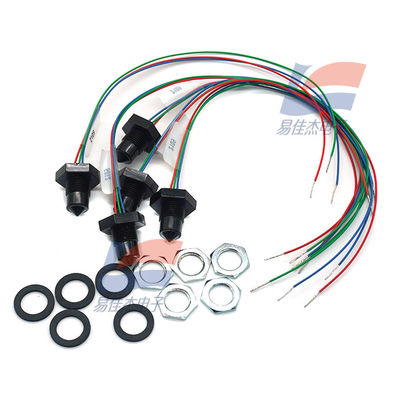

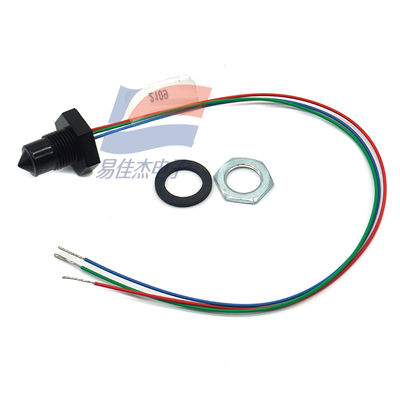

YJJ LLC102000 디지털 출력 레벨 센서, 액체 레벨 모니터링 산업 시나리오에 사용

제품 설명:

YJJ LLC102000 디지털 출력 레벨 센서는 산업 환경에서 액체 레벨 모니터링에 사용됩니다.

특징:

LLC102000은 영국 SST Sensing Company의 표준형 광전식 액체 레벨 센서로, 산업 환경을 위해 설계되었습니다. 움직이는 부품이 없는 고체 상태 기술을 사용하여 단일 지점 액체 레벨 온-오프 감지를 수행할 수 있습니다. 제한된 공간의 설치 환경에 적합합니다. 다음은 상세한 매개변수 설명입니다.

핵심 전기적 매개변수

매개변수 특정 지표

전원 공급 전압 최대 +15.4Vdc

전원 공급 전류 최대 2.5mA (15.4Vdc 전원 공급 조건에서)

출력 유형 트랜지스터 출력, TTL 호환 푸시-풀 출력 출력 전류: 100mA

출력 레벨 특성: 재료 번호 D3 다음에 "L"이 오면 공기 중의 출력 레벨은 낮고, 그렇지 않으면 높습니다.

출력 전압: 출력이 높을 때, Vout = Vs - 1V (최대값); 출력이 낮을 때, Vout = 0V + 0.5V (최대값); 출력 전류가 없을 때 (Iout = 0mA), 출력 하이 레벨 Vout = Vs - 0.3V (최대값), 출력 로우 레벨 Vout = 0V + 0.1V (최대값).

물리적 및 설치 매개변수

매개변수 특정 지표

쉘 재질 폴리설폰

설치 방법 나사산 설치, M12x1 - 8g 나사산 사양

적응 가능한 설치 구멍 직경 약 12.5 ± 0.3mm

조임 토크 최대 1.5N・m (즉, 13.26 인치 파운드)

연결선 구성 250mm 리드선, 주석 도금 와이어 엔드

환경 및 허용 오차 매개변수

매개변수 특정 지표

작동 온도 표준형, -25°C ~ + 80°C

보관 온도 표준형, -30°C ~ + 85°C

최대 압력 용량 밀봉 상태에서 최대 7bar

기타 주요 특징

전반사 광학 원리를 사용하여, 감지 단자가 액체로 덮이면 적외선 굴절의 변화가 출력 레벨의 전환을 유발하여 액체 레벨 감지를 달성합니다.

CE 표준을 준수하는 전기적 보호 성능을 갖추고 있어 복잡한 산업 전자기 환경에 적합합니다.

움직이는 부품이 없어 사용 중 고장 위험을 줄일 수 있으며, 컴팩트한 크기로 제한된 공간의 설치 환경에 적합합니다.
