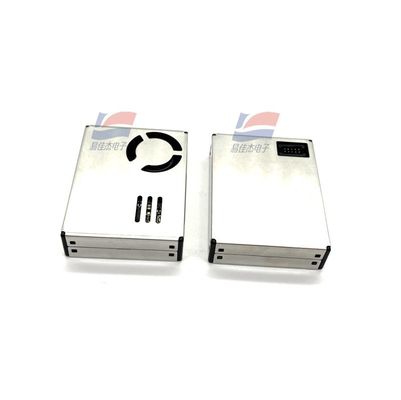

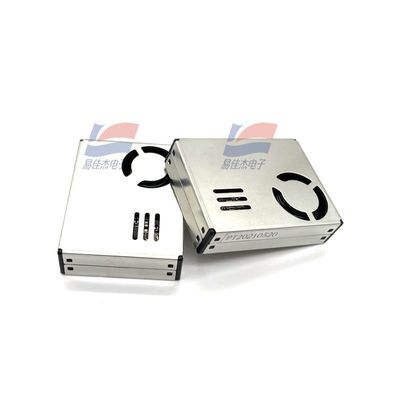

YJJ PMS9103M 레이저 산란 방식 미세먼지 센서, 공기 중 미세먼지 농도 모니터링에 사용

제품 설명:

YJJ PMS9103M 레이저 산란 방식 미립자 물질 센서는 공기 중 미립자 물질 농도 모니터링에 사용됩니다.

특징:

PMS9103M은 레이저 산란 원리를 기반으로 하는 디지털 범용 미립자 물질 센서입니다. 공기 중의 다양한 직경의 부유 미립자 물질의 수를 단위 부피당 지속적으로 수집하고 계산하여 질량 농도로 변환한 다음 디지털 인터페이스를 통해 출력합니다.

다음은 주요 매개변수에 대한 자세한 설명입니다.

기술 사양

‌미립자 물질 측정 범위‌: 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm의 세 가지 입자 크기 채널을 지원합니다.

입자 계수 효율: 입자 크기 0.3 μm에서 50%, 입자 크기 ≥ 0.5 μm에서 ≥ 98%.

미립자 물질 질량 농도의 유효 측정 범위: 0 - 500 마이크로그램/입방 미터 (PM2.5 표준 값).

미립자 물질 질량 농도의 최대 범위: ≥ 1000 마이크로그램/입방 미터 (PM2.5 표준 값). 1000 μg/m³를 초과하는 값은 실제 측정을 기반으로 해야 합니다.

해상도: 1 마이크로그램/입방 미터 (μg/m³).

일관성: 100 ~ 500 μg/m³ 범위 내에서 ±10% (PM2.5 표준 값); 0 ~ 100 μg/m³ 범위 내에서 ±10 μg/m³.

샘플링 부피: 0.1 리터 (L).

응답 시간: 단일 응답 시간 < 1초, 총 응답 시간 ≤ 10초.

전원 요구 사항: DC 전압: 일반 값: 5.0V, 최소 값: 4.5V, 최대 값: 5.5V; 작동 전류: ≤ 100 mA, 대기 전류: ≤ 2 mA.

데이터 인터페이스 레벨: TTL 레벨, 3.3V 로직 (낮은 레벨 2.7V).

작동 환경: 온도 범위 -10 ~ +60℃, 습도 범위 0 ~ 95% (결로 없음).

보관 환경: 온도 범위 -40 ~ +85도 섭씨.

신뢰성: 평균 고장 간격 (MTBF)은 ≥ 5년입니다.

크기: 최대 48 × 40 × 12 밀리미터 (mm).

인터페이스 정의

PMS9103M은 8핀 인터페이스를 사용합니다. 핀 정의는 다음과 같습니다.

PIN1 (VCC): 양극 전원 공급 (+5V)

PIN2 (GND): 음극 전원 공급

PIN3 (SET): 설정 핀, TTL 레벨 @ 3.3V, 높은 레벨 또는 개방 회로는 정상 작동 상태, 낮은 레벨은 절전 상태

PIN4 (RXD): 직렬 포트 수신 핀, TTL 레벨 @ 3.3V

PIN5 (TXD): 직렬 포트 전송 핀, TTL 레벨 @ 3.3V

PIN6 (RESET): 모듈 재설정 신호, TTL 레벨 @ 3.3V, 낮은 레벨은 재설정

PIN7, PIN8: NC (연결 없음) 주의 사항

센서는 5V 전원 공급 장치가 필요하지만 통신 및 제어 핀은 3.3V 레벨이 필요합니다. 5V 전원 MCU가 연결된 경우 레벨 변환 회로를 추가해야 합니다.

SET 및 RESET 핀에는 내부 풀업 저항이 있으며 사용하지 않을 때는 플로팅 상태로 둘 수 있습니다.

절전 기능을 사용할 때는 팬이 최소 30초 동안 안정화되어야 재시작됩니다. 데이터 정확성을 보장하기 위해 절전 모드에서 깨어난 후 작동 시간은 30초 이상이어야 합니다.

사양:
