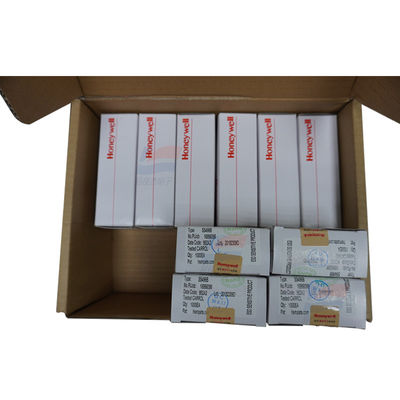

YJJ SS496A 선형 홀 효과 센서 위치 감지 및 모터 제어와 같은 사용 시나리오

제품 설명:

SS496A 선형 홀 효과 센서 위치 감지 및 모터 제어와 같은 시나리오 사용

특징:

SS496A는 하니웰이 출시한 비율형 선형 홀 효과 센서이다. 출력 전압은 자기장 강도에 선형적으로 관련된다.위치 감지 등의 응용 프로그램에 적합합니다., 속도 측정 및 모터 제어. 다음은 공식 및 권위있는 전자 부품 플랫폼에서 통합 된 자세한 매개 변수 설명입니다.

핵심 감지 매개 변수

매개 변수 범주 특정 지표

센싱 타입 비율형 선형 홀 효과, 출력 전압은 자기장 강도에 따라 선형적으로 변합니다

자기장 측정 범위는 -670가우스 ~ +670가우스 (즉, -67mT ~ +67mT)

감수성 전형적 값 1.5mV/G, 일부 자료는 전형적 값 2.7mV/G를 나타내고, 자기장의 미묘한 변화를 정확하게 포착할 수 있다

제로점 출력 전압 0 가우스 자기장, 전형적 값 2.5V ± 0.075V (명소 5V 전원 공급 시나리오와 호환)

출력 전압 범위 최소 0.2V ~ (공급 전압 - 0.2V), 전형적인 0.4V ~ (공급 전압 - 0.4V), 넓은 전압 출력 범위

선형성 선형 오류는 전체 규모의 1.5%를 초과하지 않으며, 자기장 및 전압 변환의 선형 정확성을 보장합니다.

온도 변동 제로점 변동 ±0.04% - ±0.07%/°C, 민감도 변동은 ≤ -0.00% ~ +0.07%/°C 25°C 이하, ≤ -0.02% ~ +0.06%/°C 25°C 이상, 고온 환경에서 안정적인 성능

반응시간 최대 1μs, 고속 동적 자기장 검출 시나리오에 적합

전기 매개 변수

매개 변수 범주 특정 지표

작동 전압 최소 4.5V, 최대 10.5V, 명소 공급 전압은 5V 또는 9V

정적 작동 전류 일반적인 값 8mA, 일부 사양은 최대 8700μA를 나타냅니다. 배터리 전력 장치에 적합한 낮은 전력 소비 특성

최대 출력 전류 최대 10mA, 직접 약간의 작은 부하를 구동 할 수 있습니다, 추가 구동 회로가 필요하지 않습니다

환경 및 물리적 매개 변수

매개 변수 범주 특정 지표

작동 온도는 -40°C~150°C, 산업용 고온 및 야외 낮은 온도 극단적인 환경에 적합

패키지 형태 일반적으로 TO - 92 구멍 포장, 또한 SOT - 23 표면 장착 포장, 3 핀 설계, 용접 및 통합에 편리합니다.

물리적 크기 TO - 92 포장, 길이 4.06mm, 너비 1.6mm, 높이 3mm, 작은 크기, 설치 공간을 절약

설치 방법 구멍을 통한 포장재는 구멍을 통한 설치를 지원하고, 표면 장착 포장재는 표면 장착을 지원하며, 다른 PCB 설계 요구 사항에 적합합니다.

준수 및 다른 매개 변수

매개 변수 범주 특정 지표

준수 인증서 EU ROHS 표준을 준수하고 미국 ECCN에서 EAR99로 분류되며 여러 국가의 전자 장치 준수 요구 사항과 호환됩니다.

핵심 특징: 정확성과 온도 안정성을 향상시키기 위해 통합 레이저 마이크로 조절 필름 저항;출력에 기계적 및 열 스트레스의 영향을 줄이기 위해 네 가지 요소 홀 감지 요소를 사용합니다

애플리케이션 호환성 브러쉬리스 모터 로터 위치 감지, 속도 측정, 산업 제어 및 소비자 전자 시나리오에서 이동 감지또한 고정밀의 자기장 측정 장비에 적합합니다..
