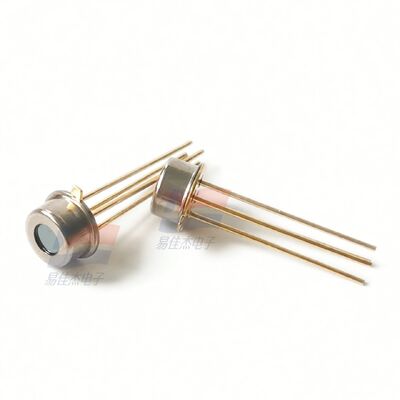

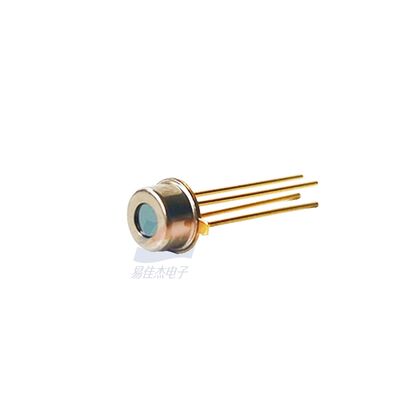

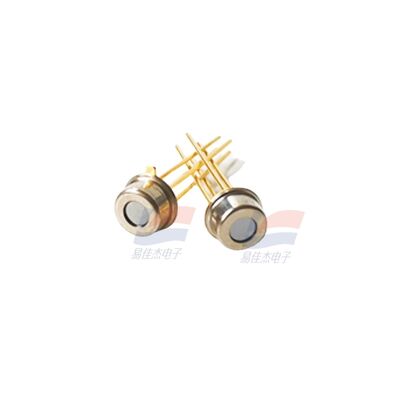

MRT313 MRT511 열전 쌓임 센서 이마 온도 측정기 온도 프로브 비접촉식 온도계 부품

          MRT313 MRT511 열전 쌓임 센서 이마 온도계 온도 프로브 비접촉식 온도계 구성 요소

1. 핵심 작동 원리:

MRT313은 열전 쌓임 효과 및 적외선 방사선 감지 원리를 기반으로 작동합니다:

• 열전 쌓임 센서 칩과 고투과율 IR 필터(8–14 μm 파장에 최적화, 인체의 최대 적외선 방사선 파장과 일치)를 통합합니다.
• 센서가 사람의 이마를 향하면 열전 쌓임 칩이 피부 표면에서 방출되는 적외선 방사선을 흡수합니다. 흡수된 에너지는 열전 쌓임의 핫 접점과 콜드 접점 사이에 온도 차이를 생성하여 비례하는 Seebeck 전압을 유도합니다.
• 출력 전압 신호는 신호 조정 회로(예: 증폭, 보정)를 통해 처리되어 정확한 체온 판독값으로 변환됩니다.

2. 주요 특징:

1. 인체 온도 최적화: 8–14 μm IR 필터는 인체 적외선 방사선에 맞게 조정되어 높은 선택성을 보장하고 주변광 및 기타 열원으로부터의 간섭을 제거합니다.
2. 높은 측정 정밀도: 표준 측정 조건(거리: 3–5cm, 주변 온도: 25°C)에서 온도 측정 오차는 ≤ ±0.2°C로, 의료 및 소비자 등급 온도계의 정확도 요구 사항을 충족합니다.
3. 빠른 응답 시간: T₉₀ 응답 시간 ≤ 300ms로, 오래 기다릴 필요 없이 빠른 온도 판독이 가능합니다.
4. 낮은 전력 소비: 일반 작동 전류 ≤ 10 μA의 초저전력 설계로, 배터리 구동 휴대용 장치(예: 휴대용 이마 온도계)에 적합합니다.
5. 소형 및 쉬운 통합: 소형 SMD 패키지, 경량 구조 및 핀 호환 설계로 PCB 보드에 직접 납땜할 수 있어 소형화된 온도 측정 장비에 이상적입니다.
6. 내장 온도 보상: 실시간 주변 온도 모니터링 및 보상을 위해 통합 NTC 서미스터가 장착되어 다양한 환경 온도(10°C–40°C)에서 측정 정확도를 보장합니다.
7. 안정적인 장기 성능: 낮은 드리프트율 ≤ 0.1°C/년으로, 사용 수명 동안 빈번한 재보정이 필요하지 않습니다.

3. 일반적인 응용 분야:

• 의료 등급 비접촉식 이마 온도계
• 소비자 등급 적외선 체온계
• 스마트 웨어러블 온도 모니터링 장치(예: 온도 감지 기능이 있는 스마트 밴드)
• 공중 보건 온도 선별 장비(단순화된 버전)
