제품 상세 정보:
|
| 넓은 작동 전압 범위: | 3V ~ 24V DC | 극한의 온도 내성: | -40' Ｃ ~ +150' Ｃ |
|---|---|---|---|
| 캡슐화: | TO-92 | 출력 로직 레벨(낮음): | 0.4V DC |
| 강조하다: | SS441R 홀 효과 센서,도어 감지용 단극 홀 센서,의료 장비 유량 센서 |
||

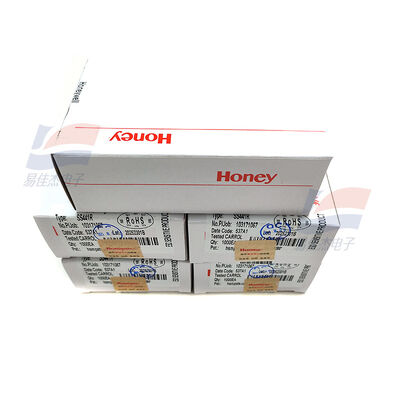

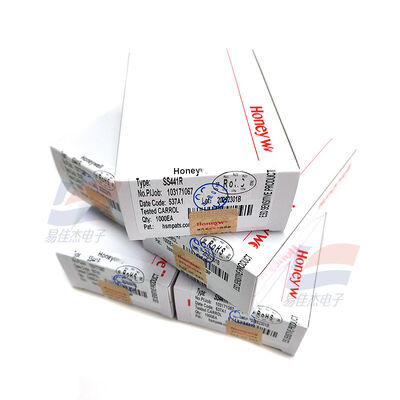

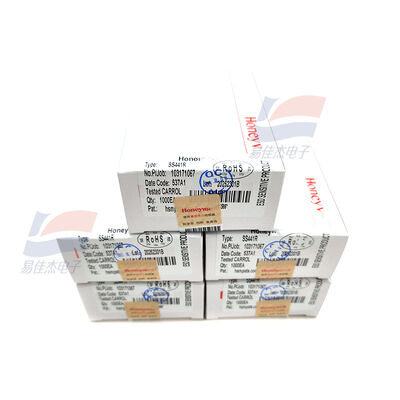

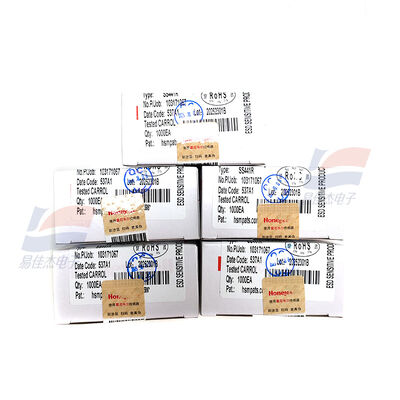

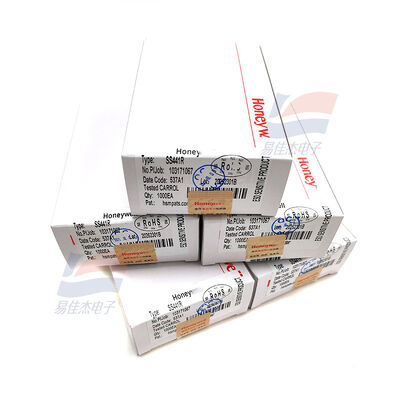

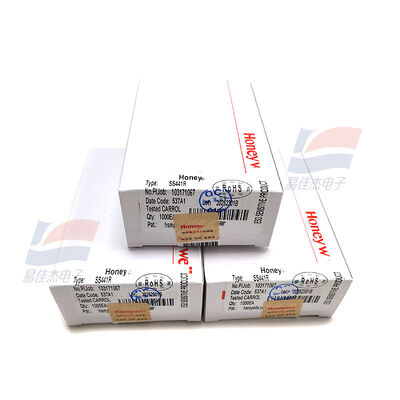

SS441R 도어/리드/커버 닫힘 감지, 유량 감지, 의료 장비용 단극 홀 효과 센서
특징 :
고감도: 일반 작동점 75 G (25°C)
넓은 전압 범위: 3.0 ~ 24 VDC
빠른 응답: 1.5 μs 스위칭 속도
저전력: 공칭 공급 전류 3.5 mA
온도 범위: -40°C ~ +150°C
내장 역극성 보호
안정적인 성능을 위한 열 균형 IC
RoHS 준수
패키지: 플랫 TO-92 (3핀 스루홀)
출력: 전류 싱킹 (최대 20 mA)
응용 분야 :
위치 및 근접 감지
도어/리드 닫힘 감지
속도/RPM 감지 (팬, 모터)
유량 모니터링
밸브/댐퍼 위치 제어
로봇 및 산업 자동화
의료 장비 (병원 침대, 진단 장비)
가전 제품 및 HVAC 시스템
|
파라미터 |
최소 |
일반 |
최대 |
단위 |
테스트 조건 |
|---|---|---|---|---|---|
| 작동 공급 전압 | 3 | - | 24 | V DC | - |
| 공급 전류 | - | 3.5 | 8 | mA | Vcc=24V, 무부하 |
| 최대 출력 전류 | - | - | 20 | mA | 오픈 컬렉터 출력 |
| 자기 작동점 (Bop) | 35 | 75 | 135 | G | 25°C, 남극 |
| 자기 릴리스점 (Brp) | 10 | - | 120 | G | 25°C |
| 자기 히스테리시스 (Bh) | - | 40 | - | G | Bop - Brp |
| 출력 하강 시간 | - | - | 1.5 | μs | - |
| 작동 온도 범위 | -40 | - | +150 | °C | 전체 전압 범위 |
| 보관 온도 범위 | -40 | - | +150 | °C | - |
| 출력 로직 레벨 (낮음) | - | 0.4 | - | V DC | Iout=20mA |
| 핀 간격 | - | 2.54 | - | mm | TO-92-3 패키지 |
