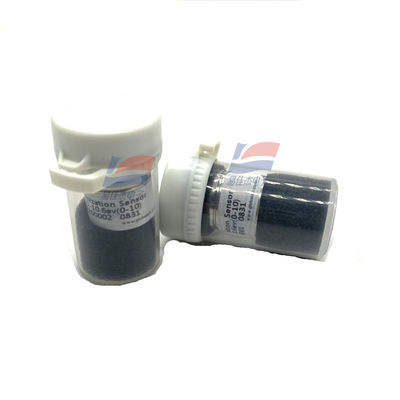

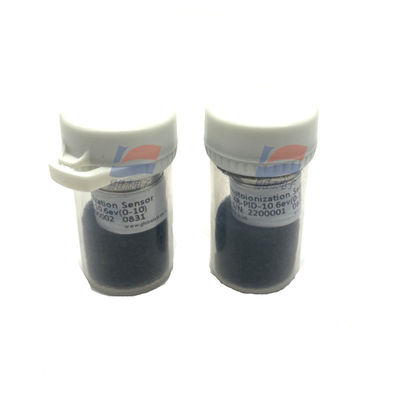

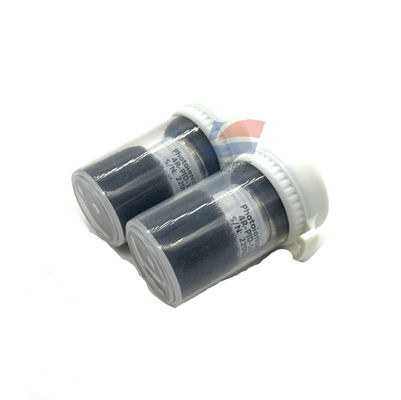

YJJ 4R-PID-10.6ev 환경 모니터링용 광 이온화 (PID) 센서

제품 설명:

YJJ 4R-PID-10.6ev 광이온화(PID) 센서 - 환경 모니터링용

특징:

I. 모델 의미

4R: 4핀 패키지 PID 센서 시리즈

PID: 광이온화 검출 원리

10.6 eV: 자외선 광자 에너지 (가장 일반적인 VOC 검출 램프, 대부분의 유기 용매, 탄화수소, 벤젠 계열, TVOC 포함; 메탄, 에탄은 검출하지 않음)

II. 핵심 기술 매개변수 (전체 버전)

1. 검출 기반

검출 원리: 자외선 이온화 (PID)

여기 램프 에너지: 10.6 eV

검출 가능한 가스: 이온화 에너지가 10.6 eV 미만인 모든 휘발성 유기 화합물 (TVOC)

벤젠, 자일렌, 에탄올, 메탄올, 휘발유, 디젤, 알칸 (C4 이상), 에스테르, 에테르, 아민, 석유 및 가스, 용매 증기; 검출 불가: 메탄, 에탄, 프로판, 수소, CO, H₂S

선택 가능한 측정 범위 (ppm): 0~10 / 0~40 / 0~100 / 0~2000 / 0~6000 / 0~10000 ppm

2. 정확도 및 응답

분해능: 낮은 범위에서 최대 1 ppb; 0~100 ppm: 25 ppb; 0~2000 ppm: 500 ppb

감도: > 40 mV/ppm (낮은 범위), 범위 증가에 따라 감소

응답 시간 T90: ≤ 5초 (매우 빠름)

측정 정확도: ≤ ± 2% FS (교정 지점)

반복성:< 2%

선형성: 우수, 전체 범위 선형 출력

3. 전기 매개변수

전원 공급 전압: DC 3.2~5.5 V (일반적으로 5V)

작동 전류: 일반 30mA

영점 전압: > 20 mV

아날로그 출력: 0.02 ~ 2.0 V (최대 3.3V), 농도에 선형적으로 비례

핀 정의 (3핀)

1번 핀: VCC 전원 양극

2번 핀: VOUT 아날로그 신호 출력

3번 핀: GND 전원 접지

4번 핀: 4R-PID 센서 시리즈 표준 4핀 패키지, 동일 사양으로 직접 교체 가능. 4R-PID, 휴대용/고정형 기기에 적합

온습도 적응성: 강함, 영점 드리프트 작음, 산업용 연속 온라인 모니터링에 적합

중독 없음, 촉매 소모 없음, 수명 측면에서 전기화학 및 촉매 연소 방식보다 우수

III. 제품 특징

초고감도, ppb에서 ppm까지 넓은 측정 범위, 저농도 VOC 정밀 검출

매우 빠른 응답 (≤ 5초), 소모 없음, 비연소 가스, 비파괴 검출

10.6 eV 램프는 산업용 대부분의 유기 용매, 석유 및 가스, TVOC에 대한 가장 넓은 스펙트럼을 포함

표준 4핀 패키지, 동일 사양으로 직접 교체 가능. 4R-PID, 휴대용/고정형 기기에 적합

온습도에 대한 강한 적응성, 작은 영점 드리프트, 산업용 연속 온라인 모니터링에 적합

중독 없음, 촉매 소모 없음, 전기화학 및 촉매 연소 방식보다 수명이 김

IV. 주요 응용 분야

환경 모니터링: TVOC, 포름알데히드, 벤젠 계열, 대기 중 휘발성 유기 화합물, 공장 경계 배출 가스

석유화학 산업: 석유 누출, 탱크 증발, 유기 용매, 화학 작업장 유독 및 가연성 증기 검출

산업 안전: 밀폐 공간, 도장, 인쇄, 스프레이, 제약, 포장 작업장 VOC 폭발 경고

긴급 탐지: 환경 비상, 누출 추적, 현장 유해 화학 물질 신속 탐지

실내 공기: 가정/사무실 TVOC, 장식 오염, 공기 청정기 공기질 모니터링

기기 액세서리: 휴대용 VOC 검출기, 고정형 온라인 모니터링 기기, 가스 분석기 모듈
