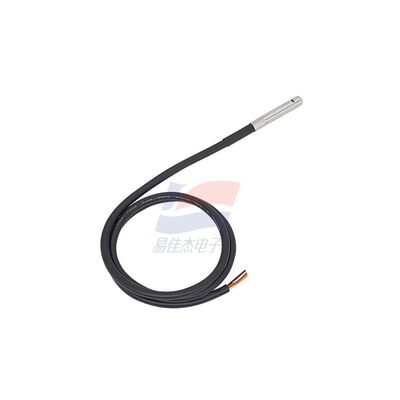

YJJ AHT2415C 산업용 온도 습도 탐사기 304 스테인레스 스틸

제품 설명:

YJJ AHT2415C 산업용 온도 습도 센서 304 스테인리스 스틸

특징:

AHT2415C 표준 버전은 유선 프로브를 사용하며, 304 스테인리스 스틸 하우징, I²C 디지털 출력, 공장 출하 시 완전 보정된 산업용 등급의 온도 및 습도 센서입니다. 접미사 00은 원래 공장 표준 사양(기본 라인 길이 및 포장)을 나타냅니다. 다음은 완전한 공식 파라미터, 전기적 특성, 크기, 핀 구성, 통신, 애플리케이션에 대한 전체 설명과 원본 공장 사양 시트 링크입니다.

I. 제품 개요

브랜드: ASAIR Guangzhou Aosong Electronics

전체 모델명: AHT2415C00 (AHT2415C 표준 버전)

감지 원리: 자체 개발 디지털 통합 칩 내장, 정전 용량식 온도 및 습도 감지

구조: 304 스테인리스 스틸 프로브 + 내부 PTFE 방진 방수 통기성 멤브레인 + 차폐 연장 케이블, 먼지, 응결 및 습기 간섭에 강하며, PCB 직접 납땜 불필요, 외부 설치

공장: 전체 범위 완전 보정, 사용자 2차 보정 불필요

II. 핵심 측정 파라미터 (25℃ 일반 온도 기준)

1. 측정 범위

온도: -30℃ ～ +80℃ (최대 작동 범위: -40~85℃)

상대 습도: 0%RH ～ 100%RH (전체 범위)

2. 측정 정확도 (일반 값)

온도 정확도: ±0.5℃ (25℃)

습도 정확도: ±3%RH (20%~80% RH 범위)

3. 응답 및 드리프트

온도 / 습도 응답 시간 (τ63%): <8초

습도 장기 드리프트: <1% RH / 년, 우수한 장기 안정성

III. 전기적 특성 파라미터 표

파라미터 항목 최소값 일반값 최대값 단위 비고

공급 전압 VCC 2.2 3.3 5.5 V 3.3V/5V 시스템에 대한 넓은 전압 호환성

작동 전류 - 980 - μA 일반 측정 전력 소비

일반 전력 소비 - 3.2 - mW 3.3V 공급

통신 인터페이스 -- I²C -- -- 표준 디지털 직렬 출력

I²C 슬레이브 주소 -- 고정 주소 -- -- 원본 공장 표준 주소

IV. 물리적 치수 및 와이어 사양 (AHT2415C00 표준 구성)

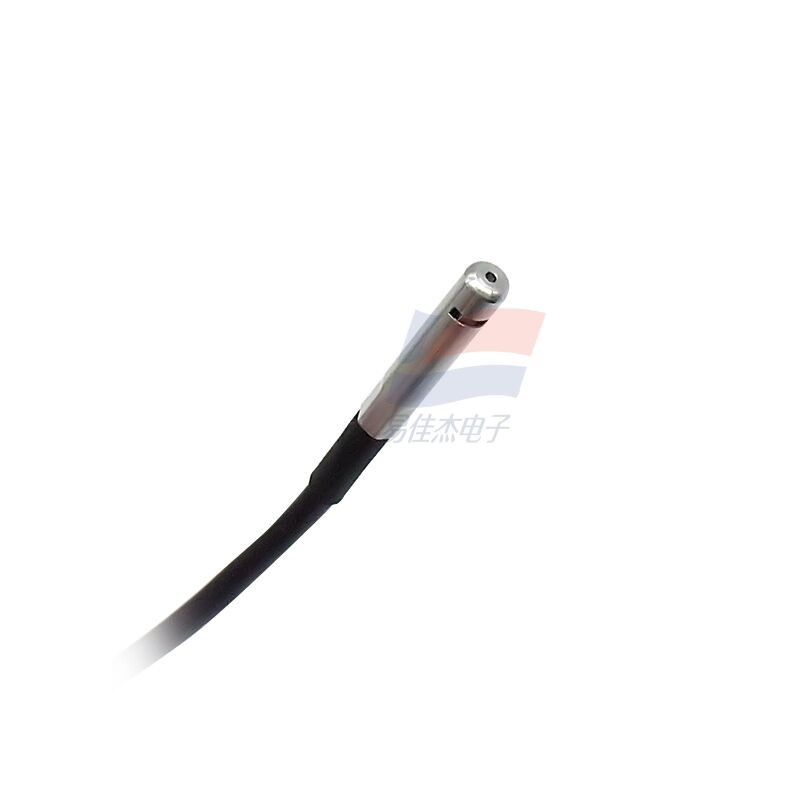

금속 프로브

프로브 직경: Φ5.0 mm

프로브 길이: 30 ± 0.5 mm

연장 케이블 (원본 공장 표준 00 사양)

길이: 550 ± 5 mm (기본 모델, 길이 조절 불가)

와이어 재질: 4코어 차폐 와이어, 간섭 방지

핀 배선 정의 (색상 표준)

빨간색: VCC (전원 양극)

검은색: GND (전원 접지)

흰색: SCL (I²C 클럭 라인)

노란색: SDA (I²C 데이터 라인)

VII. 제품 특징 및 보호

쉘 재질: 304 스테인리스 스틸, 고온 및 저온에 강하고, 화학적 부식 및 기계적 충격에 강함

칩 보호: 프로브 내부에 PTFE 통기성 방진 필름 장착, 먼지, 습기 및 오일 오염 방지, 습하고 먼지가 많은 산업 환경에 적합

성능 장점: 빠른 응답, 빠른 복구, 강력한 전자기 간섭 방지, 작은 온도 드리프트, 우수한 장기 안정성

친환경: RoHS 표준 준수

VIII. 통신 프로토콜 (I²C)

통신 모드: 표준 I²C 직렬 버스

통신 속도: 일반 I²C 클럭 주파수 지원

데이터 형식: 먼저 습도 데이터, 다음 온도 데이터, 체크 비트 포함. 호스트는 완료된 데이터를 읽고 파싱 및 변환하여 실제 온도 및 습도 값을 얻을 수 있습니다.
