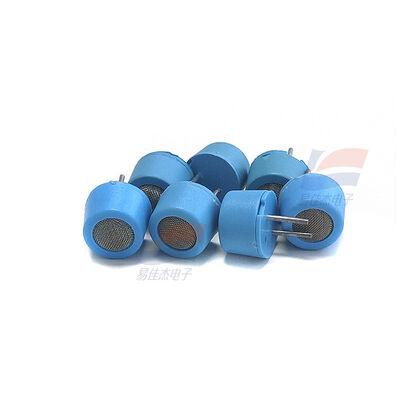

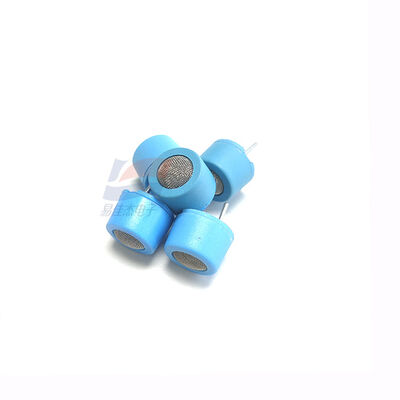

YJJ MQ-D1 반도체 가스 감지 센서 (가정용 가스 누출 감지용)

제품 설명:

YJJ MQ-D1 반도체 가스 감지 센서 가전 가스 누출 감지

특징:

MQ-D1 반도체 연화 가스 가스 센서는 MQ-D 시리즈의 저전력 모델에 속합니다. 다양한 유형의 연화 가스 및 연기를 감지 할 수 있습니다. 저렴한 비용과 간단한 회로,그리고 주로 가정 환경에서 가스 누출을 감지하는 데 사용됩니다..

I. 기본적인 개요

모델: MQ-D1

감지 원리: 금속 산화 반도체 (MOS) 가스 센서, 저항은 연화 가스의 농도가 증가함에 따라 감소하고 아날로그 전압 신호를 출력합니다.

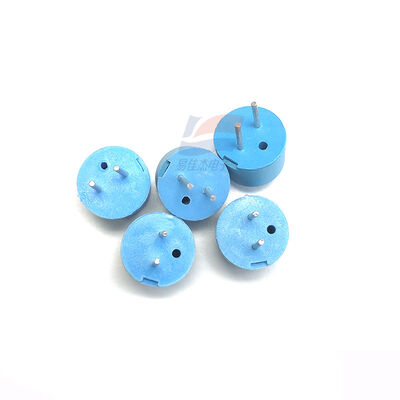

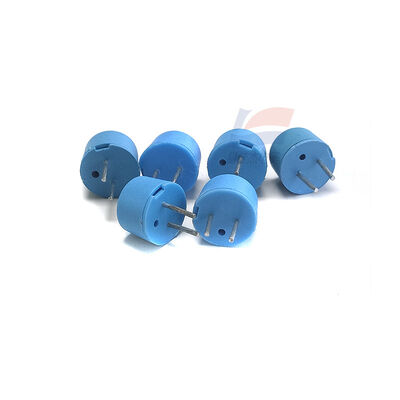

포장: 금속 케이스 TO 포장, 4 핀 (열기 유선 핀 2 + 신호 전극 핀 2)

코어 위치: 전통적인 MQ-2 및 MQ-4에 비해 낮은 전력 소모와 작은 크기와 넓은 스펙트럼의 연화 가스 탐지

II. 검출 된 가스 및 범위

1검출 가능한 가스 (방대 스펙트럼 타입)

천연가스 (메탄 CH4), 가스, 액화화 석유가스 (LPG), 수소, 일산화탄소 (CO), 아세틸렌, 가솔린/케로신 증기, 알칸, 연소, 유기 연화 증기

2측정 범위

500ppm ~ 10000ppm (0.05% ~ 1%), 메탄에 대한 최적의 감수성

캘리브레이션 표준: 0.3% (3000 ppm) 메탄

III. 전기적 매개 변수 전체 (원본 공장 사양)

1전원 공급 및 난방 매개 변수

가열 전압 VH: 6.0V DC

루프 작동 전압 Vc: ≤ 24V DC

표준 부하 저항 RL = 51Ω

난방 전력 소비: 낮은 전력 설계, 일반 MQ 시리즈 센서보다 훨씬 낮습니다.

2가스 센서 전기 특성

깨끗한 공기 출력 전압: V0 = 0.7 ~ 1.6 V

캘리브레이트 된 가스 (0.3% 메탄) 출력 전압: V1 ≥ 2.5 V

반응 시간 (T90): ≤ 30 s (가스가 안정적인 출력 수준에 도달합니다)

회복 시간: ≤ 60 s (가스를 빠져나와 기준값으로 돌아갑니다)

3작업 환경

작동 온도: -10°C +45°C

보관 온도: -20°C ∼ +50°C

환경 습도: ≤ 90% RH (집화 없이)

대기압: 650 ~ 800 mmHg

장기 안정성: 24시간 연속 작동 주기, **±15% 내의 기준 전압 변동**

4핀 정의 (4 핀 유니버설)

1, 2 핀: 난방 선 (VH) (극성 없음)

34 핀: 신호 단말기 (Vc/RL) (가스 센서의 양쪽 끝)

IV. 제품의 주요 특징

낮은 전력 소비: 배터리 전력 및 휴대용 장치에 적합한 D 시리즈의 독점적인 저전력 난방 설계

높은 감수성: 메탄, 액화 가스, 가스, 연기와 유기 연화 증기에 좋은 반응

우수한 장기 안정성, 긴 수명, 환경 간섭에 대한 좋은 저항성

간단한 주변 회로, 단지 난방 전원 공급 + 전압 분기 샘플링을 필요로, 단일 칩 ADC 직접 읽습니다

낮은 비용으로 대용량 가전제품의 대량 생산에 적합합니다.

필요 전열 (정확한 측정을 위해 초기 전원 전열 전열 ≥ 5분)

V. 주요 응용 프로그램 및 응용 시나리오

1핵심 애플리케이션

가구용 가스 누출 경보 (자연가스, 액화가스, 도시가스 누출 감지)

2모든 시나리오에서 확장

가정 보안: 부엌 가스 누출 감지, 가스 온도 기기 / 벽에 장착 된 오븐의 가스 누출 모니터링

산업 및 민간용: 소규모 화성 가스 누출 검사, 파이프 라인 가스 누출 탐지

환경 모니터링: 실내에서 가연 가스, 연소 및 가연 증기 초과 제한을 감지

소형 가전 통합: 가스 오븐 안전 보호, 건조 / 난방 장비를위한 가스 안전 모듈

간단한 장비: 휴대용 가스 탐지기, 차고 / 지하 연화 가스 모니터링, 간단한 연소 알람
