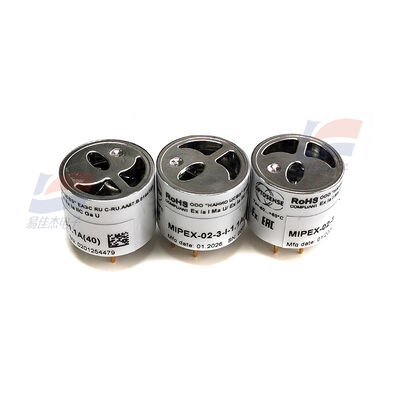

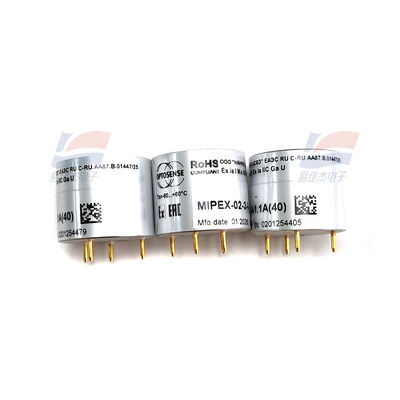

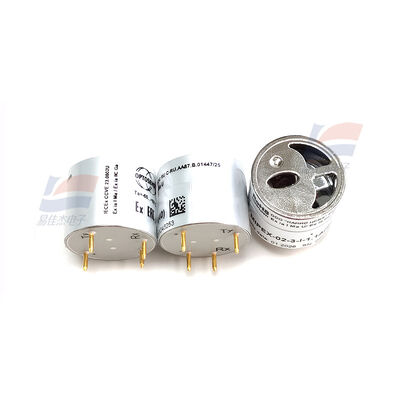

YJJ Mipex-02-3-I-1-1A (40) NDIR 비분산 적외선 석탄 광산용 광학 가스 센서

제품 설명:

YJJ Mipex-02-3-I-1-1A (40) NDIR 비분산 적외선 광학 가스 센서 (탄광용)

특징:

감지 원리: NDIR 비분산 적외선 광학 가스 센서 (메탄 CH₄ 특화)

모델 접미사 해독

02: MIPEX-02 기본 시리즈 (소형 저전력 적외선)

3: 스테인리스 스틸 금속 케이스 (방폭 구조)

I: Class I 광산 방폭 (탄광 지하용 Class I 방폭)

1: 측정 범위 사양

1A: 하드웨어 버전, 핀 정의, 펌웨어 구성

(40): 범위 0 - 40% VOL 메탄 (CH₄), 탄광용 전용 고범위 버전

I. 기본 개요

감지 가스: 메탄 CH₄ (천연가스, 탄광가스), 탄화수소의 교차 간섭에 대한 높은 내성

방폭 등급: Ex ia I Ma (광산 지하 본질안전 방폭, Zone 0 적용 가능), 광산 전용 최고 방폭 등급

구조: Φ20mm 마이크로 실린더, 4핀 직선 플러그 핀, 완전 밀봉 스테인리스 스틸 가스 챔버, 내장 적외선 광원 + 검출기 + MCU, 온도 보상 장착

핵심 포지셔닝: 탄광 가스 및 천연가스용 고범위 저전력 적외선 메탄 센서, 촉매 연소식 대체, 중독 방지, 매우 긴 수명, 산소 부족 고장 문제 없음

II. 모델 코드 평문 완전 해석

MIPEX-02 - 3 - I - 1 - 1A (40)

기본 시리즈 쉘 방폭 등급 범위 설정 하드웨어 버전 최종 범위

02: NDIR 적외선 메탄 3 = 스테인리스 스틸 I = 탄광 Class I 1 = 대범위 1A = 펌웨어 (40) = 0 - 40% VOL CH₄

III. 핵심 측정 파라미터 (공장 출하 사양)

1. 범위 및 정확도

측정 가스: 메탄 CH₄ (가스)

측정 범위: 0 - 40% VOL (40) (전용 범위)

측정 정확도: ±0.2% VOL (0 - 5%); ± 전체 범위 1.5% (전체 범위)

해상도: 0.01% VOL

선형성: <1% FS, 내장 공장 선형성 보정

교차 간섭: 에탄, 프로판 등 알칸에 대한 간섭 낮음, 메탄에 대한 높은 선택성

2. 응답 및 예열

예열 시간: ≤120초 (전원 켜기 안정화)

응답 시간 T90: ≤5초 (먼지 필터 없음); ≤15초 (먼지 필터 있음); ≤8초

복구 시간: ≤8초

장기 드리프트: <0.5% FS / 년

IV. 전체 전기 파라미터

1. 전력 소비 (초저전력 소비, 배터리 전원 공급 선호)

작동 전압: 3.0 - 4.5 V DC (일반 3.3V)

평균 작동 전류: <0.5mA

전체 전력 소비: <1.5 mW (업계 최저 전력 소비 적외선 센서)

절전 모드 소비 전력: μA 레벨

2. 신호 출력

통신 인터페이스: 전체 디지털 UART (직렬 포트 TTL)

전송 속도: 기본 9600 bps

데이터 형식: 8N1 (8 데이터 비트, 1 정지 비트, 패리티 없음)

내장: 온도 보상, 대기압 보상, 데이터 보정 저장, 농도 값 직접 출력, 외부 알고리즘 변환 불필요

3. 작동 환경 파라미터

작동 온도: -40℃ ～ +60℃ (I Class 광온 광산 에디션)

환경 습도: 0 - 98% RH (결로 없음)

대기압: 80 - 120 kPa

보호 등급: IP54, 방진 및 방수, 내장 가스 챔버 방수 증기

보관 온도: -55℃ ～ +60℃

V. 물리적 치수 및 구조

형상 치수: Φ20.3 mm × 16.6 mm (핀 제외)

쉘: 304 스테인리스 스틸 (모델 3 사양), 견고함, 충격 방지, 광산용 방폭 쉘

무게: 16.6 g (스테인리스 스틸 에디션)

핀: 4핀 표준 직선 삽입 금속 핀, PCB 직접 납땜

설계 수명: ≥10년 (적외선 광학 부품 소모품 없음, 촉매 중독 및 열화 없음)

VI. 폭발 안전 인증 (핵심 광산용 자격)

폭발 표준: Ex ia I Ma (IEC 60079 광산 Class I, 본질안전, 최고 폭발 보호 등급, 광산 0 구역 사용 가능)

적용 대상: 탄광 지하, 메탄 위험 환경, 전기 스파크 없음, 폭발 위험 없음

촉매 연소 센서의 단점: 실리콘 중독에 강함, 고농도 가스 충격에 강함, 산소 부족 고장 없음

VII. 제품 핵심 장점

전용 대범위 (40): 0 - 40% VOL, 광산 가스의 모든 위험 구간 포함 (폭발 하한 5% VOL)

최고 광산용 방폭: Ex ia I Ma, 유일하게 준수되는 광산 지하 적외선 메탄 센서 솔루션

초저전력 소비 <1.5mW, 배터리 구동 휴대용, 무선 모니터링 장비와 호환

광학 원리 장점: 10년 수명, 촉매 중독 없음, 높은 안정성, 매우 작은 온도 드리프트

내장형 전체 보상: 내장 온도 및 대기압 보상, 공장 보정, 단일 칩 직접 농도 판독

스테인리스 스틸 견고한 쉘, 방진, 습기, 지하의 열악한 환경

디지털 UART 출력, 회로 매우 단순, 외부 신호 컨디셔닝 회로 불필요

VIII. 주요 응용 및 적용 시나리오

1. 핵심 응용 탄광 지하 메탄 농도 모니터링, 천연가스 대범위 누출 감지, 광산 안전 조기 경보

2. 응용 세분화

석탄 채굴 및 광업 (주요)

지하 가스 검사 장비, 휴대용 가스 감지기

고정식 가스 센서, 광산 안전 모니터링 변전소, 터널 내 온라인 가스 모니터링

탄광 굴진면, 발파면, 터널, 밀폐 구역의 가스 초과 경보

석유 및 가스 에너지 산업

장거리 천연가스 파이프라인, 스테이션 대범위 누출 모니터링

유전, 정유 및 화학 플랜트 지역의 메탄 고농도 감지

산업 보안 장비

고정식 가연성 가스 감지기, 산업용 가스 분석기

변압기 오일 내 메탄 (유가스 고장) 모니터링

휴대용 / 무선 장치

저전력 배터리 구동 핸드헬드 감지기, IoT 무선 가스 모니터링 노드
