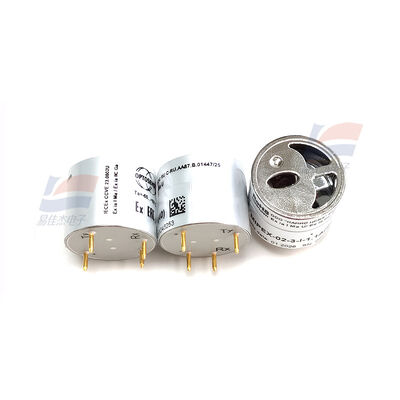

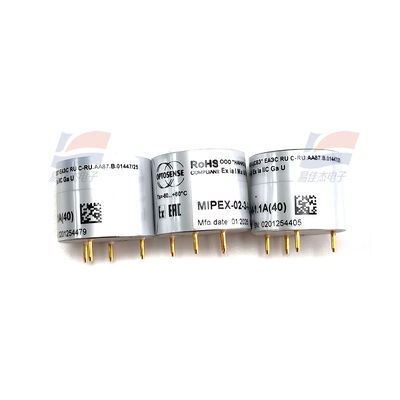

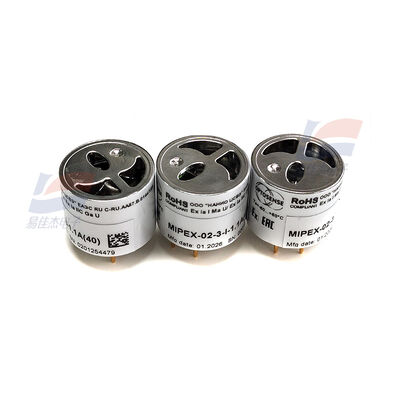

YJJ MIPEX-02-1-II-1.1A (21) 석유 및 가스 에너지용 저전력 NDIR 비분산 적외선 광 가스 센서

제품 설명:

YJJ MIPEX-02-1-II-1.1A (21) 석유 및 가스 에너지용 저전력 NDIR 비분산 적외선 광 가스 센서

특징:

센싱 원리: NDIR 비분산 적외선 광학 (화학 중독 없이 메탄 CH4에 특이하며, 긴 수명)

모델 코드 전체 해체 (원래 공장 규칙에 따라) 일반 텍스트

MIPEX-02 - 1 - II - 1.1A (21)

기본 시리즈 주택 폭발 방지 등급 펌웨어 버전 전용 범위

02: 소형 저전력 적외선 메탄 센서

1: ** 껍질 1호: 금속 스테인리스 스틸 껍질**

II: **II급 폭발성 (지상 산업용 폭발성, 지뢰가 아닌) Ex ia IIC Ga**

1.1A: 하드웨어 회로, 핀 정의, 공장 계정 펌웨어 버전

(21): **역량 0~21% VOL 메탄 CH4**

검출 된 가스: 메탄 CH4 (자연가스, 바이오가스, 파이프라인 가스), 높은 선택성, 에탄 / 프로판 교차 간섭에 저항성

구조: 4pin 직선 삽입, 완전히 밀폐 된 적외선 가스 챔버, 내장 된 광원 + 탐지기 + MCU, 온도 / 대기 압력에 대한 완전한 보상, 공장 캘리브레이션

II. 기본 측정 매개 변수 (원래 공장 기준 25°C)

1범위와 정확성

측정 범위: 0~21% VOL 메탄 (CH4) (대역을 제외한 (21) 후함)

측정 정확도: ±0.2% VOL (0~5% 간격); ≤ 전체 범위 1.5% FS (전 범위)

해상도: 0.01% VOL

선형성: <1% FS

교차 간섭: 탄화수소 혼합물, CO, 수증기, 메탄과의 최소한의 간섭

2반응 특성

전원 켜기 전열 시간: ≤ 120s (2분)

반응 시간 T90: ≤ 5초 (먼지 필터 없이); ≤ 15초 (먼지 필터)

회복 시간: ≤ 8초

연간 변동: <0.5% FS / 년, 우수한 장기 안정성

전체 전기 매개 변수

1전력 공급 및 전력 소비 (극히 낮은 전력 소비, 배터리 전력 공급이 선호됩니다)

작동 전압: 3.0 ~ 4.5V DC (일반 3.3V)

평균 작동 전류: <0.5mA

전체 전력 소비: <1.5mW (MIPEX-02 시리즈 통일 초저전력 소비)

잠자리 정적 전력 소비: μA 수준

2신호 출력

통신 인터페이스: 디지털 UART (TTL 시리즈 포트)

일련 포트 매개 변수: 바우드 속도 9600bps, 형식 8N1 (8 데이터 비트, 1 스톱 비트, 패리티가 없습니다)

내장 기능: 온도 보상, 대기 압력 보상, 공장 캘리브레이션 데이터 저장, 일련 포트 실제 농도 값의 직접 출력외부 알고리즘 변환이 필요하지 않습니다.

3환경 작업 매개 변수

작업 온도: -40°C +60°C 넓은 온도 산업용

환경 습도: 0 ~ 98% RH (집화되지 않습니다)

대기 압력: 80 ~ 120 kPa

보호등급: IP54, 먼지 방지, 물 증기 방지

보관 온도: -55°C +60°C

IV. 폭발 방지 등급 (동본은 이전 석탄 광산 모델과 다릅니다)

폭발성 인증: Ex ia IIC Ga (II급 산업용 토지 내재적으로 안전 폭발성)

폭발 적용 가능: 공장, 석유 및 가스, 화학물질, 야외 위험 지역 (0 구역 일반)

이전 모델 을 구별 하는 것:

I = I급 석탄 광산 지하 특수 (Ex ia I Ma)

II = II급 산업용 화염성 및 폭발성 환경 (Ex ia IIC Ga), 화학물질, 석유 및 가스, 천연가스 역에서 사용할 수 있습니다

V. 물리적 차원 및 구조적 매개 변수

전체 차원: Φ20.3 mm × 16.6 mm (핀을 제외)

껍질 재료: 껍질 번호 1 사양 = 304 스테인리스 스틸 금속 껍질, 강하고 충격 저항성, 먼지 방지, 습도 방지

무게: 16.6g (무화강 껍질 버전)

핀: 4Pin 금으로 칠한 직렬 삽입 핀, PCB 직접 용접 설계 서비스 수명: ≥ 10 년 (추상 광학, 촉매 및 독감 완화 없이,촉매 연소 센서보다 훨씬 길다)

VI. 주요 제품 장점

전용 넓은 범위 0 ~ 21% VOL: 천연 가스 폭발의 전체 범위를 포함합니다 (메탄 폭발의 하위 제한 5% VOL, 상위 제한 15% VOL), 범위를 넘는 누출 모니터링과 호환됩니다.

산업용 최고 수준의 폭발 방지 Ex ia IIC Ga: Ground 0 구역 폭발 방지, 화학물질 / 석유 및 주유소 사용에 적합

극히 낮은 전력 소비 < 1.5mW, 배터리 전동 휴대용 무선 IoT 모니터링 장비와 완벽하게 호환됩니다.

NDIR 광학 원리: 실리콘 중독, 고농도 충격 손상, 산소 결핍 장애, 10 년 수명

내장된 완전 보상 + 공장 캘리브레이션, 단일 칩 직접 직렬 포트 집중을 읽습니다, 주변 회로는 매우 간단합니다

비료, 습기, 그리고 가혹한 산업 환경 에 저항 하는 스테인레스 스틸 가구

VII. 주요 응용 및 응용 시나리오

핵심 애플리케이션

지상의 산업용 천연가스 (메탄) 광범위한 누출 모니터링, 가스 안전 탐지, 가스 및 석유 화학 폭발 방지 환경 가스 모니터링

적용 분야 분할

석유 및 가스 에너지 산업 (주력)

천연가스 장거리 파이프 라인, 게이트 스테이션, 압력 조절 스테이션, 현장 스테이션 누출 모니터링

석유 현장, 정제 및 화학 시설, 가스 보일러 방에서 메탄 초한도 검출

도시 가스 파이프 라인, 도시 주유소 안전 모니터링

산업안전

고정 연료가스 탐지기, 산업용 가스 온라인 분석기

화학 작업장, 폭발 방지 공장, 밀폐된 공간에서 메탄 농도 모니터링

휴대용 / IoT 장치

배터리로 작동하는 휴대용 가스 탐지기, 휴대용 검사장치

저전력 소비 무선 가스 모니터링 노드, LoRa/NB-IoT IoT 센서

다른 시나리오

바이오 가스 발전소, 하수 처리 시설의 아에로브 탱크에서 메탄 모니터링

보일러, 가스 발전기, 산업용 오븐 가스 안전 보호
