제품 상세 정보:
|
| 범위: | 0~15N(1.53kgf) | 산출: | 디지털 I2C |
|---|---|---|---|
| 전원공급장치: | 3.3V DC | 정확성: | ± 2% FSS |
| 온도 범위: | -40C - +85C | 크기: | 5mm × 5mm × 2.3mm |
| 삶: | 1,000,000이지 사이클 | 인터페이스: | 스테인레스 스틸 볼 접촉 |
| 강조하다: | 스트레인 메이저 힘 센서,디지털 스테인리스 스틸 센서,마이크로 힘 센서 15N |
||
제품 설명:

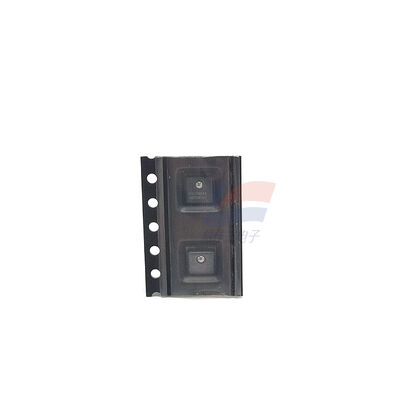

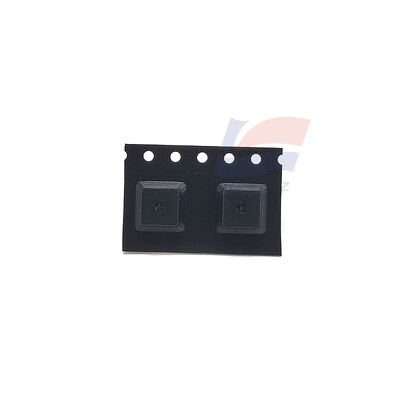

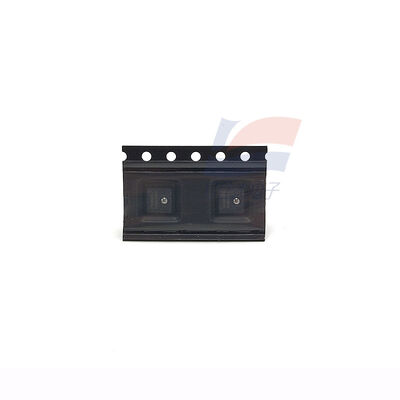

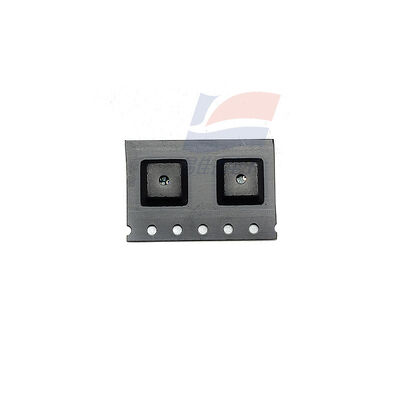

YJJ FMAMSDXX015WC2C3 스트레인 게이지 디지털 스테인리스 스틸 볼 접촉식 마이크로 힘 센서 15N (1.53kgf)
특징:
1. 주요 매개변수 (표준 버전) 표
매개변수 값 비고
모델 FMAMSDXX015WC2C3 마이크로포스 FMA 시리즈
범위 0 - 15N (1.53kgf) 압축력 측정, 과부하 보호 3배 범위
출력 디지털 I2C (주소 0x28) 20% - 80% 전송 기능
전원 공급 장치 3.3V DC (±10%) 전력 소비 14mW
정확도 ±2% FSS (일반) 비선형성, 히스테리시스 보정됨
온도 범위 -40℃ - +85℃ 전체 온도 범위 보상 (5℃ - 50℃ 최적)
크기 5mm × 5mm × 2.3mm 초소형 표면 실장형, 밀집 설치에 적합
수명 1,000,000 사이클 산업 등급 신뢰성
인터페이스 스테인리스 스틸 볼 접촉 직접 기계적 커플링, 안정적이고 내구성 있음
인증 RoHS, ISO 9001 환경 보호 규정 준수
II. 작동 원리
압전 저항 효과 기반: 실리콘 기반 민감 소자가 외부 힘에 의해 변형될 때, 저항 값이 힘에 따라 선형적으로 변합니다.
내장 ASIC 칩: 오프셋, 감도, 온도 드리프트 및 비선형성에 대한 공장 보정이 완료되어 외부 회로 보상이 필요 없습니다.
스테인리스 스틸 볼을 통해 감지 코어로 힘이 전달되며, 압력에 비례하는 디지털 신호(I2C)가 출력되어 강력한 간섭 방지 기능과 쉬운 통합이 가능합니다.
III. 일반적인 응용 분야 (시나리오 기반)
1. 의료 장비 (고정밀 + 고신뢰성)
주입 펌프 / 주사 펌프: 압력 피드백, 파이프 막힘 감지, 주입 정확도 및 안전 보장.
투석기: 유체 압력 모니터링, 파이프라인 막힘 경고.
휴대용 의료 장비: 소형 힘 제어 상호 작용 (예: 수술 도구 힘 피드백).
2. 산업 자동화 및 로봇 공학
로봇 엔드 이펙터: 잡는 힘의 정밀 제어 (낙하 방지 / 으깨짐 방지), 조립 힘 모니터링.
키 / 스위치 교체: 촉감 감지, 힘 정도 인식 (예: 제어판, 가전 제품 버튼).
얇고 가벼운 재료 감지: 필름 / 종이 장력, 접착 압력 측정.
3. 소비자 전자 제품 및 지능형 상호 작용
스마트 장치용 압력 감지 키: 힘 수준 응답 (예: 게임 컨트롤러, 터치 펜).
웨어러블 장치: 접촉 힘 모니터링, 자세 인식.
4. 테스트 및 측정
미세 압력 / 힘 값 보정: 실험실 정밀 힘 참조, 제품 촉감 테스트.
사양:
| 측정 범위 | 0~15N(1.53kgf) |
| 출력 신호 | 디지털 I2C |
| 영점 오프셋 | ≤ 0.5 mV |
| 총 전력 소비 | < 1.5 mW |
| 응답 시간 (T90) | ≤ 15 s |
