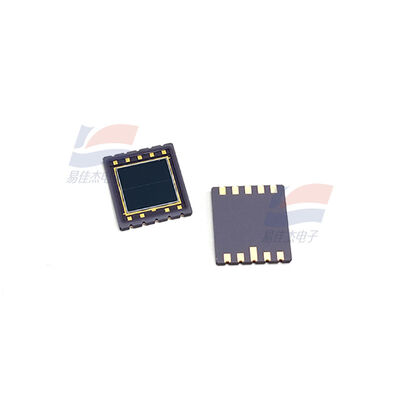

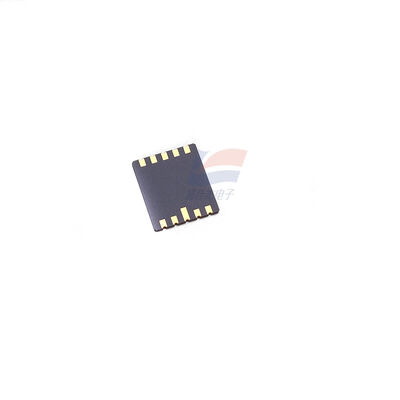

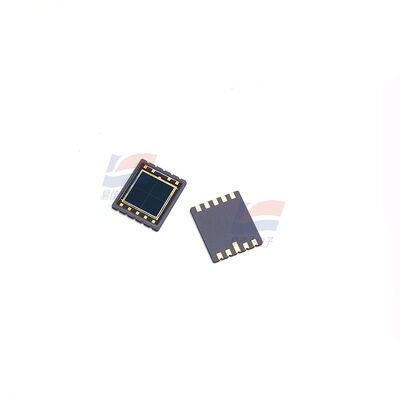

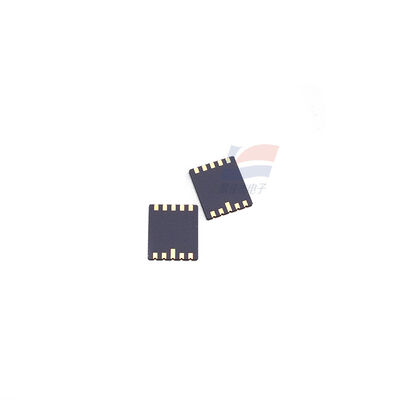

YJJ S5981 실리콘 PIN 포토다이오드 10x10mm 근적외선 감지용

제품 설명:

YJJ S5981 실리콘 PIN 광 다이오드, 10×10mm, 근 적외선 검출

특징:

S5981 실리콘 PIN 광다이오드, 표면 장착 (SMD) 애플리케이션에 특별히 설계, 주로 광 축 캘리브레이션, 위치 감지,레이저 정렬.

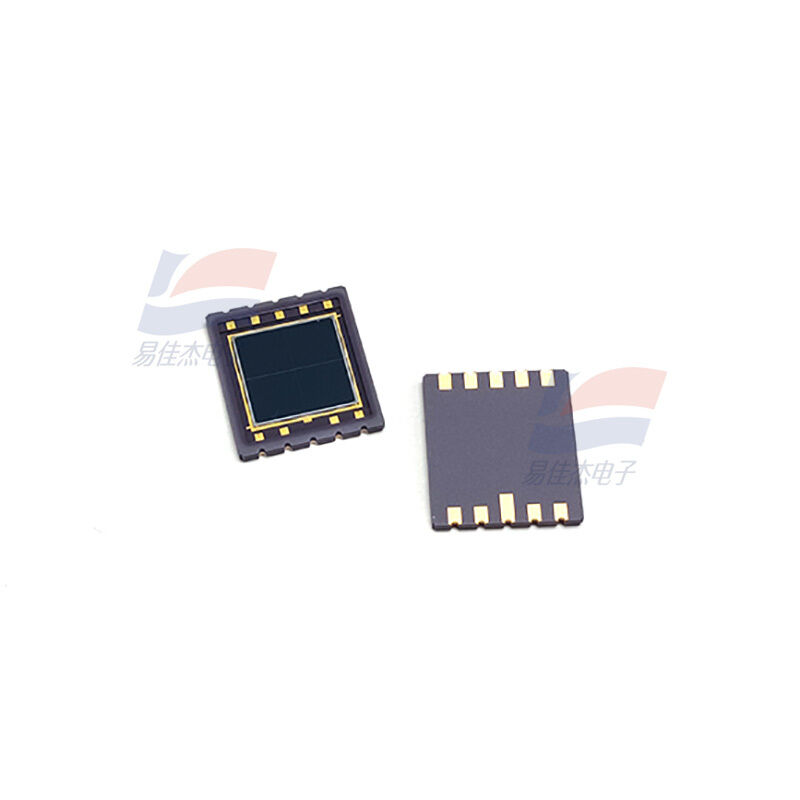

S5981 광다이오드
1주요 매개 변수 (Ta = 25°C)
모델: S5981
타입: 4차원 실리콘 PIN 광다이오드
광 민감 영역: 10 × 10 mm (모든 사각지대에 동일, 사각지대에 5 × 5 mm)
스펙트럼 반응: 320 ~ 1100 nm (우파선 ~ 근 적외선)
하마마쓰 포토닉스 회사
피크 파장: 960nm
반응 계수: 0.72 A/W @ 960 nm
암흑 전류: ≤ 4 nA (@ VR = 10V)
연결점에서의 용량: 35 pF (@ VR = 10V, f = 1 MHz)
차단 주파수: 20MHz
소음 동등 전력: 1.9 × 10-14 W/Hz1/2
패키지: 세라믹 SMD, 두께 1.26 mm
작동 온도: -40°C ~ +85°C
저장 온도: -40°C ~ +100°C
특징: 4 쿼드란트 분할, 큰 광 민감 영역, 초 얇은 SMD, 납 없는 리프록 용접
2구조와 핀
4차원 구조: 빛나는 표면은 4개의 독립적인 사분위 (A/B/C/D) 로 나뉘어 있고, 각각은 광전류를 출력할 수 있습니다.
핀: 총 5개 (4개의 신호 경로 + 1개의 공통 단말기), SMD 재흐름 용접을 지원합니다.
장점: 빛의 강도와 빛 지점 위치를 동시에 감지, 기계 스캐닝이 필요하지 않습니다
3전형적인 응용 프로그램
레이저 광축 캘리브레이션 / 정렬
레이저 표시, 용접, 절단 장비의 위치 및 오프셋 모니터링
광 플랫폼, 망원경, 레이저 레이더 광 축 폐쇄 루프 수정
위치 민감 탐지 (PSD 대안)
중추 오프셋 측정 빛 점, 각 편차 탐지
로봇 비전, 작업 부품 정렬, 정확한 이동 감지
레이저 전력 / 에너지 모니터링
905nm/980nm/1064nm 레이저 파워의 실시간 탐지
광섬유 통신, 레이저 의료 장비에 대한 빛 강도 모니터링
광학 측정기
스펙트럼 광대 측정기, 컬러 측정기, 방사선 측정기
환경광 모니터링, 산업용 카메라에 대한 노출 제어
자동차 / 산업 자동화
차량 레이저 레이더 (LiDAR) 수신기, 장애물 회피 센서
자동 조종 차량 (AGV) 의 탐색 및 위치 설정
