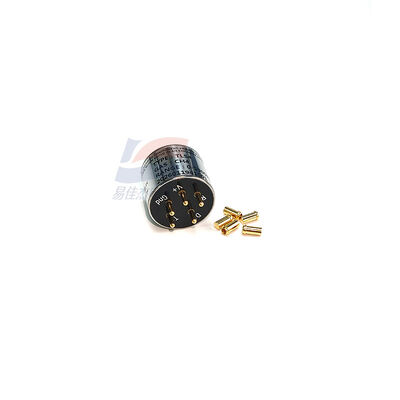

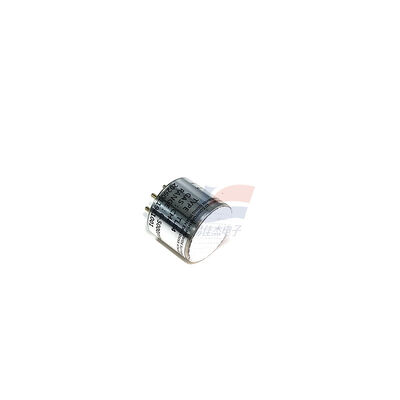

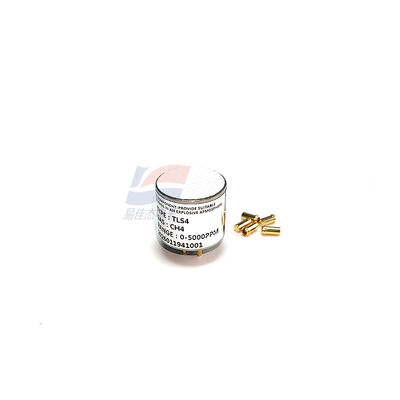

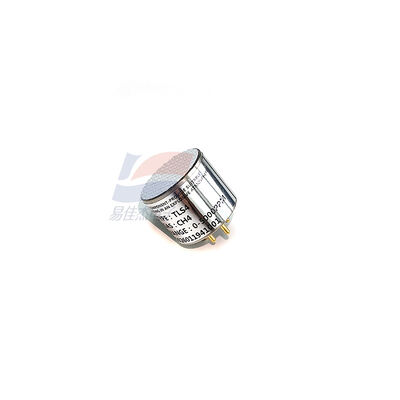

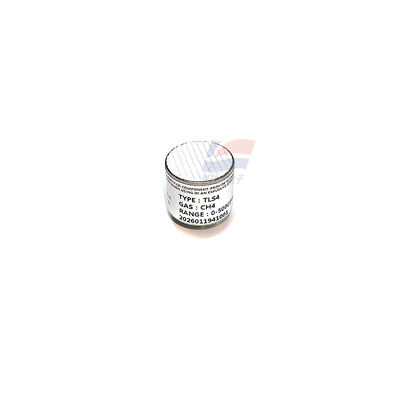

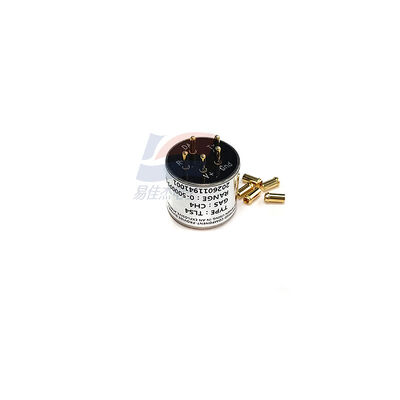

석유화학 산업용 TDLAS 원리 기반 YJJ TLS4 CH4 0-1% VOL 레이저 메탄 센서

제품 설명:

YJJ TLS4 CH4 0·1% VOL 레이저 메탄 센서 석유화학 산업용 TDLAS 원리에 기반

특징:

모델: TLS4 CH4 (MST / Weisheng / Huai'an, 4 시리즈 표준 패키지)

타입: TDLAS 조정 가능한 레이저 흡수 분광, 높은 정밀도, 긴 수명, 캘리브레이션이 필요하지 않은 메탄 센서.

I. 핵심 매개 변수 (25°C, 표준 조건)

검출된 가스: 메탄 CH4 (1653.7nm 레이저)

범위: 0~1% VOL (10,000 ppm), 0~5% VOL, 0~100% VOL (선택)

정확성: 0~1% VOL: ±0.03% VOL; 1%~100% VOL: ±5% 실제 값

해상도: 0.01% VOL

반응 시간 T90: ≤ 20 s

전열 시간: < 10 s

작동 전압: 3.0~5.5 VDC (보통 3.3V/5V)

작동 전류: < 100mA (평균)

출력 신호: TTL 직렬 포트 (3.3V) + 아날로그 출력 0.4V2V 듀얼 출력

작동 온도: -5°C ~ +55°C (특별 - 40°C ~ +70°C)

습도: 0%~95%RH (집화 없이)

보호 수준: IP65 (304 스테인리스 스틸 가구)

수명: > 5년 (공중, 정정 없이)

간섭 저항성: 메탄에만 반응하며, CO, H2S, 수증기, 먼지에 영향을 받지 않습니다.

II. 주요 특징 (발전기 / NDIR와 비교)

독특한 선택성: 교차 민감성이 없으며 복잡한 환경 (화학 / 부엌) 에서 안정적입니다.

긴 수명: 5년 +, 촉매 센서보다 2~3배 더 길다 (1~2년)

캘리브레이션이 필요하지 않습니다: 공장 캘리브레이션, 장기 이동 < 1%/년, 낮은 유지 보수 비용

본질적으로 안전: 레이저 원리, 촉매 연소 위험이 없으며 폭발 방지 시나리오에 선호됩니다.

표준 패키지: 4 핀 크기 (φ20 × 16mm), 촉매 / NDIR 센서의 직접 교체

III. 전형적인 응용 (고밀도의 메탄 탐지)

가스 안전 (국가용 / 상업용)

부엌/호텔: 메탄 (가스) 누출 경고, 폭발 방지

시립 파이프 라인: 지하 파이프 갤러리 / 밸브 우물 0~100% LEL 누출 모니터링

보일러실/가스 장비: 발화 장애 누출 경보

석유화학

굴착 플랫폼/집집소역: 메탄 누출 감지 (폭탄 보호 구역)

정제 및 화학 공장: 공정 파이프 라인 / 저장 탱크 ** 높은 농도 CH4 (0% 100% VOL) ** 모니터링

폐수 처리: 메탄 (CH4/CO2) 농도 모니터링

에너지 / 전력

탄광 메탄 / 셰일 가스: 0~100% VOL 메탄 농도 분석

바이오가스 생산: 가스 저장 탱크 / 가스 파이프 라인에서 CH4 온라인 모니터링

배터리 방: 메탄 축적 폭발을 방지

산업용 폭발 방지 장비

촉매 센서 교체: MSA, Hon 등 휴대용 / 고정 검출 기기

석탄 광산/광산: 지하 메탄 (가스) 검출 (내적 안전성 유형)

사양:
