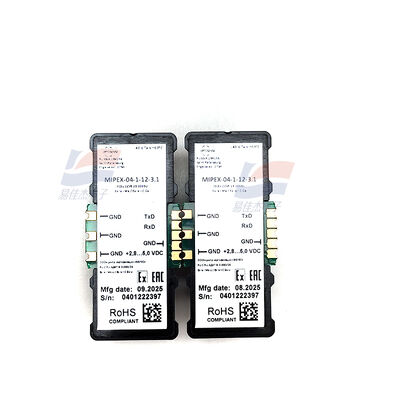

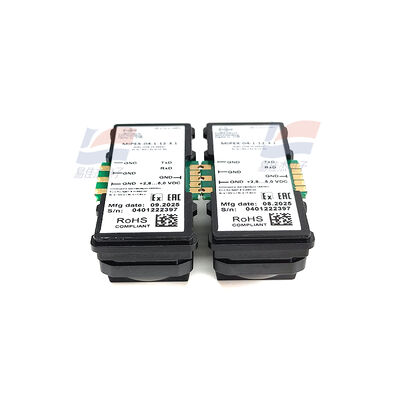

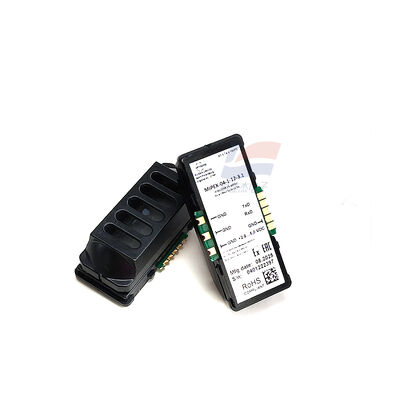

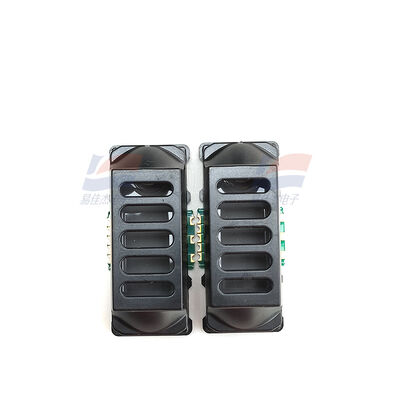

YJJ MIPEX-04-1-12-3.1 초저전력 NDIR 메탄/프로판 센서 휴대용/배터리 전동 장비

제품 설명:

YJJ MIPEX-04-1-12-3.1 휴대용/배터리 구동 장비용 초저전력 NDIR 메탄/프로판 센서

특징:

I. 모델 분해(MIPEX-04-1-12-3.1)

MIPEX-04: 시리즈(초저전력 NDIR, CH4/C3H8) mipex-tech.com

1: 가스 유형 → 1 = CH4 메탄; 2 = C3H8 프로판

12: 범위 → 12 = 0~100% Vol CH4; 0~2.5% Vol(프로판)과 같은 기타

3.1: 하드웨어 버전/펌웨어(버전 3.1)

II. 핵심 매개변수(MIPEX-04-1-12-3.1, CH4 0~100% Vol)

1. 측정 성능

측정 가스: CH4(메탄)

범위: 0~100% Vol(전체 농도)

정확도: ±0.1% Vol 또는 ±5% Reading(더 높은 값 선택, 20–25°C)

반복성: ≤±3%FS

응답 시간 t90: ≤30초

분해능: 0.01% 권

2. 전기적 특성 (저전력 중요)

전원 공급 장치: 2.8–5.0 VDC(3.3V 권장)

평균 전류: <35μA(≥0.1mW), 배터리 사용 가능 **>2년**

피크 전류: ≤2mA

인터페이스: UART(디지털, 선형 + 온도 보상 출력)

3. 환경적, 물리적

작동 온도: -40°C ~ +60°C

습도: 0~98% RH(결로 없음, 높은 내습성)

압력: 80~120kPa

크기: 52×24×18mm; 무게: 11~13.5g

쉘: 폴리카보네이트, 방진 및 방수 탈착식 필터(소결 금속 없음)

4. 방폭 및 수명

방폭 등급: Ex ia op는 IIC Ga(가장 높은 ia 클래스, 0개 구역 사용 가능)

수명: >10년(소모품 없음, 유지 관리 불필요)

예열: 120초 이하

III. 주요 응용

1. 휴대용 가스감지기(코어)

가스 클램프/소형 감지기: 배터리 구동, 충전 없이 2년, 메탄 누출 측정

방폭 구역 검사: 천연가스/석탄층 메탄/바이오가스 누출 감지(0구역/1구역/2구역)

2. 산업용 방폭 모니터링

석유/천연가스: 원천, 파이프라인, 밸브 CH4 누출 모니터링 mipex-tech.com

탄광/지하: 메탄(CH4) 농도 모니터링(본질안전 ia 등급)

화학/제약: 위험 구역 내 지속적인 방폭 가스 모니터링

3. 사물인터넷/무선센싱

무선 센서 노드: 배터리 구동, 저전력 소비, 장거리 CH4 모니터링

스마트 건설 현장/가스 파이프라인: 원격 누출 경고(NB-IoT/LoRa)

4. 바이오가스/매립가스

바이오가스 연못/매립지: CH4 농도 모니터링(0~100% Vol 전체 범위)

IV. 주요 장점(촉매 연소 대비 / 일반 NDIR)

매우 낮은 전력 소비(35μA): 기존 NDIR보다 10배 낮음, 배터리 수명 2년 이상

본질 안전 ia 클래스: 0 구역 사용 가능, 소결 필터 없음, 청소 용이 mipex-tech.com 긴 수명 > 10년: 중독 위험 없음(반실리콘/유황), 유지 관리가 필요 없음

전체 범위 0~100% Vol: 측정 가능한 순수 메탄, 바이오가스/석탄층 메탄에 적합

디지털 UART 출력: 내장 MCU, 선형 + 온도 보상, 플러그 앤 플레이

V. 선정기준(동일 시리즈)

MIPEX-04-1-12-3.1: CH4, 0~100% Vol, 35 μA → 메탄 전체 범위(이 모델)

MIPEX-04-2-2.5-3.1: C3H8, 0~2.5% Vol → 프로판/액화 가스

MIPEX-04-1-LEL-3.1: CH4, 0~100% LEL → 일반 방폭형 감지
