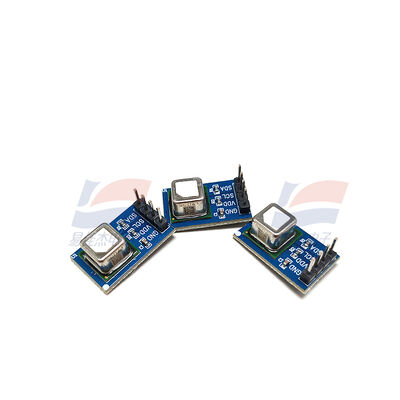

YJJ SCD41 광음향 CO2 온도 습도 통합 센서 실내 공기 모니터링

제품 설명:

실내 공기 모니터링을 위한 YJJ SCD41 광음향 CO2 온도 습도 통합 센서

특징:

1. 핵심 매개 변수 (25℃, 5V 전원 공급 장치)

1. CO₂(주측정)

측정 범위: 400~5000ppm(0~40000ppm 측정 가능, 400~5000ppm에서 교정) 정확도:

400~1000ppm: ±(50ppm + 2.5% 판독값)

1001~2000ppm: ±(50ppm + 3% 판독값)

2001~5000ppm: ±(40ppm + 5% 판독값)

응답 시간 τ63: 60초

분해능: 0.1ppm

2. 습도(통합 SHT4x)

측정 범위: 0~95% RH(결로 없음)

정확도: ±6% RH(일반)

응답 시간 τ63: 120초

분해능: 0.01%RH

3. 온도(통합 SHT4x)

측정 범위: -10°C ~ +60°C

정확도: ±0.8°C(일반)

분해능: 0.01°C

4. 전기 및 인터페이스

전원 공급 장치: 2.4~5.5V(3.3V/5V 권장)

평균 전류: 3.2~4mA(5초 주기); 저전력 소모 0.5mA (5분 주기)

인터페이스: I2C(주소 0x62), 디지털 출력

수명: 10년 이상, 공장 교정, 자체 교정 ASC 지원

II. 작동 원리

CO2 감지(광음향 NDIR): 적외선 광원은 4.26μm 펄스 방출 → CO2 분자 흡수 → 압력파(음파) 생성 → 마이크 감지 → 농도 변환; 강력한 간섭 방지, 긴 수명, 소모품 불필요.

습도 및 온도 감지(SHT4x): CMOSens® 칩, 용량성 습도 + 밴드갭 온도, CO2 신호의 온칩 보상에 사용되며 독립적인 온도 및 습도 데이터 Sensirion을 출력합니다.

III. 주요 애플리케이션(핵심 시나리오)

1. 실내공기질(IAQ) 모니터링(가장 일반적)

주거용/사무실/교실: CO2 > 1000ppm일 때 환기연동, 졸음방지, 집중력 향상

신선한 공기 시스템/에어컨: CO2 + 온도 및 습도 이중 제어, 에너지 절약 및 쾌적함

스마트 홈: IoT 기기, 공기청정기, 스마트 패널 통합

2. 상업 및 건설

쇼핑몰/호텔/회의실: 인구 밀도가 높은 지역의 CO2 모니터링, RESET®/WELL™/California Title 24 표준 준수

기록관/박물관 : 온습도의 안정적인 제어, 문화재 보호

3. 농업 및 원예학

온실/창고: CO2(800–1500ppm) + 온도 및 습도 시너지 효과, 작물 수확량 향상

식물 인큐베이터: 정밀한 환경 제어

4. 산업용 및 휴대용 장비

휴대용 가스 분석기: 소형, 저전력 소모, 몇 달 동안 배터리로 작동 가능

클린룸/실험실: 저농도 CO2 모니터링

자동차 객실: HVAC 공기질 최적화

명세서:
