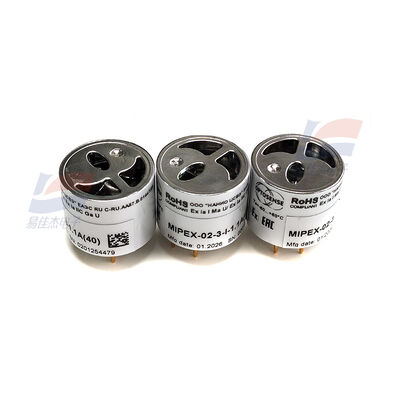

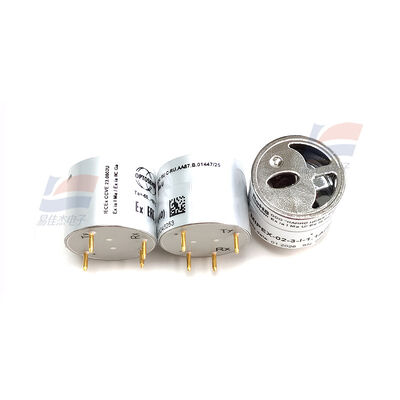

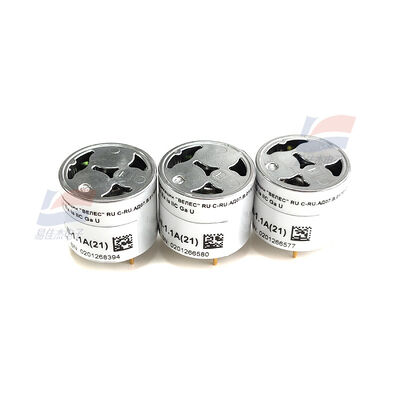

YJJ MIPEX-02-1-I-3.1A (20) NDIR 적외선 메탄 CH4 가스 센서

제품 설명:

YJJ MIPEX-02-1-I-3.1A (20) NDIR 적외선 메탄 CH4 가스 센서

특징:

I. 모델 의미 (MIPEX-02-1-I-3.1A)

MIPEX-02: 시리즈 (제2세대 NDIR, 낮은 전력 소비)

1: 가스 유형 = 메탄 CH4 (0% 100% VOL)

I: I급 폭발성 (화탄 광산/지하 환경에 적용)

3.1A: 범위 = 0~100% VOL CH4, 표준 정확성 버전

(20): 대량 / 캘리브레이션 코드

II. 핵심 매개 변수

1전기 및 전력 소비

전원 공급: 3.0V~5.0V DC (3.3V 권장)

전력 소비: < 3mW (일반 1.5mW), 업계 최저

인터페이스: 완전 디지털 UART (TTL), 아날로그 캘리브레이션이 필요하지 않습니다.

크기: φ20.3 × 16.6 mm (금속 패키지)

무게: 약 15.5 그램

2측정 성능 (CH4)

범위: 0~100% VOL (LEL의 0~100%도 측정할 수 있습니다)

정확도: ±0.1% VOL 또는 ±5% 판독 (최고 값을 선택)

반응 T90: ≤30 s (빠른 버전 < 10 s)

반복성: ≤±0.05% VOL

장기 안정성: 유동성 < 2%/년, 수명 10년 +

3환경 및 폭발 방지

온도: -40°C ~ +60°C (우주 넓은 온도 범위)

습도: 0~98% RH (연한 상태가 없습니다)

폭발성: EX I MA U / EX II C GA U (ATEX/IECEx)

인증: ATEX, IECEx, ETL, ISO 9001

III. 작동 원칙 (NDIR 적외선)

비분산 적외선 흡수 (NDIR) 에 기초한 이중 빔 (신호 + 참조) 드리프트 보상

내장된 고성능 적외선 LED + PbSe-CdSe 광다이오드 (열감보다 10배 더 높은 민감도)

통합 온도 센서 + 마이크로 컨트롤러, 자동 선형화 및 온도 보상

습기, 먼지, 장기간 떠다니는 데 저항력, 가혹한 산업환경에 적합

IV. 주요 용도

1석탄 광산 / 광산 안전 (폭발 방지 1급 핵심 시나리오)

지하 메탄 (가스) 모니터링, 휴대용 기기 / 고정 탐사

터널, 셰프트, 광산 표면, 폭발 방지

2석유 및 가스 (상류 / 하류)

펌프, LNG 저장 탱크, 가스 파이프 라인에서 CH4 누출 감지

정제 공장, 압축장, 주유소에서의 가스 모니터링

3산업안전 및 환경보호

화학물질, 코킹, 바이오가스 프로젝트, 하수 처리에서 CH4 농도 모니터링

지하 파이프 라인, 케이블 터널, 폐쇄 공간에서의 가스 경고

4휴대용 장비와 사물 인터넷

휴대용 가스 탐지기, 무선 센서 노드 (극히 낮은 전력 소모량, 수년간 사용할 수 있는 배터리)

스마트 홈 가스 경보, 산업용 IoT 원격 모니터링 터미널

사양:
