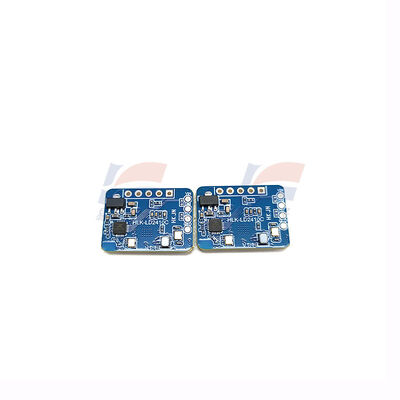

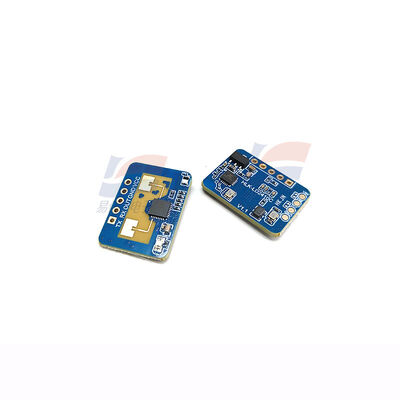

YJJ LD2410C 24G는 유도 레이더 모듈 Bluetooth 기능을 갖춘 지능형 센서를 갖추고 있습니다.

제품 설명:

YJJ LD2410C 24G는 유도 레이더 모듈 Bluetooth 기능을 갖춘 지능형 센서를 갖추고 있습니다.

특징:

I. 핵심 매개변수

무선 주파수 매개변수

작동 주파수: 24~24.25GHz, FMCW 주파수 변조 연속파, 대역폭 250MHz(CE/FCC 인증)

안테나 아키텍처: 1송신 1수신(1T1R)

탐지 성능

정적 인간(앉기/자기, 최소 호흡 움직임): 0.75 - 6m

인간의 움직임: 최대 거리 8m

감지 각도: 수평 ±60°(120° 광각), 측정 거리 단계 0.75m 조정 가능

전기 사양

전원 공급 장치: DC 5V, 작동 전류 ≒ 79mA, 전원 공급 장치 권장 사항 ≥ 200mA

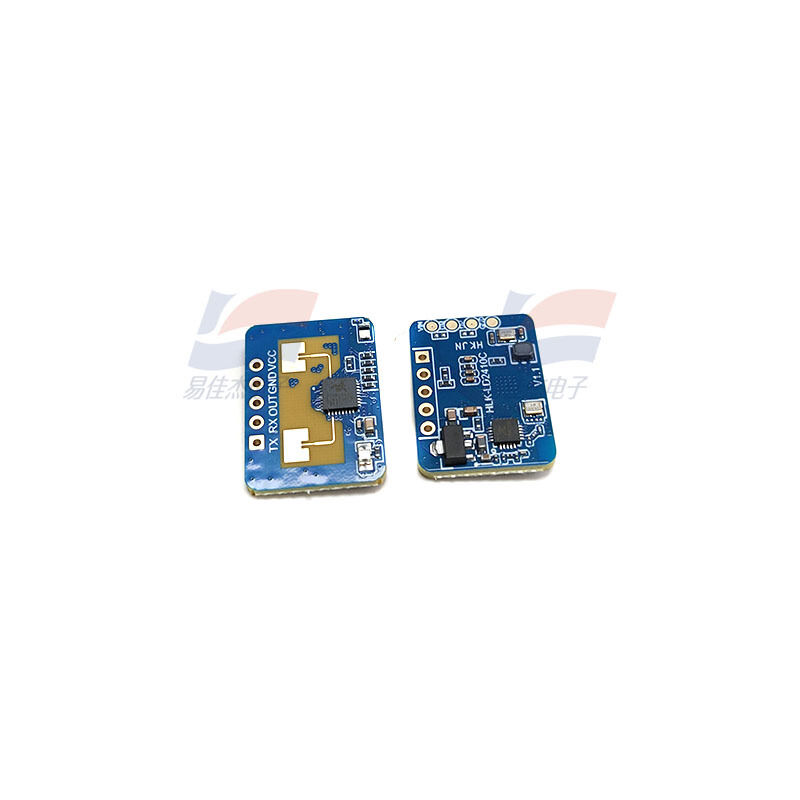

핀(5핀 2.54mm 표준 핀 헤더: VCC/GND/OUT/RX/TX)

OUT: 3.3V 레벨 출력, 존재 = 높음, 부재 = 낮음(스위칭 수량)

TX/RX: 3.3V TTL 직렬 포트, 기본 전송 속도 256000, ASCII 프로토콜, 거리/존재 상태 출력 가능

작동 온도 범위: -40°C - +85°C, 고온 및 저온에 대한 내성

크기: 16 × 22mm(컴팩트한 표면 실장형, LD2410B 슬림 모델보다 우수함) 추가 기능

내장형 광 센서 감지 + Bluetooth 디버깅, 무선 감도 조정, 지연 설정, 감지 범위 및 OTA 펌웨어 업그레이드를 위한 모바일 앱 "HLKRadarTools"

II. 제품특징(적외선 PIR과 비교)

정지한 사람 감지 가능: 사람이 가만히 앉아 있거나 약간의 가슴 호흡을 하고 자고 있어도 인식할 수 있습니다. PIR은 움직임만 감지하여 실수로 조명을 끌 수 있습니다.

침투성: 어둠, 연기, 온도, 커튼의 영향을 받지 않고 플라스틱, 아크릴, 얇은 나무판을 관통할 수 있습니다.

작은 동물에 의한 거짓 트리거로부터 보호: 고양이나 개와 같은 작은 동물의 간섭으로부터 소프트웨어를 보호할 수 있습니다.

듀얼 출력: OUT 스위치 수량(릴레이용 단순 드라이브) + UART 직렬 포트(MCU/PLC 데이터 수집용)

III. 애플리케이션 용도

1. 스마트홈(주제품)

인간 감지 조명, 자기 트랙 조명, 현관/화장실 조명은 사람들이 들어오면 켜지고, 늦게 떠나면 꺼집니다.

에어컨, 환기 장치, 욕실 히터: 사람이 있을 때 전원을 켜고, 사람이 없을 때는 에너지 절약을 위해 대기 모드에서 전원을 끕니다.

스마트 화장실, 욕실 거울 조명: 사람의 존재에 따라 시작 및 중지

2. 사무실/상업용

사무실, 회의실: 지능형 조명, 방이 비어 있을 때 에너지 절약

복도, 엘리베이터 객차에는 감지 기능이 있고, 사람이 있는 에스컬레이터는 시작 및 중지됩니다.

3. 보안 및 산업 제어

캐비닛/배전실 누군가 출입 시 경보, 장비실 내 사람 존재 감지

사물함, 존재 감지 기능이 있는 셀프 서비스 장비

보관 구역에 머무르는 직원을 위한 알림

4. 소형 가전 액세서리

스마트 의류 건조기, 전기 가열 수건 걸이, 사람 감지 시작 및 중지 기능이 있는 히터

IV. 동일 모델의 차별화

LD2410B: 7×35mm 긴 스트립 유형, 매개변수는 동일하지만 패키지가 다릅니다.

LD2412: 장거리 모델, 감지 범위 10m+

명세서:
