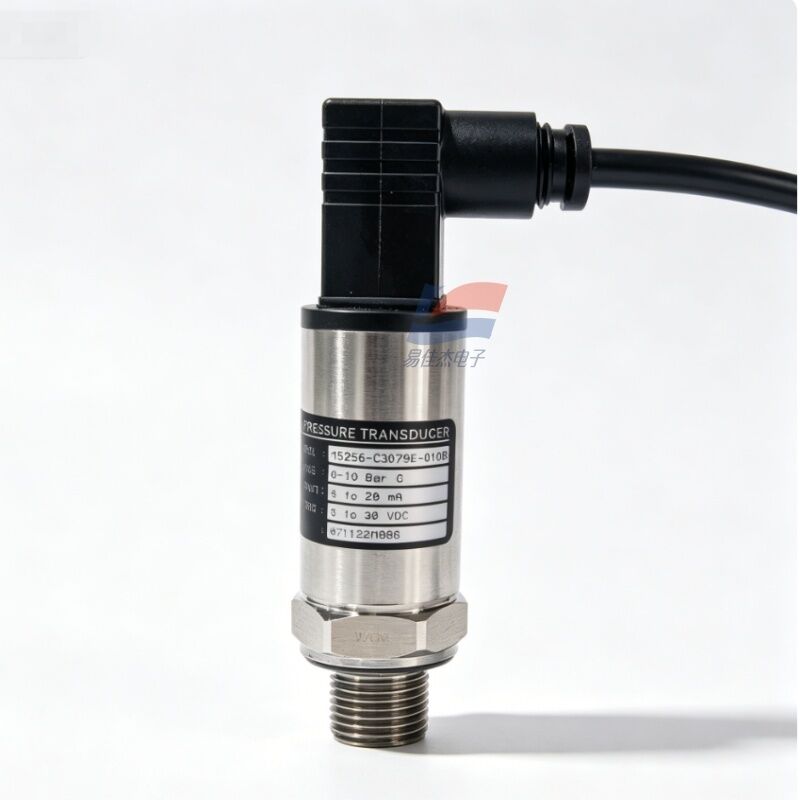

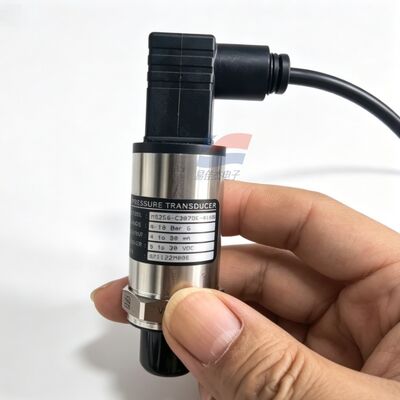

YJJ M5256-C3079E-010BG HAVC 냉각용 0-10Bar 산업 압력 송신기

제품 설명:

HAVC 냉동용 YJJ M5256-C3079E-010BG 0-10Bar 산업용 압력 트랜스미터

특징:

M5256: M5200 소형 마이크로 단조 스테인레스 스틸 압력 트랜스미터 플랫폼

C3079E: 전기 + 스레드 결합 코드

디지털 3: 출력 신호 = 4-20mA 2선 전류 출력

079: 전기 커넥터 = DIN43650 유형 A 직각 Hirschmann 플러그

E: 프로세스 스레드 = PT1/4(R1/4) 영국식 미터법 원추형 파이프 외부 스레드

010: 범위 0-10 Bar G(게이지 압력, 0-1 MPa)

B: 압력 유형 = 게이지 압력(한쪽은 대기에 연결되어 상대 압력을 측정함)

G: 표준 회로 보호 구성(역접속, 단락, EMI 서지 보호)

II. 핵심 기술 성능 매개변수

1. 압력 성능표

매개변수 및 사양

측정 범위: 0 - 10 Bar G(게이지 압력 / 0 - 1000 kPa)

전체 정확도(비선형성 + 히스테리시스 + 반복성): ±0.25% FS

총 오류 대역(TEB): 전체 온도 범위에 걸쳐 ±1.0% FS

안전 과부하 압력: 정격 범위의 2배(20Bar)

방폭 파단압력 : 정격범위의 5배 (50 Bar)

응답 시간: < 3ms, 동적 압력 지연 없음

연간 장기 제로 드리프트: 연간 ≤ ±0.1% FS

2. 전기적 사양

출력: 4 - 20mA 2선 시스템(0 Bar = 4mA, 10 Bar = 20mA)

전원 공급 장치 전압: 9 - 30VDC(산업 표준 24VDC 시스템에 공통)

부하 상한: 최대 500Ω

회로 보호: 역전원 연결 보호, 출력 단락 보호, 10V/m 전자기 서지 EMC 보호

절연 강도: 100MΩ @ 500VDC

연결: 3코어 직각 Hirschmann DIN43650 플러그, 쉽게 꽂고 뽑을 수 있고 진동에 강함

3. 기계적 및 매체 호환성

접점 재질: 17-4PH 스테인리스 스틸 통합 마이크로 융합 코어 본체, 용접 없음, 고무 밀봉 링 없음, 누출 가능성이 적고 오일 및 물에 대한 내성

프로세스 인터페이스: PT1/4(R1/4) 외부 원추형 나사, 테프론 개스킷 씰과 결합

보호 등급: IP67, 실외 및 습한 캐비닛에 적합

진동 방지: 20G(20 - 2000Hz); 충격 저항: 50G

전체 크기 : 원통형 콤팩트형, 6면 모서리 24mm, 전체 길이 50mm, 제한된 장비 공간에 설치 용이

무게 : 약 85g

4. 온도 매개변수

중간 작동 온도: -40℃ ~ +125℃

공장 온도 보상 범위: -20℃ ~ +85℃(전체 온도 범위 교정, 고온 및 저온에서 큰 드리프트 없음)

보관 온도: -40℃ ~ +125℃

적용 가능한 매체: 압축 공기, 유압 오일, 깨끗한 물, 저압 증기, 약한 부식성 유체

5. 인증

CE 산업 전자파 적합성 인증, RoHS 환경 준수

3. 핵심제품의 장점

통합 스테인레스 스틸 코어 본체: O-링 밀봉 구조가 없으며 오일, 수증기, 고온 및 저온에 강하고 일반 확산 실리콘 송신기보다 수명이 훨씬 깁니다.

넓은 전압 9 - 30VDC 전원 공급 장치, 공작 기계, 공기 압축기, 24V DC 전원 공급 장치가 있는 PLC 제어 캐비닛과 호환 가능;

내장된 다중 회로 보호, 현장 연결 중 잘못된 배선이나 단락으로 인한 센서 손상 없음, 높은 디버깅 내결함성 비율;

IP67 방수 직각 Hirschmann 커넥터는 진동 환경에서 느슨해지거나 파손될 가능성이 적습니다.

공장 전체 온도 범위 교정, 상호 교환 가능성이 높으며 교체 시 시스템을 다시 교정할 필요가 없습니다.

4. 주요 응용 시나리오

1. 유압/공기 자동화 장비(가장 일반적으로 사용됨)

사출 성형기, 다이캐스팅 기계 서보 유압 시스템 오일 압력 폐쇄 루프 모니터링;

공기 압축기, 진공 펌프, 저장 탱크 압력 안정화, 고압 및 저압 시작-정지 제어;

프레싱 설비, 자동화된 조립 라인 오일 압력 수집, 과압 경보.

2. HVAC, 냉동 및 수처리

중앙 에어컨의 냉수/온수 파이프용 수압 트랜스미터;

건조기, 공기 압축기의 압력 모니터링;

정수 장비, 순환 수관, 물 부족 연동 보호를 위한 정압 제어.

3. 일반 산업 설비

소형 증기 보일러, 열처리 장비의 저압 압력 감지;

레이저 절단, 인쇄, 포장 장비에 대한 압력 피드백;

압력 테스트 설비, 노화 테스트 벤치에 대한 데이터 수집.

명세서:
