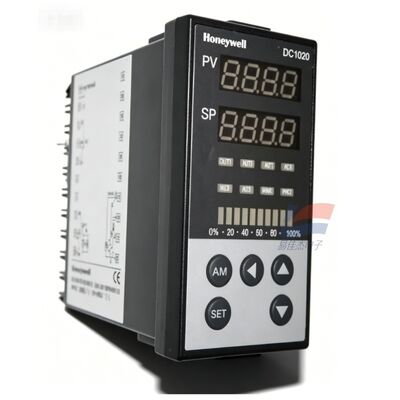

YJJ DC1020CT-30200B-E 열처리/빵 장비용 PID 온도 조절기

제품 설명:

열처리 /Baking 장비를 위한 YJJ DC1020CT-30200B-E PID 온도 조종 미터

특징:

I. 전체 모델 세그먼트 DC1020CT-30200B-E의 해석

DC1020: 시리즈 크기 48mm × 96mm(8/8 DIN 수직 패널)

CT: 입력 유형 = T = 열전대용 특수 입력(K/J/R/S/B/E/N/T/W 등 12가지 유형의 열전대), 직접 PT100 열 저항기가 될 수 없음

3: 메인 제어 출력 OUT1 = 4~20mA 아날로그 전류 연속 PID 출력

0: 두 번째 제어 출력 OUT2 = 없음

2: 경보 채널 = 경보용 독립 릴레이 2개(AL1 + AL2)

00: 변환기 출력 없음, 외부 원격 설정 SP 없음

B: RS485 Modbus-RTU 통신 내장(PLC/터치 스크린에 네트워크 연결 가능)

E: 영어 작업 메뉴 인터페이스

II. 핵심 하드웨어 전기 매개변수

1. 열전대 입력(CT 규격)

호환 가능한 열전대: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, 총 12가지 유형

측정 정확도: 풀 스케일 ±0.5% FS, 디스플레이 해상도 0.1℃

샘플링 주기: 250ms/회

고장 감지: 열전대 개방 회로가 자동으로 오류 경보를 트리거합니다.

2. PID 메인 제어 출력 (4~20mA)

출력 사양: 4~20mA DC, 최대 부하 500Ω, 무접점 연속 비례 조절

PID 매개변수 범위:

비례대 P: 0~200% (P=0은 스위치 ON/OFF 제어)

적분 I: 0~3600s; 차동 D: 0~900s

자동자체튜닝 AT 지원, 수동/자동 A/M 전환 방해 없이

출력 기간: 0초(전류 출력에는 기계적 지연이 없으며 전기 비례 밸브, SCR 조절 전원 공급 장치에 적합)

3. 2개의 경보 릴레이(AL1, AL2)

접점 사양: 단극 쌍투 SPDT, 3A/240VAC 저항 부하

내장된 17가지 경보 모드: 상한 및 하한 절대값, 편차 경보, 개방 회로 오류, 히터 개방 회로, 대기 경고 등

두 개의 독립적인 임계값을 개별적으로 설정할 수 있습니다. 하나는 과열 차단용이고 다른 하나는 경고 알림용입니다.

4. RS485 Modbus 통신(B 접미사 이후 핵심 기능)

명세서:
