YJJ DC1040CR-701000-E 연소 장비를 위한 PID 온도 조절 계기

제품 설명:

YJJ DC1040CR-701000-E 연소 장비를 위한 PID 온도 조절 계기

특징:

전체 모델 세그먼트 DC1040CR-701000-E의 해석

DC1040: 패널 크기 96mm × 96mm (1/4 DIN 사각형), 두 줄의 디지털 튜브 + 출력 빔 디스플레이

CR: 입력 유형 = R RTD 열 저항 전용, PT100/JPT100/JPT50를 지원, 열쌍 / 4-20mA 선형 신호를 직접 연결할 수 없습니다.

7: 주요 제어 출력 OUT1 = 3자리 모터 전동 / 역동 출력 (제어 전기 비례 조절 밸브, 개방 / 밀접 접촉 듀얼 출력)

0: 두 번째 제어 출력 OUT2 = 아무것도

1: 경보 채널 = 1 SPDT 릴레이 경보 출력 (AL1)

00: 변환기 출력, 외부 원격 설정 SP가 없습니다.

0: RS485 Modbus 통신 기능이 없습니다. 단기 로컬 동작만 가능합니다.

E: 영어 메뉴 조작 인터페이스

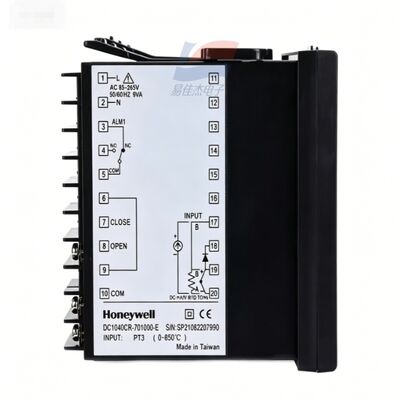

II. 핵심 하드웨어 전기 매개 변수

1PT100 열 저항 입력 (CR 표준)

RTD를 지원합니다: PT100, JPt100, JPt50 3선 열 저항

온도 측정 범위: -199.9°C ~ +800.0°C, 해상도 0.1°C 측정 정확도: 전체 규모의 ±0.5%

라인 파업 감지: 열 저항의 열린 회로에 의해 작동하는 자동 고장 경보

샘플링 기간: 250ms / 시간

23면 모터 밸브 제어 출력 (출력 7, 핵심 기능)

출력 형태: 전기 비율 모터 밸브를 구동하는 독립적인 릴레이 접촉 장치 (열린 밸브 / 닫은 밸브) 두 세트

접촉 용량: 3A / 240VAC 저항 부하

제어 논리: PID 자동 출력 켜기/폐기 펄스, 자동 밸브 개방도 계산, 일정한 온도 폐쇄 루프 조절

밸브 이동 시간을 사용자 정의 지원 (0 ~ 1000 초), 증기 / 뜨거운 물 전기 2 차원 / 3 차원 밸브와 호환

자동 자동 조정 AT, 수동 / 자동 방해되지 않은 A / M 전환을 지원합니다.

PID 매개 변수 조절:

비례 대역 P: 0~200%; 통합 I: 0~3600s; 파생 D: 0~900s

3단일 채널 경보 리레 AL1

연결: 단일극 쌍방향 SPDT, 3A / 240VAC

17개의 경고 모드 내장: 상단계, 하단계, 오차 경보, 센서 오픈 서킷, 대기 경고

독립적으로 초 온도 종료, 소리 및 빛 경고 연결을 위해 사용되는 알람 임계 설정할 수 있습니다

4전력 공급 및 환경

전원 공급 장치: 광범위한 보편적 AC85 ~ 264V 50/60Hz, 최대 8VA; 선택적 DC15 ~ 55VDC 직류 전원 공급 장치

작업 환경: 0~50°C, 습도 20~90% RH 가 condense 되지 않고

보호: 전면 패널 IP65, 후면 패널 터미널 IP30; 산업용 EMC 항 급증, 모터 간섭

매개 변수 저장장치: 전력 손실 후 EEPROM 영구 저장장치, 백업 배터리가 필요하지 않습니다.

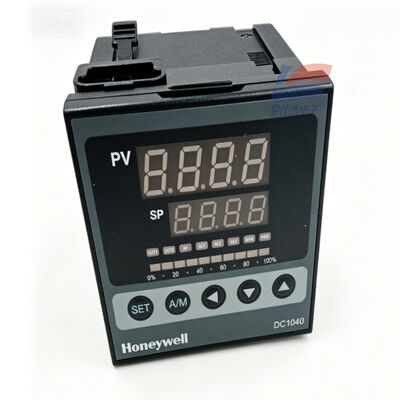

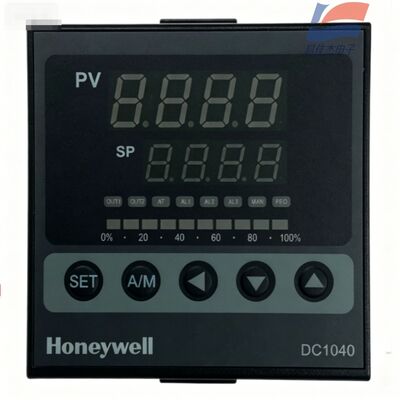

5인간 기계 디스플레이와 키

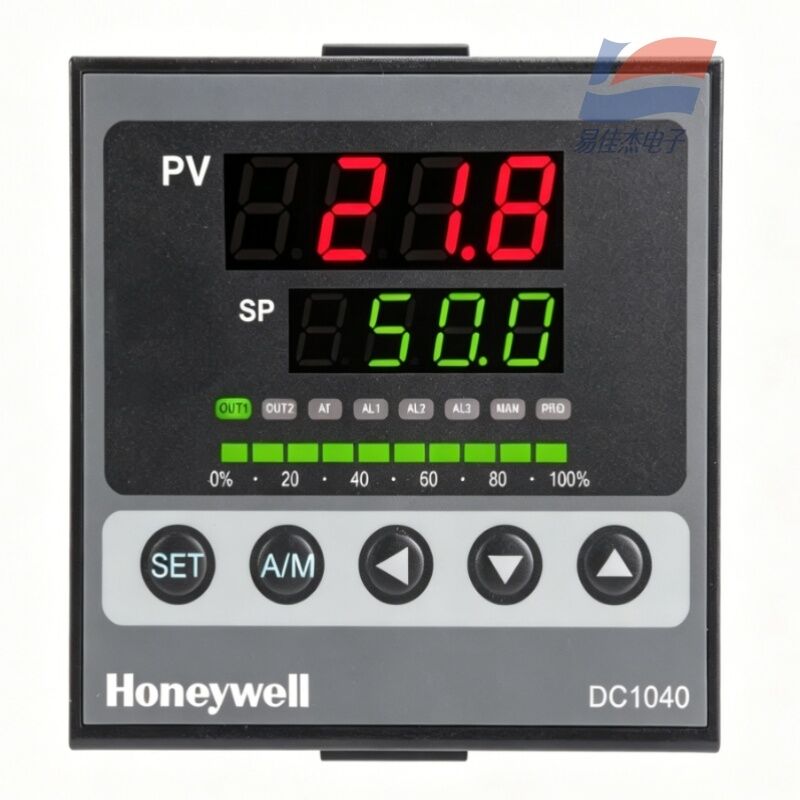

이중 4자리 디지털 튜브: 상줄 PV 실제 온도, 하줄 SP 설정 온도

10 세그먼트 LED 기둥: 직관적으로 0~100% 밸브 개방 출력 비율을 표시

패널 키: SET 설정, A/M 수동 자동 전환, 위아래 조정 키

상태 표시등: OUT 밸브 제어, AT 자동 조정, AL1 경보, MAN 수동 모드

6기계적 차원

패널: 96 × 96mm; 캐비닛 개척: 92 × 92mm; 전체 깊이 95mm

사양:
