정밀한 산업 온도 제어를 위한 YJJ DC1040CL-301000-E PID 프로세스 컨트롤러

제품 설명:

정밀한 산업 온도 제어를 위한 YJJ DC1040CL-301000-E PID 프로세스 컨트롤러

특징:

I. 완전한 모델 분할 설명: DC1040CL-301000-E

DC1040: 시리즈 크기 96mm × 96mm(1/4 DIN 정사각형 패널), 이중 행 디지털 튜브 + 0~100% 출력 광 컬럼 디스플레이

CL: 입력 유형 = 선형 선형 아날로그 입력, 4~20mA, 0~5V, 0~10V 산업용 송신기 신호만 지원합니다. 열전대/PT100 온도 저항기에 직접 연결할 수 없습니다.

3: 메인 제어 출력 OUT1 = 4~20mA 아날로그 전류 연속 PID 출력(접점 비례 조정 없음)

0: 두 번째 제어 출력 OUT2 = 추가 제어 출력 없음

1: 경보 채널 = 1 SPDT 단극 쌍투 릴레이 경보(AL1)

00: 변환기 출력 없음, 외부 원격 설정 SP 기능 없음

0: RS485 Modbus-RTU 통신 인터페이스 없음, 로컬 단일 기계 작동만 가능, PLC 원격 네트워킹을 지원하지 않음

E: 영어 작업 메뉴 인터페이스

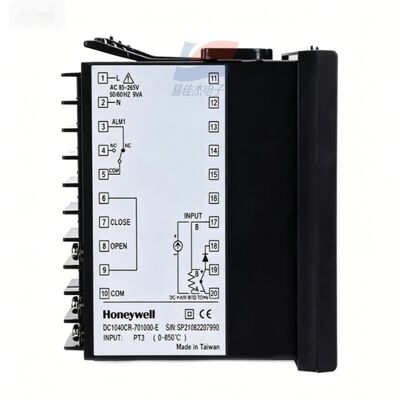

II. 핵심 하드웨어 전기 성능 매개변수

1. CL 선형 아날로그 입력(핵심 기능)

지원되는 신호: 4~20mA DC, 0~5V DC, 0~10V DC 표준 산업용 변환기 신호(M5256 압력 변환기, VY400 와류 유량계, 산소/가스 4-20mA 변환기 모듈과 호환 가능)

측정 정확도: 전체 범위 ±0.5% FS, 소수점 0.01/0.1/1 조정 가능

샘플링 주기: 500ms/회

현재 입력 임피던스: ≤100Ω; 전압 입력 임피던스 ≥100kΩ

고장 감지: 입력 신호 손실로 인해 AL1 오류 경보가 자동으로 트리거됩니다.

2. PID 주 제어 4~20mA 전류 출력(코드 3)

출력 사양 : 4~20mA DC, 최대 부하 임피던스 500Ω, 접점 조정 없이 연속 선형

PID 알고리즘: 표준 PID + 반적분 포화, 자동 자체 조정 AT 지원, 방해 없이 수동/자동 전환 A/M

PID 매개변수 조정 가능 범위:

비례대 P: 0~200% (P=0은 스위치 ON/OFF 2위치 제어)

적분 I: 0~3600s; 미분 D: 0~900s

출력에는 기계적 마모가 없으며 고주파 연속 조정 조건에 적합합니다.

3. 단일 채널 경보 릴레이 AL1

접점 사양: SPDT 단극 쌍투, 3A/240VAC 저항 부하

내장된 17가지 경보 모드: 절대값 상한 및 하한, 편차 초과 한도, 신호 차단, 대기 경고 등

독립적인 임계값 설정, 소리 및 빛 경보기에 연결 가능, 솔레노이드 밸브 차단, 장비 차단 회로

4. 전원 공급 장치 및 환경 사양

전원 공급 장치: 일반 광범위 AC85~264V 50/60Hz, 최대 전체 전력 소비 8VA; 옵션 DC15~50V 직류 전원 공급 장치

작동 환경 온도: 0~50℃; 보관 -20~+65℃

습도: 20~85% RH, 결로 없음

보호 등급: 전면 패널 IP65, 후면 배선 단자 IP30

전자기 호환성: CE 산업용 EMC 인증, 모터에 대한 내성, 주파수 변환기 서지 간섭

매개변수 저장: EEPROM 전원 차단으로 매개변수가 영구적으로 저장되므로 백업 배터리가 필요하지 않습니다.

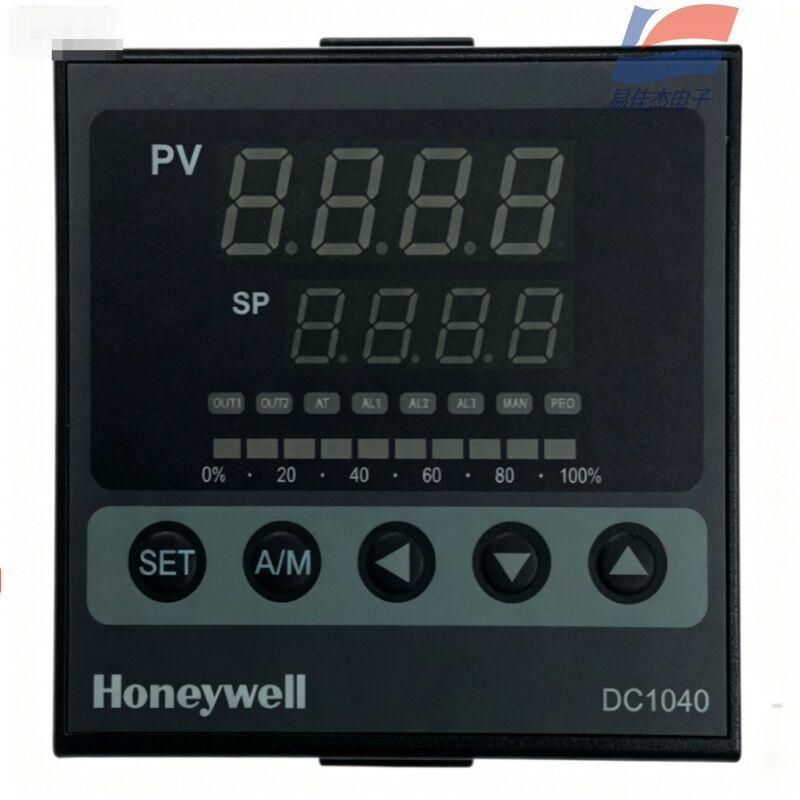

5. 인간-기계 디스플레이 및 키

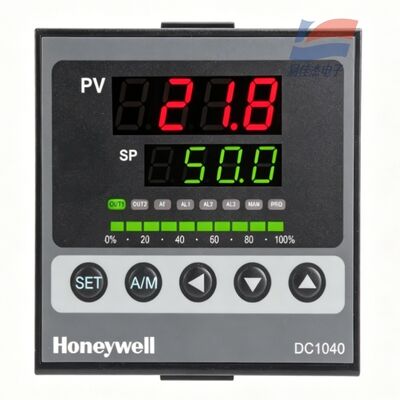

듀얼 4자리 디지털 튜브 : 상단 PV 실시간 측정값, 하단 SP 프로세스 설정값

10개 세그먼트 녹색 LED 조명 열: 0~100% PID 출력 비율을 직관적으로 표시

작동 키: SET 설정, A/M 수동-자동 전환, 증가/감소 키 상태 표시등: OUT - 주 제어 출력, AT - 자체 조정, AL1 - 경보, MAN - 수동 모드

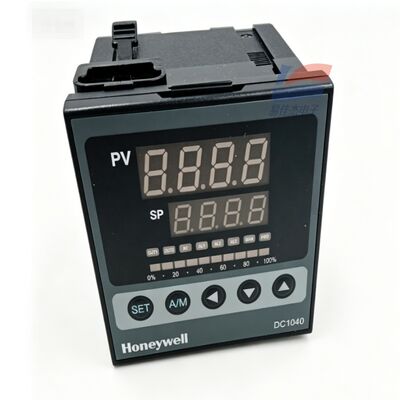

6. 기계적 설치 치수

패널 외관: 96(W) × 96(H)mm

제어 캐비닛 개구부: 92 × 92mm

전체 깊이: 95mm

III. 제품 핵심 장점

선형 신호용 특수 컨트롤러: 온도 제어에 국한되지 않고 모든 4-20mA 출력 유형 송신기와 호환되는 압력, 유량, 레벨 및 가스 농도에 대한 폐쇄 루프 PID 조절을 수행할 수 있습니다.

4-20mA 비접촉식 전류 출력, 릴레이 접점 출력보다 서비스 수명이 훨씬 길고 전기 비례 밸브, SCR 솔리드 스테이트 전력 조절 및 가변 주파수 팬과 호환됩니다.

5. 독립형 소형 장비의 자동화

PLC를 사용하지 않고도 완전한 폐쇄 루프 프로세스를 수행할 수 있습니다. 송신기가 신호 수집 → 기기 PID 계산 → 4-20mA가 액추에이터를 구동하고 알람 릴레이가 안전 인터록 역할을 합니다.
