제품 상세 정보:
|
| 위치 감지: | ±70μm(일반) | 최고: | ±150μm |
|---|---|---|---|
| 포화 광전류: | 500μA(VR = 5V, 부하 1kΩ) | 단자 간 유전 저항: | 7kΩ(0.1V 바이어스) |
| 상승 시간: | tr 1μs | 단자 접합 용량: | 70~150pF |
| 암전류 ID: | (VR = 5V) | 전형적입니다: | 0.5nA, 최대 10nA |
| 강조하다: | 2차원 PSD 위치 민감 탐지기,광 다이오드 광적 위치 측정,보증이 있는 적외선 광전 센서 |
||
제품 설명:

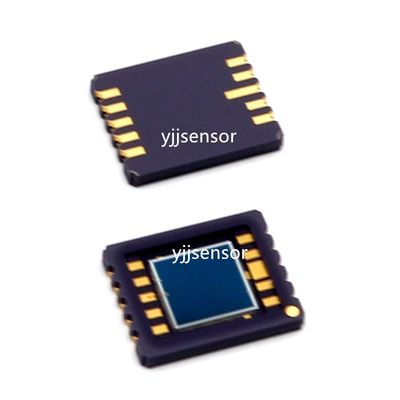

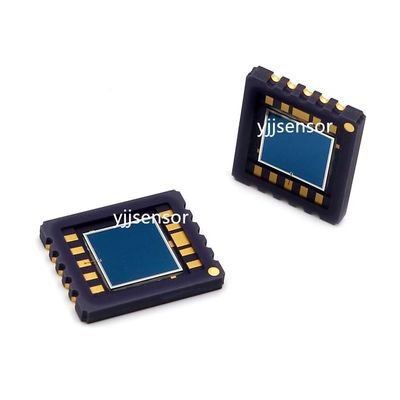

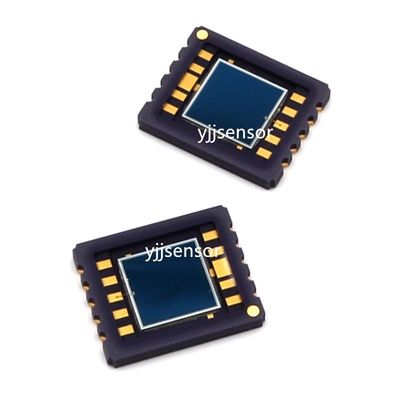

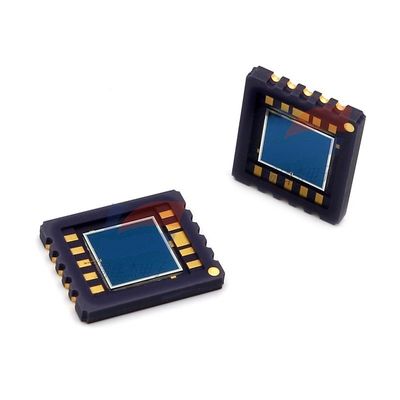

YJJ S5990-01 광적 위치 측정용 2차원 PSD 위치 민감 탐지 광 다이오드
특징:
장치 유형: 4면 2차원 PSD (상위 민감 탐지기, 특수 광 다이오드)
모델 구분
S5990-01: 트레이 및 대용량 표면 장착 모델
S5990-11: 롤 테이프 표면 장착 생산 모델
같은 시리즈의 큰 크기: S5991-01 (9 × 9mm 광 민감 표면)
기본 원칙
4면별로 분리된 전극 실리콘 광다이오드X1/X2/Y1/Y2 애노드 출력 광전류의 네 경로는 선형적으로 빛 점 좌표에 대응합니다.; 백엔드 회로는 4개의 전류의 비율을 계산하고, 픽셀 배열이 필요없이 정확한 2차원 X 및 Y 좌표를 계산할 수 있습니다.그리고 반응 속도는 매우 빠릅니다..
II. 광학 및 전기 핵 매개 변수 (Ta = 25°C, 표준 시험 조건)
1광적 스펙트럼 매개 변수 표
매개 변수 전형적인 사양
효과적 광감각 영역 4mm × 4mm
스펙트럼 반응 범위 320 ~ 1100nm (우파선에서 근 적외선)
피크 반응 파장 λp 960nm (905/960nm 적외선 레이저와 호환)
최고 반응 감수성 0.6A/W
2위치 감지 성능 표
매개 변수 지표
위치 탐지 오류 ±70μm (유형), 최대 ±150μm
포화 광전류 500μA (VR=5V, 부하 1kΩ)
반극 저항 7kΩ (0.1V 편향)
상승 반응 시간 tr 1μs (고속 스팟 추적)
터미널 연결 용량 70~150pF
암흑 전류 ID (VR=5V) 전형 0.5nA, 최대 10nA (저소음, 약한 빛에 적합)
3. 막대기의 제한 매개 변수
최대 역편차 전압: 20V (일반적인 권장 작동 전압 5V)
작동 온도: -20°C ~ +60°C
저장 온도: -40°C ~ +80°C
패키지 두께: SMT 리플로우 용접과 호환되는 초얇은 1.26mm 세라믹 표면 장착 패키지
창문 재료: 실리콘 樹脂 (에폭시보다 우수한 자외선 투명성)
4핀 정의 (10pin 표면 장착)
X1 애노드
빈발 NC
X2 안도
빈발 NC
카토드 일반 카토드
빈발 NC
Y1 애노드
빈발 NC
Y2 애노드
빈발 NC
사양:
| 암흑 전류 ID | VR = 5V |
| 전형적 | tr 1μs (고속 스팟 추적) |
| 최대 | ± 150μm |
| 위치 탐지 | ±70μm (보통) |
| 최대 역편차 전압 | 20V |
| 작동 온도 범위 | -20°C ~ +60°C |
