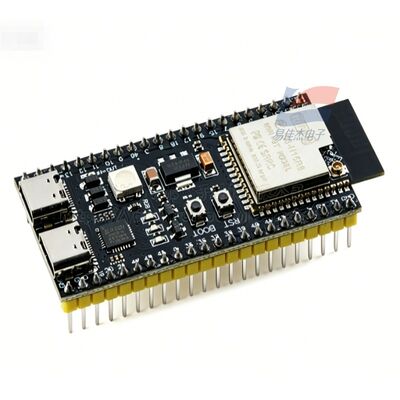

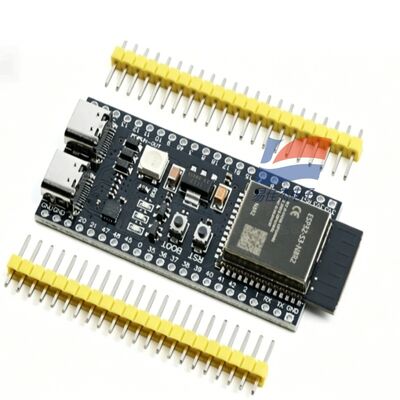

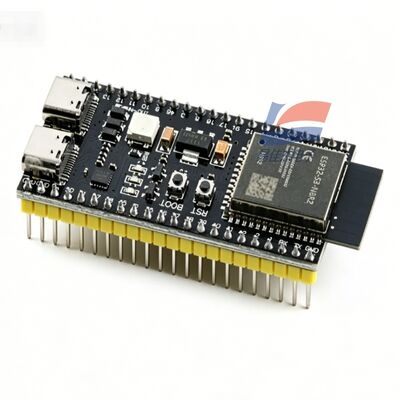

YJJ ESP32-S3-DevKitC-1-N16R8 개발 게시판 와이파이 + 블루투스 듀얼 코어 MCU/AI 스마트 장치 전용

제품 설명:

YJJ ESP32-S3-DevKitC-N16R8 개발 보드 - 듀얼 코어 32비트 MCU AI 스마트 장치 무선 WIFI Bluetooth 기능

특징:

나. 기본정보

모델 해석

ESP32-S3: AI 벡터 가속 기능을 갖춘 차세대 듀얼 코어 메인 제어 칩

DevKitC-1: 모든 핀이 노출된 표준 범용 개발 보드, 다운로드용 USB-C 전원 공급 장치

N16: 16MB 쿼드 SPI 플래시(프로그램/웹/AI 모델 저장)

R8: 8MB Octal PSRAM(초대형 캐시, 카메라/음성/AI 추론에 필수)

모듈: ESP32-S3-WROOM-1-N16R8, 온보드 PCB 안테나 포함

II. 핵심 하드웨어 매개변수

1. 주요 제어 처리(AI Core의 장점)

CPU: 듀얼 코어 32비트 Xtensa LX7, 최대 클럭 속도 240MHz

독점 하드웨어: 내장형 AI 벡터 명령어 세트(ESP-NN)는 특히 신경망, 음성 및 이미지 알고리즘을 가속화합니다.

내장 메모리: 512KB SRAM + 384KB ROM + 8KB RTC 저속 메모리

외부 저장 장치: 16MB 플래시 + 8MB 고속 8진 PSRAM(동일 시리즈 최고급 메모리)

낮은 전력 소비: 최대 5μA의 절전, 장기 배터리 장치 대기 지원

2. 무선통신(WiFi + BLE 듀얼 모드)

2.4G 와이파이

표준: 802.11 b/g/n 1T1R, 대역폭 20/40MHz, 피크 150Mbps

모드: STA/AP/혼합, MQTT, HTTP, OTA 원격 업그레이드, 웹 서비스

블루투스 5.0 BLE

속도: 125K/500K/1M/2Mbps, BLE 메시 지원, Bluetooth 브로드캐스트 페어링, Bluetooth 오디오

무선 공존: WiFi/Bluetooth 하드웨어 예약, 간섭 없이 작동

3. 주변기기 리소스(모든 핀 노출, AI 주변기기와 호환 가능)

GPIO: 범용 I/O 36개, 사용 가능 33개, 모두 재할당 지원

통신 인터페이스: UART 3개, I2C 2개, SPI, I2S 오디오, TWAI(CAN2.0), USB OTG

아날로그 주변 장치: 12비트 SAR ADC 20개, 온칩 온도 센서

멀티미디어: 하드웨어 PWM, LCD 화면 드라이버, 카메라 DVP 인터페이스, 적외선 트랜시버

온보드 표준: USB-C(전원 공급 장치 + 다운로드 + 직렬 포트), 프로그래밍 가능한 WS2812 RGB 조명, 재설정/BOOT 버튼

4. 전기 및 환경

전원 공급 장치: USB 5V 입력, 칩 코어 3.3V

작동 온도: -40℃ ~ +85℃, 산업 장비 표준 충족

개발 지원: ESP-IDF, Arduino, MicroPython 완전 오픈 소스, AI 스마트 장치 펌웨어와 완벽하게 호환

III. N16R8의 초대형 메모리 코어 가치(일반 N4/N8 로우엔드 버전과 다름)

16MB 플래시: 오프라인 음성 모델, 웹 정적 리소스, 다중 펌웨어, 대용량 파일 시스템을 저장할 수 있으며 완전한 OTA 업그레이드 지원

8MB PSRAM: 초대형 이미지/오디오 캐시, 카메라 이미지의 원활한 실행, 다중 마이크 음성, TensorFlow Lite AI 추론

PSRAM 버전이 없는 일반 4MB 플래시는 오프라인 음성, 얼굴 인식, 고화질 카메라 프로젝트를 실행할 수 없으며 AI 스마트 장치는 N16R8로 구성되어야 합니다.

IV. AI 핵심역량(스마트기기 핵심기능)

1. 오프라인 음성 상호작용(ESP-SR 음성 프레임워크) 로컬 오프라인 깨우기 단어 인식(인터넷 연결이 필요하지 않음)

반향 제거 AEC, 소음 감소, 키워드 음성 명령 인식

중국어/영어 오프라인 음성 안내, 스피커 I2S 오디오 출력 포함

2. 로컬 머신 비전(TFLite Micro)

OV2640/OV5640 카메라에 연결하고 경량 모델을 로컬에서 실행합니다.

인체감지, 얼굴인식, 사물분류, 동작인식

고화질 이미지를 위한 8MB PSRAM 캐시, 지연 시간이 짧은 로컬 추론, 클라우드에 업로드할 필요 없음

3. AI 다중 작업 동시성

듀얼 코어 분업: 무선 네트워킹용 코어 1개, 로컬 AI 계산용 코어 1개로 음성 상호 작용 + 카메라 인식 + IoT 장치 제어를 동시에 달성

5. 주류 애플리케이션(AI 스마트 기기 포함)

1. AI 스마트기기 / 오프라인 음성비서 (주요)

오프라인 음성 깨우기, 조명/콘센트/가전제품 음성 제어, 온도/습도/가스 데이터 음성 질의응답 보고

데스크탑 AI 음성 로봇, 어린이 조기 교육 음성 기계, 오프라인 스마트 홈 중앙 제어

2. 시각 AI 카메라 장비

지능형 출입 통제 얼굴 인식, 인체 감지 경보, 창고 상품 인식, 애완 동물 모니터링

산업설비 육안검사, 가스감지영상 무선업로드 (搭配 SO-E2-960, MSA 1012121X 가스센서)

3. 스마트홈 IoT 단말

스마트 스위치, 디밍 패널, 온도/습도/가스 포집 게이트웨이, 블루투스 메시 풀하우스 연동

터치스크린 중앙 제어, 적외선 범용 리모컨(에어컨/TV 음성 제어)

4. 산업 데이터 수집(넓은 온도 범위 - 40~85℃)

가스 센서 무선 수집 터미널, 485/CAN - WiFi 게이트웨이, 장치 원격 모니터링

다중 센서 데이터 융합, 로컬 AI 이상 경보(과도한 가스에 대한 음성 알림)

5. 크리에이터/교육 발전

대학 IoT 대회, AI 음성 시각 교육 실험, Python/MicroPython 개발 플랫폼

음성자동차, 영상인식 로봇, 저전력 배터리 모니터링 장치

6. 멀티미디어 오디오 장비

블루투스 WiFi 듀얼 모드 스피커, 오프라인 음성 플레이어, 녹음 소음 감소 터미널
