YJJ ESP32-WROOM-32E 듀얼 코어 와이파이 및 블루투스 MCU 모듈 - 로트 무선 모듈

제품 설명:

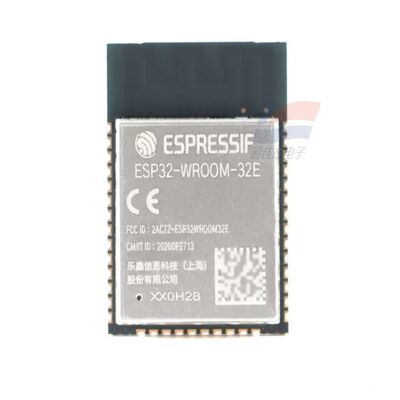

YJJ ESP32-WROOM-32E 듀얼 코어 와이파이 및 블루투스 MCU 모듈 - IoT 무선 모듈

특징:

ESP32: 1세대 듀얼 코어 LX6 주 제어 칩

WROOM-32: 표준 무선 모듈 시리즈

E: V3 최적화된 실리콘 (옛 32D를 대체하고, 하드웨어 버그, RF 및 보안 업그레이드를 수정)

안테나: 내장 PCB 안테나; 후자 UE = U.FL 외부 안테나 소켓

플래시 버전: N4 (4MB) / N8 (8MB) / N16 (16MB)

선택적인 R2 버전: 음성 및 이미지 캐시에 적합한 2MB PSRAM 내장

II. 핵심 하드웨어 매개 변수

1주요 제어 및 저장

CPU: 듀얼 코어 32비트 Xtensa LX6, 80~240MHz의 주파수 조절, 듀얼 코어 독립 전력 영역

내부 저장장치: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

플래시: 표준 4MB, 옵션 8MB/16MB SPI 플래시

하이엔드 R2 모델: 추가 2MB 옥탈 PSRAM (음성 및 카메라 캐시)

초저전력 ULP 코프로세서: 휴식 모드에서 센서 데이터를 독립적으로 수집하고 전체 기계에 대한 마이크로 앰퍼 레벨 대기 상태

22.4G WiFi + 블루투스 듀얼 모드 WiFi

표준: 802.11 b/g/n 1T1R 최대 150Mbps

운영 채널: 2412~2484MHz, STA/AP/Mixed, WiFi Mesh, OTA 원격 업그레이드를 지원합니다.

라디오 최적화: 32D에 비해 32E 안테나 매칭 회로 업그레이드, 여러 장치에 대한 더 안정적인 동시 연결

블루투스 4.2 (BR/EDR + BLE)

BLE Mesh, 블루투스 방송 페어링, SBC 오디오 인코딩, AFH 주파수 점프 방지 간섭을 지원합니다.

와이파이와 블루투스와 동시에 작동 할 수 있습니다. 하드웨어 라디오 공존 스케줄링에서 충돌이 없습니다.

3주변 자원 (26 GPIO까지)

모든 GPIO 매트리스는 자유롭게 재사용될 수 있고, 통합된 하드웨어 주변 장치:

통신: 3 UART, I2C, SPI, I2S 오디오, TWAI (CAN2.0), SDIO

아날로그: 8 12 비트 SAR ADC, 2 8 비트 DAC, 용량 터치 센서

제어: 16 LED PWM, 모터 특정 PWM, 적외선 송신기, 펄스 카운터, 하드웨어 감시 개

대용량 저장소를 위한 SD 카드 주변 확장 지원

4전기, 크기 및 환경

전원 공급: 3.0~3.6V (보통 3.3V)

크기: 18×17.5×3.2mm, 38pin 표준 SMD 표면 장착, 금속 보호 덮개

작동 온도: 표준 버전 - 40°C~+85°C; 높은 온도 버전 - 40°C~+105°C

습도 저항 수준: MSL3, 재공류 용접 대량 생산을 지원합니다.

인증: BQB 블루투스, FCC/CE 라디오 주파수, RoHS

이전 32D 코어와 비교하여 32E의 업그레이드 포인트

칩 업그레이드 V3 실리콘: 결정 시작 이상, PSRAM 캐시 충돌, 블루투스 단절 버그를 수정

보안 강화: Secure Boot V2, 플래시 하드웨어 암호화, 상업용 네트워크 장치에 적합한 지원

라디오 최적화: 더 강한 반전자기 간섭, 금속 장착장치의 WiFi 안정성 현저한 개선

소프트웨어 완전히 호환: 핀 정의는 변경되지 않고, 32D로 직접 핀-투-핀으로 대체 될 수 있습니다, PCB를 수정 할 필요가 없습니다.

공급 안정성: 에스프레시프는 주로 대량 생산 모델을 촉진하고, 32D는 점차 중단되고, 새로운 프로젝트는 32E를 선호합니다.

IV. ESP32-S3 / ESP32-C3 표와 간단한 구별

모델 핵심 위치 주요 차이점

ESP32-WROOM-32E 일반 사물인터넷 모듈 듀얼 코어 LX6, 인공지능 하드웨어 가속도 없이, 전용 주변 장치, 높은 비용 성능 비율

ESP32-C3-WROOM-02 저비용 최소 IoT RISC-V 단일 코어, 크기가 작고 단순한 센서 네트워킹에만 적합합니다.

ESP32-S3-WROOM-1 AI 음성 / 비전 특수 듀얼 코어 LX7 AI 벡터 명령어, DVP 카메라, 큰 PSRAM을 지원합니다.

V. 주류 적용 시나리오

1스마트 홈 (가장 흔한 시나리오)

스마트 소켓, 벽 스위치, RGB 조명 제어, 커튼 모터, 온도/습도/인간의 감지 게이트웨이; 블루투스 페어링 + 와이파이 리모컨, 풀하우스 메쉬 링크.

2.485/CAN에서 WiFi 무선 게이트웨이, 산업 장비 원격 모니터링

3오디오, 음성 장치

블루투스 와이파이 듀얼 모드 스피커, 음성 발표 터미널, 간단한 음성 인식, MP3 플레이어; PSRAM 버전은 오디오 스트림을 캐시 할 수 있습니다.

4산업 자동화

산업용 데이터 레코더, 장비 상태 수집, 온도/ 습도/ 압력 온라인 모니터링, PLC 무선 확장, 농업 온실 IoT 수집 노드폭 넓은 온도 범위 -40~85°C 작업실 / 야외에 적합.

5소비자 전자제품 및 제조기기

와이파이 원격 제어 자동차, 전자 저울, 건강 감지기, 공유 장치 (충전 배터리 / 저장 캐비닛), Arduino / ESP-IDF 개발 학습 보드.

6보안 및 저전력 모니터링

배터리로 작동하는 야외 환경 모니터링, 창고 온도/습도 기록기, 접근 제어 컨트롤러, 인간 감지 경보 장치; 몇 달 동안 배터리 수명을 위한 깊은 수면 모드.

사양:
