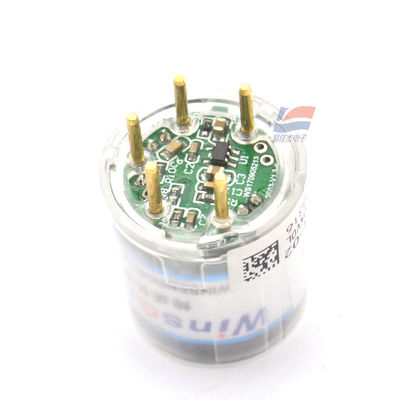

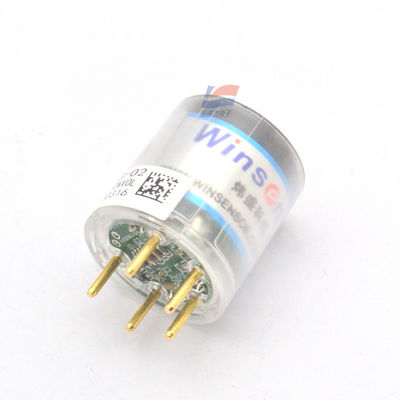

YJJ ZE03-SO2 전기 화학 SO2 가스 센서 모듈 0-100ppm 환경 공기 모니터링

제품 설명:

환경 대기 모니터링을 위한 YJJ ZE03-SO2 전기화학 SO2 가스 센서 모듈 0-100ppm

특징:

나. 기본정보
브랜드: 윈센
유형: 통합 전기화학 가스 감지 모듈(내장 3전극 SO2 센서 + 신호 처리 + 온도 보상 회로 포함)
감지된 가스: 이산화황(SO2)
크기: Φ23.3 × 31.2mm
전원 공급 장치: DC5V. 전체 장치가 교정되었으며 추가 증폭 회로가 필요하지 않습니다.
II. 핵심 전기 및 감지 매개변수(25°C) 표
프로젝트 매개변수 값
측정 범위 0 - 100ppm(표준 범위)
분해능 0.1ppm
검출 하한 ≤ 0.5ppm
T90 응답 시간 ≤ 30초
선형성 선형 출력, 온도 보상 내장
전원 전압 DC 5.0V ± 0.1V
작동 전류 < 5mA, 낮은 전력 소비
신호 출력 1. UART 직렬 포트(TTL 3V, 9600 baud)
2. 아날로그 전압 출력 0.4 - 2.0V
작동온도 -20℃ ~ +50℃
상대 습도 15% - 90% RH, 응축 수증기 없음
예상 서비스 수명 ≥ 24개월(정상 대기 환경)
제로 드리프트 장기 드리프트가 작아 지속적인 온라인 모니터링에 적합합니다.
III. 제품 특징
통합 모듈: 센서 + 연산 증폭기 + AD + 온도 보상 통합, 전원 켜기 시 농도 직접 판독, 하드웨어 개발 단순화
이중 출력: 디지털 직렬 포트 + 아날로그 전압, 단일 칩 마이크로 컨트롤러와 호환, PLC 보조 개발;
3전극 전기화학 구조로 NOx, VOC 등 가스의 상호 간섭을 억제합니다.
배기가스, 배기가스의 습도가 높은 작업 조건에 적합한 가뭄 방지 기능;
소형 크기로 소형 검출 장비의 OEM 통합에 적합합니다.
IV. 사용법 설명
1. 환경 대기 모니터링(주 시나리오)
마이크로 대기 모니터링 스테이션, 그리드 기반 대기 모니터링 장비, 대기 중 SO2 오염 농도 모니터링
도시 공장 비조직 배출, 공원 대기 질 온라인 모니터링.
2. 산업용 배가스 및 환경 보호 장비
보일러, 가마, 제련소의 탈황 후 테일 가스에서 SO2를 간단하게 감지합니다.
배기가스 처리 장비 출구의 이산화황 농도 모니터링
휴대용 배가스 감지기의 핵심 감지 요소입니다.
3. 산업 안전 감지
제련, 코크스화, 황산 작업장에서의 SO2 누출 ​​경보;
독성 가스 프로브가 있는 파이프라인, 저장 탱크의 독성 가스 검사
광산 폭발 후 산성 연도 가스 감지.
4. 장비 OEM 지원
휴대용 단일/복합 가스 감지기;
고정된 온라인 SO2 송신기;
연도 가스 샘플링 분석기, 자동 배기 가스 샘플 모니터링 모듈.
