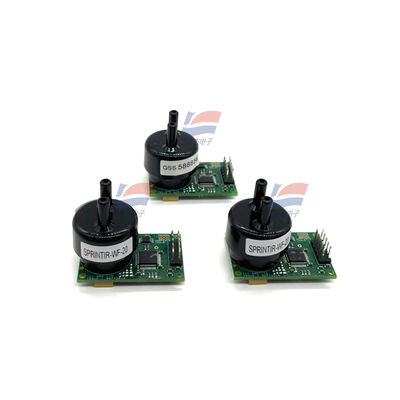

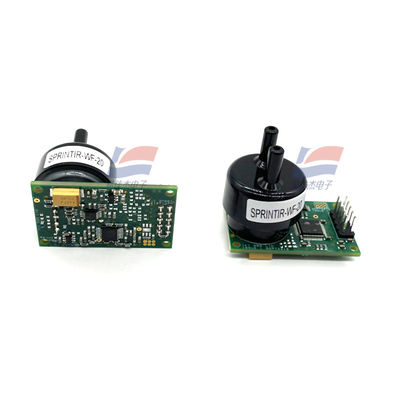

YJJ SprintIR-6S-20 NDIR 비분산 적외선 CO2 이산화탄소 센서 0~20% 의료 장비

제품 설명:

YJJ SprintIR-6S-20 NDIR 비분산 적외선 CO2 이산화탄소 센서 0-20% 의료 장비

특징:

I. 기본 정보

모델: 스프린트IR-6S-20

브랜드: GSS (UK 가스 센싱 솔루션)

검출된 가스: CO2 (탄소 이산화)

검출 원리: 고체 LED 소스 NDIR (비분산 적외선)

샘플링 방법: 흐름 유형 (가스 흡입용 가스 경로 펌프)

범위 사양: 0~20%의 CO2 (200,000 ppm) 표

프로젝트 기술 매개 변수

측정 범위 0~20% CO2

측정 정확도 ± ((70ppm + 5% 판독)

해상도 10ppm

데이터 갱신 속도 20Hz (초당 20개의 데이터 집합 출력)

첫 번째 유효한 판독 <0.5초, 전열 <30초

비선형 오류 < 1%FS

내장 기능 자동 제로화

압력 범위 500~2000 mbar

압력 계수 0.13% 읽기 / mbar

사용 기간 > 15년

전기 매개 변수 표

프로젝트 지표

전원 공급 전압 3.25 - 5.5VDC, 권장 3.3V

평균 작동 전류 < 12mA, 최고 전류 33mA

전체 전력 소모량 전형적인 35mW

통신 인터페이스 TTL UART 일련 디지털 출력

환경 조건

작동 온도: 0°C ~ +50°C

습도: 0 ~ 95% RH (집화 수증기 없음)

보관 온도: -30°C ~ +70°C

기계적 차원

탐사기의 외부 지름: Φ23.8mm, 높이 24mm

공기 노즐: 융통성 펌프 샘플링과 호환되는 듀얼 튜브 공기 노즐

무게: 프로브 7.5g, 전체 PCB 조립 16g

III. 제품 장점

초고속 반응: 20Hz의 고주파 샘플링, 호흡 파동 형태를 완벽하게 캡처, 주류의 의료 고속 CO2 탐사입니다.

고체형 적외선 LED, 필라멘트 노화 없이, 전통적인 전구형 NDIR보다 훨씬 더 긴 수명

극히 작은 2mL 가스 챔버, 작은 죽은 부피, 빠른 가스 경로 교체, 우회 샘플링에 적합합니다.

UART 디지털 출력, 아날로그 증폭이 필요없고, 단일 칩으로 농도를 직접 읽습니다.

금으로 덮인 광학 구멍, 수증기 간섭에 저항, 장기간 기본 안정성.

IV. 주요 용도

1의료 장비 (중추용품)

환기장, 마취기기, 유동산화탄소 (EtCO2) 모니터링

폐 기능 검사기, 대사용 카트, 심폐 운동 장비

동물 실험용 호흡실, 수의사 마취 모니터링 장비

2연구 및 생리학적 검출

사람의 운동 체력 검사를 위한 가스 분석

동적 가스 경로 급성 농도 추적 실험

생물학적 인큐베이터에서 CO2의 동적 모니터링

3산업 및 포장 산업

오프라인 가스 탐지 (MAP)

소방 가스의 CO2 농도의 빠른 모니터링

가스 염색체, 동적 가스 분배 기기 가스 경로 분석 모듈

사양:
