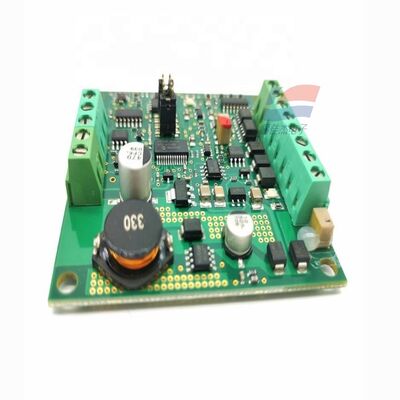

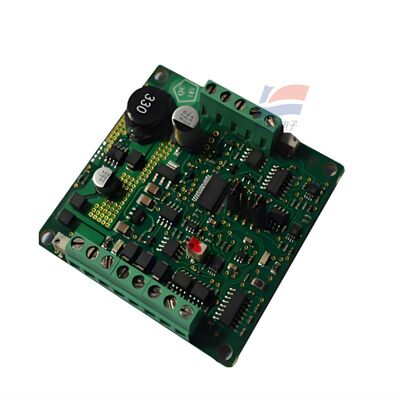

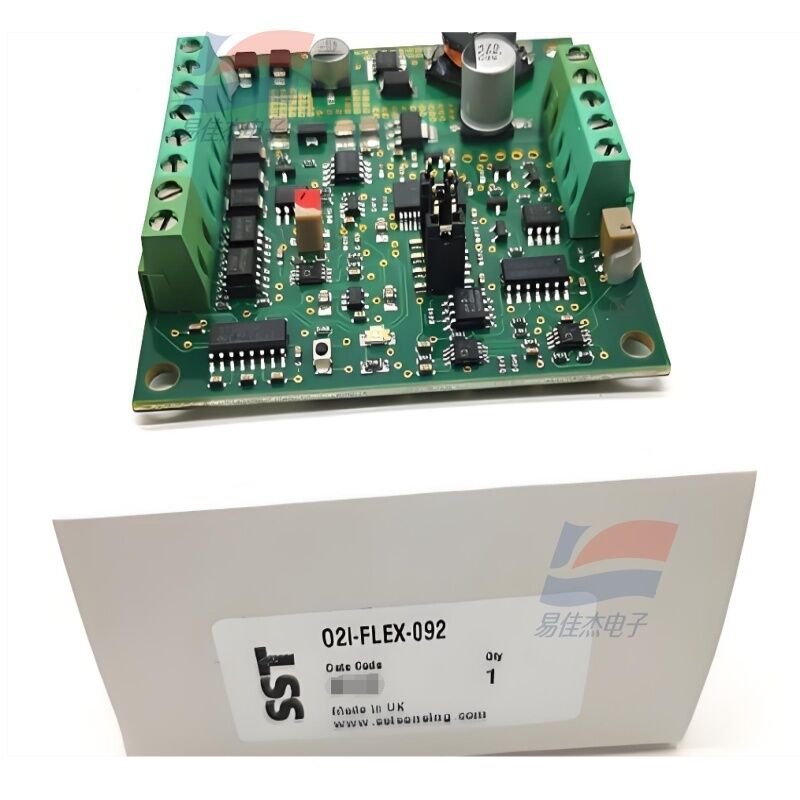

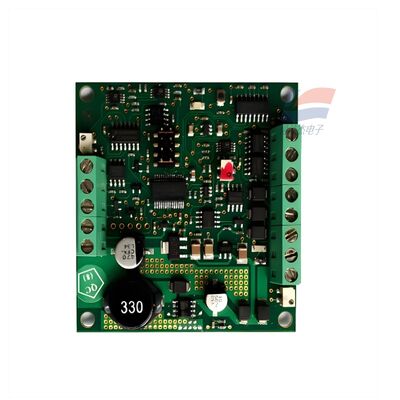

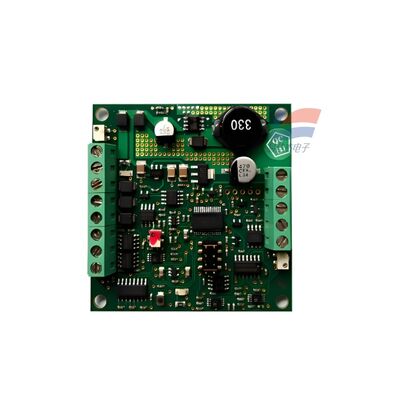

YJJ O2I-Flex-092 특수 드라이브 + 신호 변환 회로 기판 지르코니아 산소 프로브

제품 설명:

YJJ O2I-Flex-092 지르코니아 산소 프로브용 특수 드라이브 + 신호 변환 회로 기판

특징:

I. 기본 개요
O2I-Flex-092는 SST 지르코니아(ZrO2) 산소 프로브용 전용 드라이버 및 트랜스미터 회로 기판입니다. 산소 프로브 가열 및 전원 공급, 지르코니아 배터리의 약한 신호 수집, 신호 증폭 및 계산 수행, 이를 산업 표준 아날로그/디지털 신호로 변환하는 역할을 담당합니다. 모든 SST 지르코니아 산소 프로브(O2S-FR-T2/T6, OXY-Flex 고온 프로브 로드)와 호환되며 해당 프로브 없이 단독으로 사용할 수 없습니다.
II. 전기적 매개변수
전원 공급 장치: DC24V ± 10%, 최대 작동 전류 600mA(프로브 가열 전력 소비 포함)
3개의 출력(동시 옵션)
4-20mA: 부하 100-600Ω, 아날로그 범위는 선형적으로 산소 농도에 해당합니다.
0-10VDC: 최소 부하 ≥ 10kΩ, 산업용 PLC 직접 획득 전압 신호
RS232 디지털: 9600 직렬 포트, 0.01% O2 고정밀 수치 출력, RS232는 범위에 따라 사용자 정의 가능
온도 및 습도 조건: 작동 -10℃ ~ +70℃; 보관 시 -10℃ ~ +70℃; 1-1000mbar와 호환되는 공기압(공기압 보상 내장)
III. 산소 농도 측정 사양
2범위(하드웨어 선택 가능)
1 0.1% - 25% VOL O2(기존 공기/밀폐된 공간)
2 0.1% - 100% VOL O2(고순도 산소, 불활성 보호 가스); RS232는 모든 분할 범위로 맞춤화 가능
정확도: 교정 후 ±1% FS; 반복성 ±0.5% FS
응답 T90: 고속 프로브 < 4초, 표준 프로브 < 15초; 전체 예열 및 안정화 5~10분
교정 방법: 내장 버튼 교정, 외부 터미널 트리거 교정, 호스트 컴퓨터에서 RS232를 통한 원격 교정; 20.7% O2 공기를 사용한 단일 지점 교정으로 충분하며 교정 가스 탱크가 필요하지 않습니다.
IV. 핵심 제품 특징
내장 전원 표시등 + 고장 표시등, 프로브 단락/가열 이상에 대한 직관적인 경보
적응형 디지털 필터링: 빠른 응답/안정적인 출력 모드 사이를 전환하여 동적과 안정성의 균형을 맞출 수 있습니다.
현장 배선에 편리한 플러그 앤 플레이 터미널 커넥터; OEM 임베디드 설치(표준 소형 보드 크기)
지르코니아 비소모성 액세서리, 프로브 수명 3~8년, 송신기 보드 장기 유지 관리가 필요 없음
V. 신청 목적
1. 보일러/연소배연가스(메인)
폐쇄 루프 에너지 절약 제어, 연도 가스 배출 관리를 위해 PLC와 결합된 가스, 연료 및 바이오매스 보일러의 노 내 잔류 산소를 모니터링합니다.
2. 불활성가스 보호 산업
열처리로, 브레이징로, 질소 보호로, 리튬 배터리 소결로, 산화 방지를 위한 잔류 산소 모니터링, 0-1% 미량 산소 모니터링.
3. 포장 및 식품
통조림/포장 식품 밀폐 포장, 와인 저장 탱크, 곡물 저장 불활성화, 저산소 신선도 모니터링.
4. 환경 및 밀폐공간
지하실, 선박 캐빈, 지하 밀봉 캐빈, 곡물 저장 산소 결핍 경고; 실험실 인큐베이터 산소 함량 측정 및 제어.
5. 산소 발생/화학 공정
공기 분리 산소 생산, 고순도 질소 생산, 발효 탱크의 산소 함량 온라인 모니터링, 화학 반응 용기의 산소 농도 연동 보호.
6. 일반적으로 사용되는 산소 프로브
O2S-FR-T6: 주변 온도 삽입 유형, 0-25% O2 범용
OXY-Flex : 고온 프로브 로드(최대 700℃), 보일러 배기가스 전용
