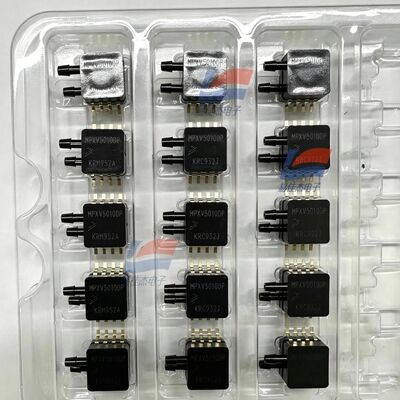

YJJ MPXV5010DP 0~10kPa 차압 센서 HVAC 및 의료용

제품 설명:

YJJ MPXV5010DP 0-10kPa 차압 센서 HVAC 및 의료 애플리케이션

특징:

I. 핵심 매개변수

1. 압력 범위

측정 유형: 차압(차동), 이중 입구 P1-P2

범위: 0 - 10 kPa(0 - 1.45 PSI, 약 1000mm 수주)

최대 과부하: 40kPa

파손 압력: 100kPa

2. 전기 출력(증폭, 온도 보상 포함)

전원 공급 장치: 4.75 - 5.25 VDC(표준 5V 단일 칩 마이크로컨트롤러 시스템 전원 공급 장치)

출력 전압: 0.2V(0kPa) - 4.7V(풀 스케일 10kPa), 선형 아날로그 전압 출력

감도: 450mV/kPa

응답 시간: 1ms 이하

정확도: 0 - 85℃ ≤ ±5% FS의 전체 온도 범위 내 총 오류, 공장 보정, 칩에 온도 보상 회로 통합, 외부 조절 회로 필요 없음

3. 환경과 구조

작동 온도: -40℃ ~ +125℃

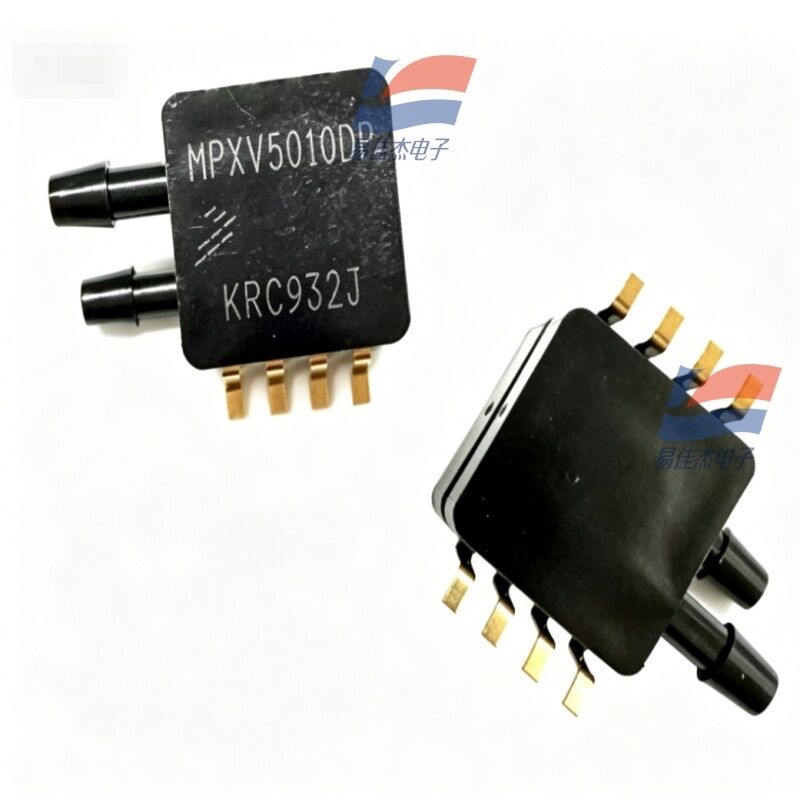

패키지: SIP-6 직접 삽입, 듀얼 후크 에어 노즐(외경 Φ3.3mm), 실리콘 고무 튜브에 연결됨

매체: 건조하고 깨끗한 공기에만 적합하며 액체, 부식성 가스에는 적합하지 않습니다.

핀: 1 = VCC 5V; 2 = 접지; 3 = 아날로그 출력; 4/5/6 = 플로팅 핀

II. 모델 편지 해석

MPXV: 온칩 신호 증폭 + 온도 보상 기능이 있는 시리즈

5010: 범위 코드 0 - 10kPa

DP: 차압 = 듀얼 포트 차압 유형(두 개의 압력 포트, 두 지점 사이의 압력 차이 측정)

III. 주요 응용

1. HVAC 환기 산업(가장 일반적으로 사용됨)

팬 전후의 압력차 측정, 덕트의 정압 측정

필터 막힘 모니터링: 필터 전후의 압력차 증가는 필터가 막혔음을 나타냅니다.

클린룸의 압력 제어, 먼지 없는 작업장, 환기 공기량 모니터링

2. 의료기기

인공호흡기, 마취기의 기류 압력차 측정

폐 기능 테스트 장비의 공기 흐름 측정

병원 침대의 공기압 제어 시스템을 위한 압력 수집

3. 산업용 측정 및 제어

피토관을 이용한 풍속 측정(차압과 결합하여 풍속 계산)

작은 가스 유량 측정(스로틀링 + 차압을 유량으로 변환)

팬, 진공 펌프의 음압 모니터링

가스 분석기의 압력 모니터링

4. 가전제품 및 기구

세탁기 수위의 압력 감지

소형 공기 펌프의 폐쇄 루프 압력 제어

기밀성 테스트, 미세압력 테스트 장비
