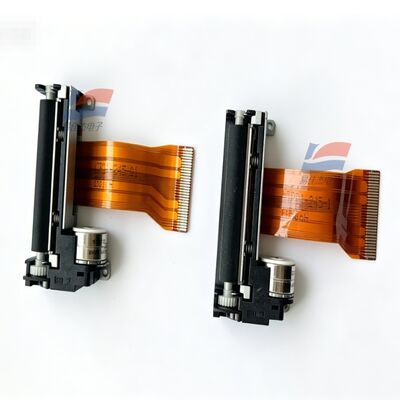

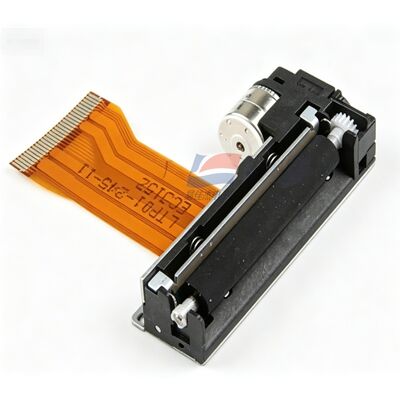

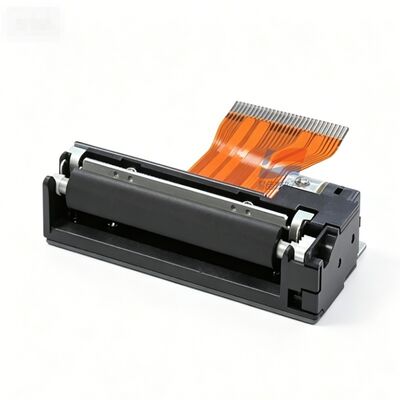

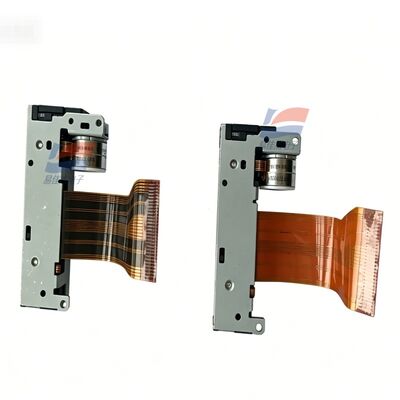

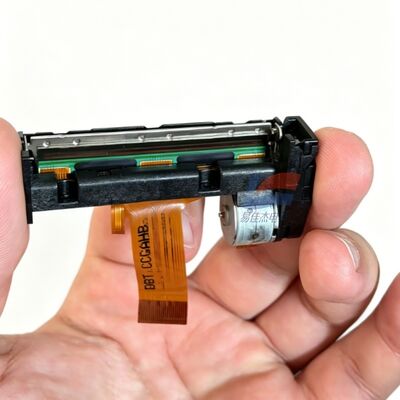

YJJ LTP01-245-C1 3.0 - 4.2V 용지 공급 샤프트 개폐 스위치가 없는 저전압 의료 기기 열전사 프린트 헤드

제품 설명:

YJJ LTP01-245-C1 3.0 - 4.2V 저전압 의료 기기 열 인쇄 머리가 종이 공급 셰프트 없이

특징:

I. 기본 정보

모델: LTP01-245-C1 (원래 세이코 인스트루먼트 제품)

타입: 수평 열 프린터 코어 (2인치, 58mm 종이 너비)

후자 C1: 종이 공급 셰프트 열 탐지 스위치가 없으며 열 머리 온도 탐지 및 종이 부족 광 전기 탐지만 유지합니다.

호환 가능한 대안: Fujitsu FTP628MCL101, 국내 ATP201 메커니즘

II. 인쇄 핵심 사양

인쇄 방법: 열점 매트릭스 행 인쇄

단일 행과 열 점: 384 점 / 행

해상도: 수평 8 점/mm, 수직 16 점/mm

종이 너비: 58mm (내용 0~-1mm)

실제 인쇄 너비: 48mm

최대 인쇄 속도: 75mm/s

종이 공급 단계 거리: 0.0625mm

최대 동시열점: 64점

종이 공급 경로: 아크 모양의 공급, 간단한 종이 공급 구조

탐지 센서 구성

온도 헤드 온도 감지: 내장 온도 변속기

종이 부족 감지: 반사 광 전기 센서

종이 공급 셰프트의 열/폐기 감지: 없음 (C1 버전은 스위치가 있는 모델과 다릅니다)

전기 전원 공급 매개 변수

1두 개의 독립적인 전원 공급

논리 제어 전압 Vdd: 3.0~3.6V / 4.75~5.25V ( 하나를 선택)

가열 머 / 모터 드라이브 전압 Vp: 4.75 ~ 9.5V DC

2피크 흐름

프린팅 헤드 최고 전류: 3.76A (9.5V, 64 점 동시에 가열)

스텝 모터 최고 전류: 0.6A

3배선 인터페이스: 30pin 유연한 FPC 배선

V. 수명 및 환경 매개 변수

인쇄 기간

전체 난방 펄스 수명: 1억 펄스

종이 경로 착용 수명: 50km (원래 공장 자격 열 종이를 사용하여)

작동 온도: 0°C ~ +50°C

보관 온도: -20°C ~ +70°C

작동 습도: 20% ~ 80% RH, 응축이 없습니다.

VI. 물리적 차원 및 무게

전체 차원 (출봉을 제외한): 69.8 × 32.7 × 15.3 mm

전체 순중량: 약 44g

구조: 금속 기판 + 금속 기어, 안정적인 열 분산

VII. 적용 가능한 장비

휴대용 POS 기계, 의료 검사 장비, 휴대용 기록기, 산업용 기기용 소형 티켓 인쇄기, 차량 단말기, 휴대용 현금용 프린터

사양:
