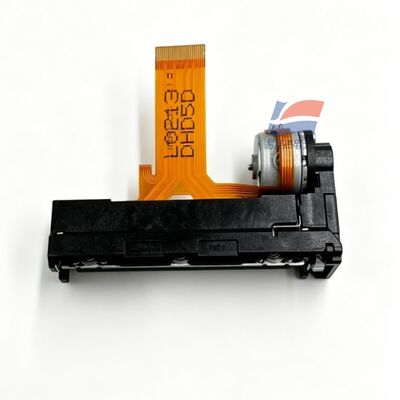

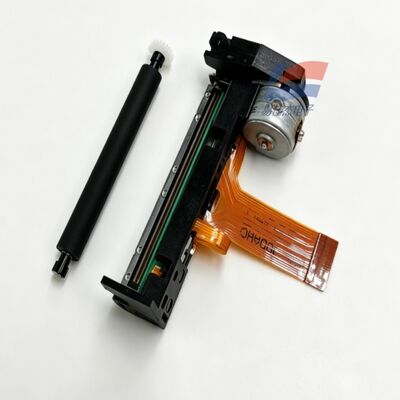

YJJ LTP02-245-13 휴대용 POS 기계용 2인치 58mm 초공형 열 프린터 코어

제품 설명:

YJJ LTP02-245-13 휴대용 휴대용 POS 기계용 2인치 58mm 초박형 열전사 프린터 코어

특징:

I. 기본 모델 정보

모델: LTP02-245-13

유형: 행형 감열식 프린터 코어(초박형 소형 2인치 모델)

접미사 구별: 버전 13에는 압력지 샤프트 덮개 열림 감지 스위치가 없습니다. 표준 버전에만 용지 부족 광전 센서 + 프린트 헤드 열 저항 온도 측정이 부족합니다. 동시리즈 LTP01은 두꺼운 볼륨감의 모델이고, LTP02는 가벼움과 휴대성에 중점을 둔 모델입니다.

II. 인쇄 코어 사양

인쇄 방식: 열전사 도트 매트릭스 행 인쇄

단일 행 도트 수: 384 도트/행

해상도: 가로 8도트/mm(203DPI), 세로 16도트/mm

피치: 수평 0.125mm, 수직 0.0625mm

용지 너비: 표준 58mm(57.5±0.5mm 감열지와 호환 가능)

효과적인 인쇄 폭: 48mm

종이 두께 : 60~80μm 일반 감열지

최대 인쇄 속도: 100mm/s(동일 크기의 업계 고속 모델)

최대 동기 가열점 : 45점(LTP01에 비해 소비전력이 낮음)

급지 구조: 직선 급지, 간단한 급지 메커니즘, 컴팩트한 구조

III. 내장 감지 센서

프린트 헤드 온도 측정: 내장 NTC 열 저항기, 과열 보호

용지 부족 감지: 반사형 광전 센서

용지 샤프트 덮개 열림 감지: 없음(버전 13의 핵심 차이점)

IV. 전력 공급 매개변수(이중 독립 전원 공급 장치)

1. 전압 범위

가열/모터 구동 전압 Vp: 5.5 ~ 9.5V DC

논리 제어 전압 Vdd: 3.0 ~ 3.6V DC (일반 3.3V)

2. 피크 전류

프린트 헤드 피크 전류: 2.64A(9.5V, 45점 동시 가열)

스테퍼 모터 최대 전류: 0.6A

논리 대기 전류: ≤100mA

3. 프린트 헤드 열 저항: 162~198Ω(일반 180Ω@25℃)

4. 배선: 30Pin FPC 유연한 배선

V. 수명 및 환경 작동 조건 사용 수명

가열 펄스 수명: ≥ 10억회

용지 경로 마모 수명: ≥ 50km(원래 공장 표준 감열지)

작동 환경: -10℃ ~ +50℃, 20% ~ 85% RH (결로 없음)

보관환경 : -20℃ ~ +60℃, 결로 현상이 없을 것

6. 물리적 크기 및 무게

전체 치수(모터/배선 돌출부 제외): 67.3 × 18.1 × 30.0mm

전체 기계의 순중량: 약 28g (LTP01-245보다 약 40% 가벼움, 초박형 및 경량)

Ⅶ. 핵심 장점 비교 LTP01-245-C1

두께가 18.1mm에 불과하고 부피가 크게 줄어들어 휴대용 휴대용 장치에 적합합니다.

전체 무게 28g, 경량, 배터리 구동 장비에 선호되는 선택

동기식 핫스팟 수 45개 지점, 더 낮은 피크 전류, 더 낮은 전력 설계 비용

최고 인쇄 속도 100mm/s, LTP01의 75mm/s보다 빠릅니다.

단점: 내부 구조가 콤팩트하여 대형 용지 롤을 사용하여 장기간 연속 산업용 인쇄에 적합하지 않습니다.

Ⅷ. 적용 가능한 장치

휴대용 휴대용 POS 기계, 의료 분석기, 휴대용 녹음기, 휴대용 감지기, 차량 티켓 단말기, 소형 휴대용 금융 단말기, 산업용 휴대용 수집 장비
